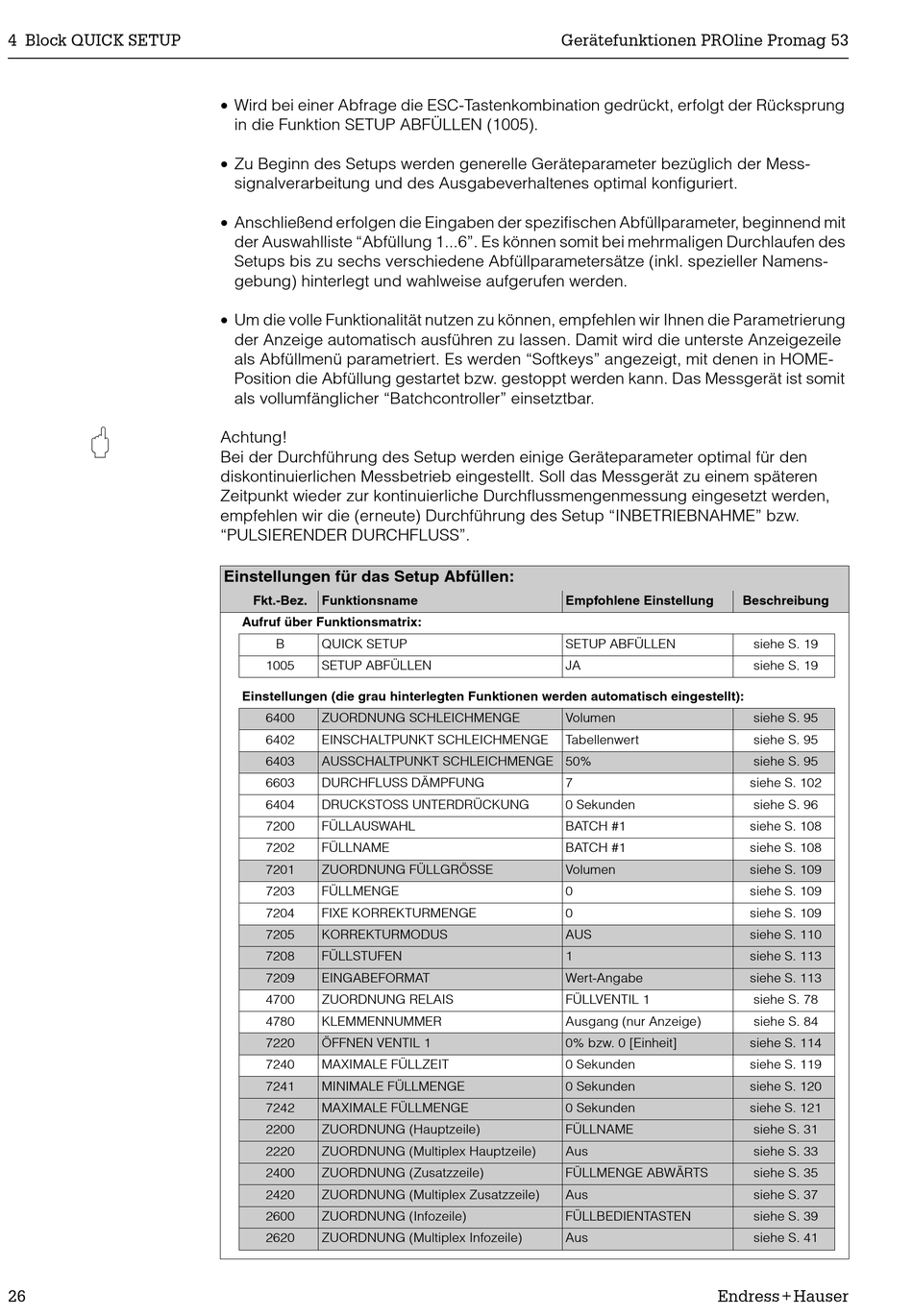

4 Block QUICK SETUP
A
26
• Wird bei einer Abfrage die ESC-Tastenkombination gedrückt, erfolgt der Rücksprung
in die Funktion SETUP ABFÜLLEN (1005).
• Zu Beginn des Setups werden generelle Geräteparameter bezüglich der Mess-
signalverarbeitung und des Ausgabeverhaltenes optimal konfiguriert.
• Anschließend erfolgen die Eingaben der spezifischen Abfüllparameter, beginnend mit
der Auswahlliste "Abfüllung 1...6". Es können somit bei mehrmaligen Durchlaufen des
Setups bis zu sechs verschiedene Abfüllparametersätze (inkl. spezieller Namens-
gebung) hinterlegt und wahlweise aufgerufen werden.
• Um die volle Funktionalität nutzen zu können, empfehlen wir Ihnen die Parametrierung
der Anzeige automatisch ausführen zu lassen. Damit wird die unterste Anzeigezeile
als Abfüllmenü parametriert. Es werden "Softkeys" angezeigt, mit denen in HOME-
Position die Abfüllung gestartet bzw. gestoppt werden kann. Das Messgerät ist somit
als vollumfänglicher "Batchcontroller" einsetztbar.
Achtung!
Bei der Durchführung des Setup werden einige Geräteparameter optimal für den
diskontinuierlichen Messbetrieb eingestellt. Soll das Messgerät zu einem späteren
Zeitpunkt wieder zur kontinuierliche Durchflussmengenmessung eingesetzt werden,
empfehlen wir die (erneute) Durchführung des Setup "INBETRIEBNAHME" bzw.
"PULSIERENDER DURCHFLUSS".
Einstellungen für das Setup Abfüllen:
Fkt.-Bez. Funktionsname
Aufruf über Funktionsmatrix:
B QUICK SETUP
1005 SETUP ABFÜLLEN
Einstellungen (die grau hinterlegten Funktionen werden automatisch eingestellt):
6400 ZUORDNUNG SCHLEICHMENGE
6402 EINSCHALTPUNKT SCHLEICHMENGE
6403 AUSSCHALTPUNKT SCHLEICHMENGE 50%
6603 DURCHFLUSS DÄMPFUNG
6404 DRUCKSTOSS UNTERDRÜCKUNG
7200 FÜLLAUSWAHL
7202 FÜLLNAME
7201 ZUORDNUNG FÜLLGRÖSSE
7203 FÜLLMENGE
7204 FIXE KORREKTURMENGE
7205 KORREKTURMODUS
7208 FÜLLSTUFEN
7209 EINGABEFORMAT
4700 ZUORDNUNG RELAIS
4780 KLEMMENNUMMER
7220 ÖFFNEN VENTIL 1
7240 MAXIMALE FÜLLZEIT
7241 MINIMALE FÜLLMENGE
7242 MAXIMALE FÜLLMENGE
2200 ZUORDNUNG (Hauptzeile)
2220 ZUORDNUNG (Multiplex Hauptzeile)
2400 ZUORDNUNG (Zusatzzeile)
2420 ZUORDNUNG (Multiplex Zusatzzeile)
2600 ZUORDNUNG (Infozeile)
2620 ZUORDNUNG (Multiplex Infozeile)
Gerätefunktionen PROline Promag 53
Empfohlene Einstellung
SETUP ABFÜLLEN
JA
Volumen
Tabellenwert
7
0 Sekunden
BATCH #1
BATCH #1
Volumen
0
0
AUS
1
Wert-Angabe
FÜLLVENTIL 1
Ausgang (nur Anzeige)
0% bzw. 0 [Einheit]
0 Sekunden
0 Sekunden
0 Sekunden
FÜLLNAME
Aus
FÜLLMENGE ABWÄRTS
Aus
FÜLLBEDIENTASTEN
Aus
Endress+Hauser
Beschreibung
siehe S. 19
siehe S. 19
siehe S. 95
siehe S. 95
siehe S. 95
siehe S. 102
siehe S. 96
siehe S. 108
siehe S. 108
siehe S. 109
siehe S. 109
siehe S. 109
siehe S. 110
siehe S. 113
siehe S. 113
siehe S. 78
siehe S. 84
siehe S. 114
siehe S. 119
siehe S. 120
siehe S. 121
siehe S. 31
siehe S. 33
siehe S. 35
siehe S. 37
siehe S. 39
siehe S. 41
