Gerätefunktionen PROline Promag 53
Endress+Hauser

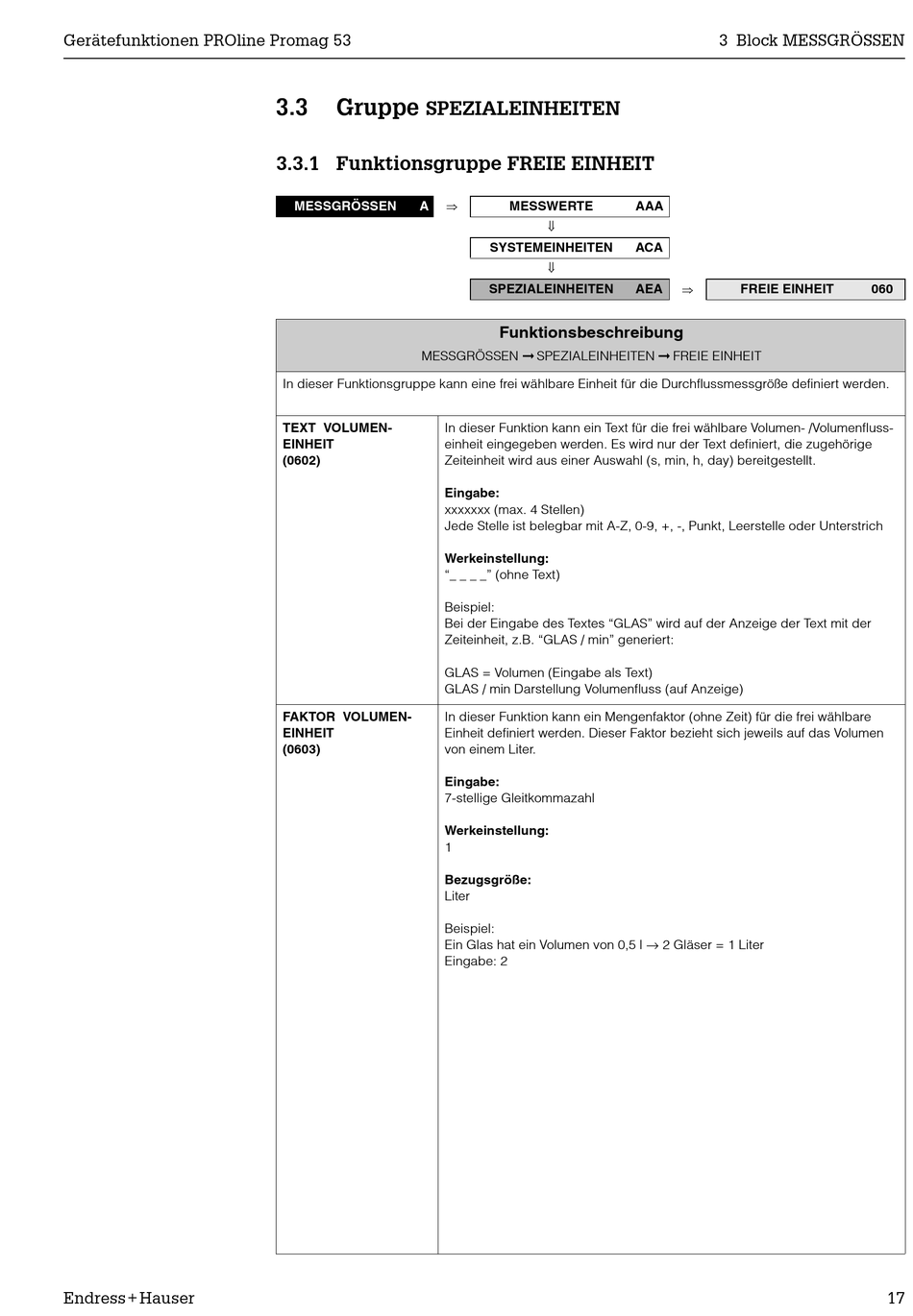

3.3 Gruppe
SPEZIALEINHEITEN

3.3.1 Funktionsgruppe FREIE EINHEIT

Þ
MESSGRÖSSEN A
MESSGRÖSSEN
In dieser Funktionsgruppe kann eine frei wählbare Einheit für die Durchflussmessgröße definiert werden.
TEXT VOLUMEN- In dieser Funktion kann ein Text für die frei wählbare Volumen- /Volumenfluss-
EINHEIT einheit eingegeben werden. Es wird nur der Text definiert, die zugehörige
(0602) Zeiteinheit wird aus einer Auswahl (s, min, h, day) bereitgestellt.
Eingabe:
xxxxxxx (max. 4 Stellen)
Jede Stelle ist belegbar mit A-Z, 0-9, +, -, Punkt, Leerstelle oder Unterstrich
Werkeinstellung:
"_ _ _ _" (ohne Text)
Beispiel:
Bei der Eingabe des Textes "GLAS" wird auf der Anzeige der Text mit der
Zeiteinheit, z.B. "GLAS / min" generiert:
GLAS = Volumen (Eingabe als Text)
GLAS / min Darstellung Volumenfluss (auf Anzeige)
FAKTOR VOLUMEN- In dieser Funktion kann ein Mengenfaktor (ohne Zeit) für die frei wählbare
EINHEIT Einheit definiert werden. Dieser Faktor bezieht sich jeweils auf das Volumen
(0603) von einem Liter.
Eingabe:
7-stellige Gleitkommazahl
Werkeinstellung:
1
Bezugsgröße:
Liter
Beispiel:
Ein Glas hat ein Volumen von 0,5 l → 2 Gläser = 1 Liter
Eingabe: 2
MESSWERTE AAA
ß
SYSTEMEINHEITEN ACA
ß
SPEZIALEINHEITEN AEA
Funktionsbeschreibung
SPEZIALEINHEITEN



3 Block MESSGRÖSSEN
Þ
FREIE EINHEIT
FREIE EINHEIT
060
