Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm (blockorientierte Sicht)
10.4 Füllstandmessung konfigurieren
Zur Konfiguration der Messung kann auch die Methode Setup verwendet werden.
Diese wird über den Transducerblock SETUP (TRDSUP) aufgerufen.
R

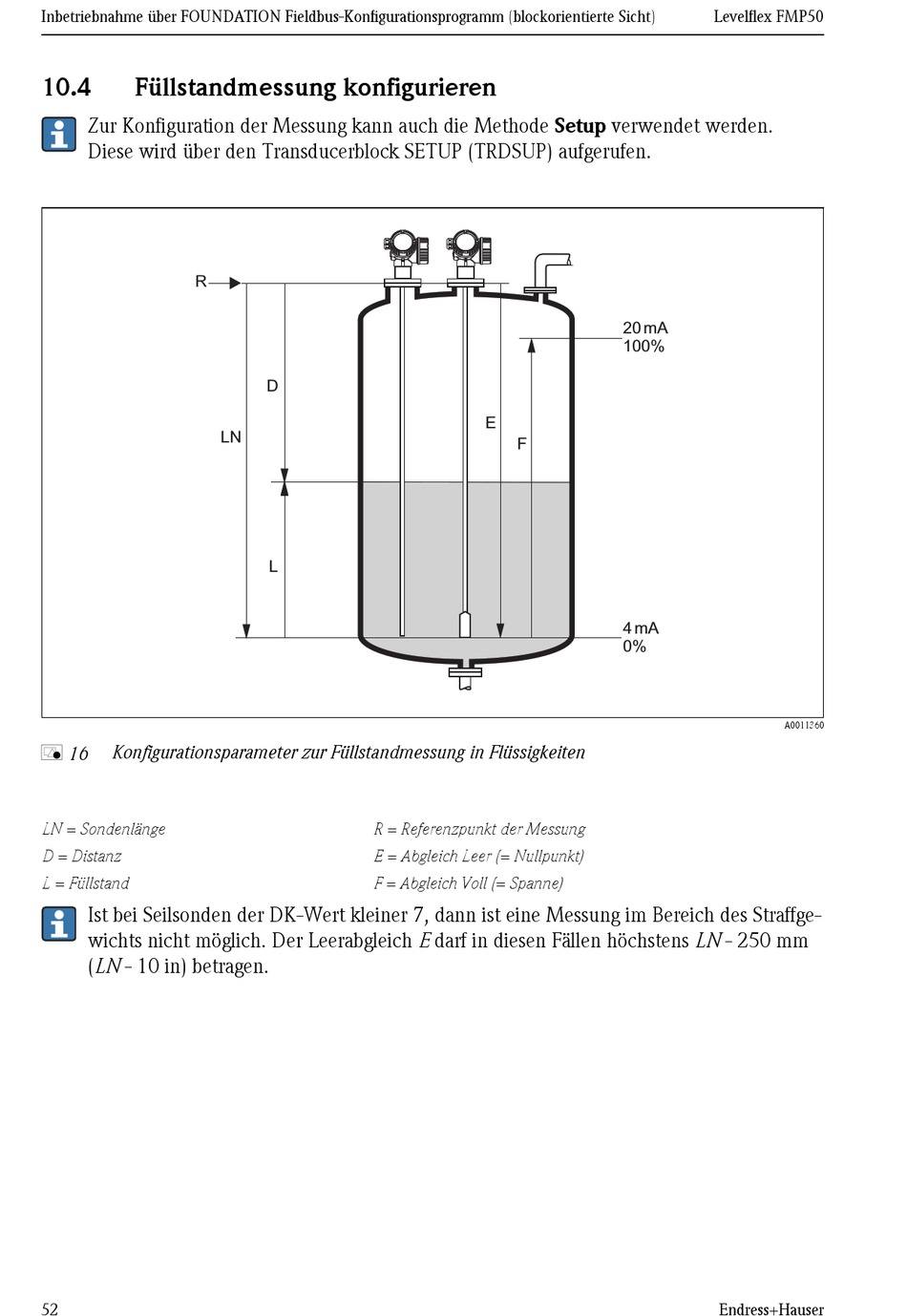

Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten
å 16
LN = Sondenlänge
D = Distanz
L = Füllstand
Ist bei Seilsonden der DK-Wert kleiner 7, dann ist eine Messung im Bereich des Straffge-
wichts nicht möglich. Der Leerabgleich E darf in diesen Fällen höchstens LN - 250 mm
(LN - 10 in) betragen.
52
D
LN
L
R = Referenzpunkt der Messung
E = Abgleich Leer (= Nullpunkt)
F = Abgleich Voll (= Spanne)
20 mA
100%
E
F
4 mA
0%
Levelflex FMP50
A0011360
