Durchflussmessgerät Proline 400
3.
2.
PE ≠ P ≠ P
15
Promag W
1.

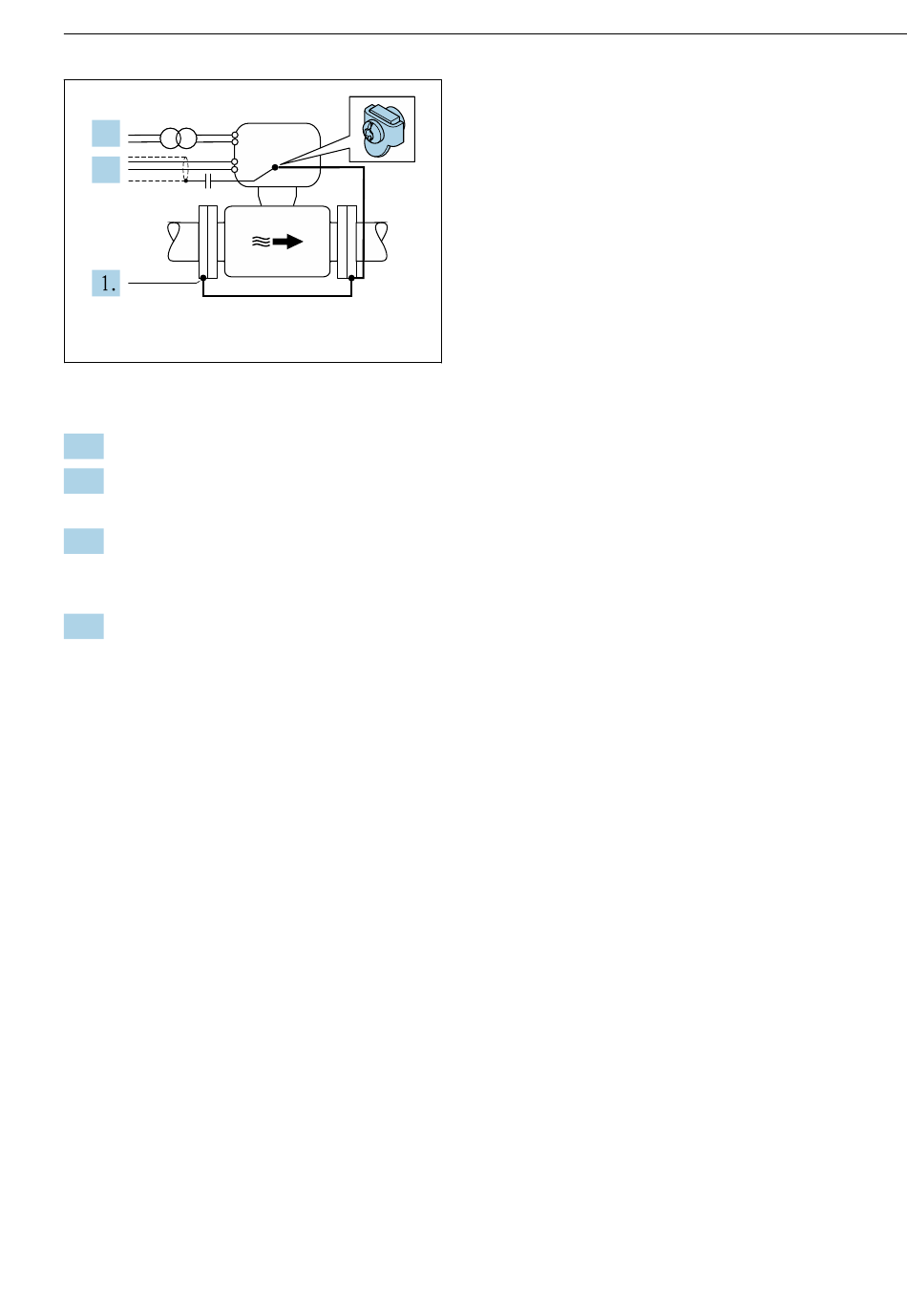

Rohrleitungsflansche und Messumformer über Erdungskabel verbinden.
2.
Abschirmung der Signalkabel über einen Kondensator führen (empfohlener Wert
1.5µF/50V).
3.
Potenzialfreier Anschluss des Geräts gegenüber Schutzerde an die Energieversorgung
(Trenntransformator). Bei 24V DC Versorgungsspannung ohne PE (= SELV Netzteil)
kann auf diese Maßnahme verzichtet werden.
4.
Die Option "Erdfreie Messung" verwenden, dabei die Einsatzbedingungen der Erdfreien
Messung beachten.
Endress+Hauser
+
–
P
M
A0044857
Elektrischer Anschluss
35
