Endress+Hauser RLN22 Betriebsanleitung Seite 41

RLN22
Endress+Hauser
FTE20
Resistive
coupler

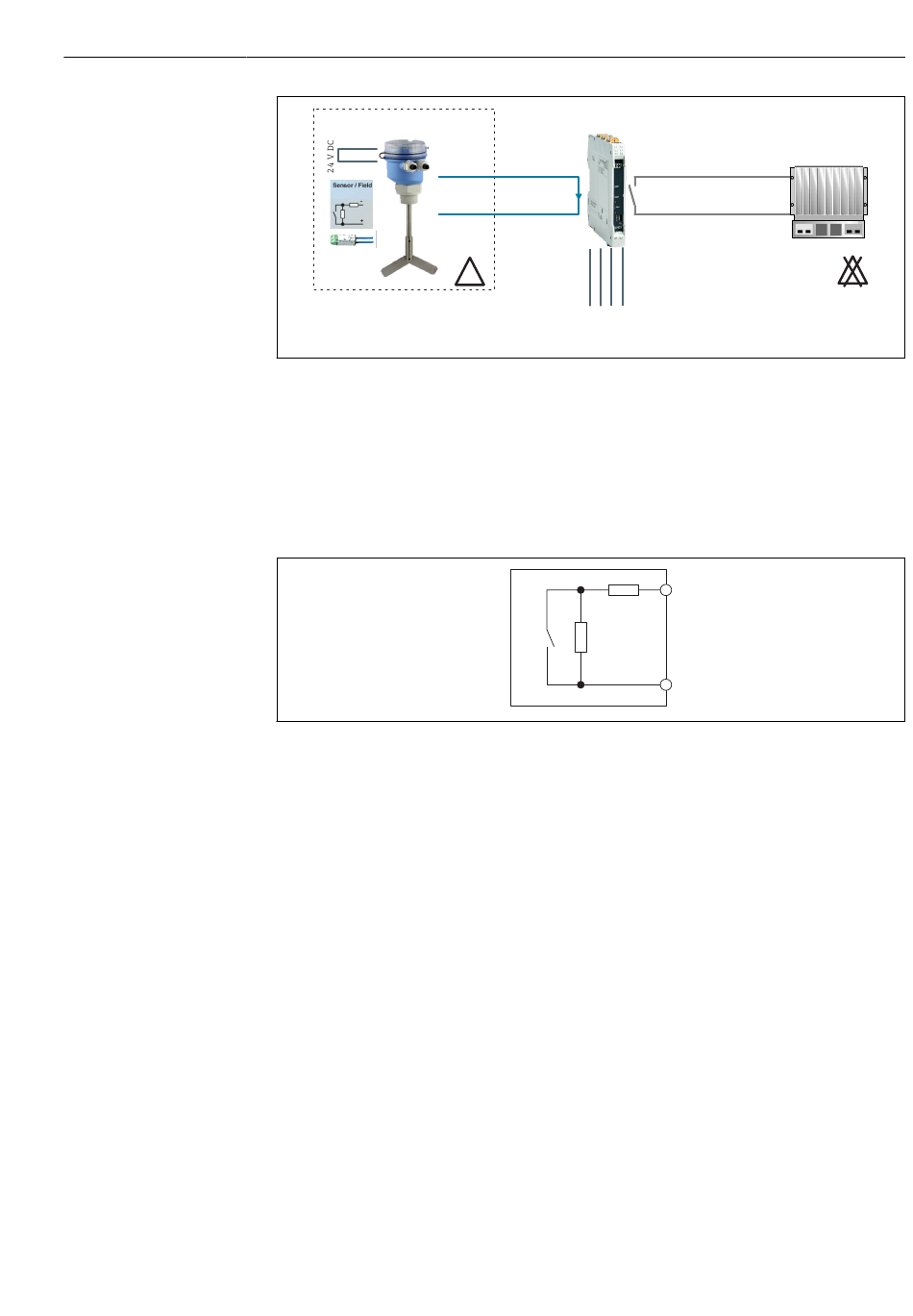

 21 NAMUR Grenzwerterfassung mit Drehflügelmelder FTE20 mit Leitungsüberwachung im explosionsge-
schützten Bereich
Mit dem optional zum NAMUR-Trennschaltverstärker RLN22 bestellbaren Widerstands-
koppelglied, welches sensorseitig im Anschlussraum des FTE20 eingeschleift wird, kann
eine Leitungsüberwachung auf Unterbrechung und Kurzschluss realisiert werden. Diese
Überwachungsfunktion ist in den Empfehlungen der NE21 (Interessengemeinschaft Auto-
matisierungstechnik der Prozessindustrie) näher spezifiziert.
 22 Widerstandsbeschaltung zur Leitungsüberwachung (Kurzschluss und Unterbrechung)
Rs: 1 kΩ
Rp: 10 kΩ
13.2.4 Ausgangstrennverstärker RNO22
Ausgangstrennverstärker dienen zum Ansteuern von I/P-Umformern, Regelventilen und
Anzeigern. Das Gerät trennt und überträgt 0/4-20 mA Signale. Für den Betrieb von
SMART-Aktoren können dem analogen Messwert digitale Kommunikationssignale HART
überlagert und bidirektional galvanisch getrennt übertragen werden. Das Gerät ermöglicht
die Überwachung auf Leitungsbruch und Kurzschluss.
Das folgende Beispiel zeigt eine typische Anwendungen der RNO22 Ausgangstrennver-
stärker. Die Anwendung wird kurz erläutert und anhand einer Skizze beschrieben.
Beispiel: Regelventilansteuerung im explosionsgeschützten Bereich
• Der aktive Ausgang der Steuereinheit liefert ein analoges Stromsignal an den passiven
Eingang des RNO22 Ausgangstrennverstärker
• Der RNO22 liefert ein zum Eingangssignal proportionales aktives Stromausgangssignal
0/4-20 mA sowie das HART-Signal an das Regelventil, das dadurch gesteuert wird
RLN22
Input
EX
(1.2 or 2.1 mA)
Fault Power supply
24 V DC
signal
Rs
Rp
Anhang Systemübersicht RN Series
PLC
DI
Output
(binary)
EX
A0045583
A0045584
