Liquiline Control CDC90

Endress+Hauser

5.8.5

Pumpe anschließen

‣

Für die Druckluftansteuerung der Pumpen die beigelegten Schlauchstück 4 mm und

Schlauchadapter 4 auf 6 mm folgendermaßen anschließen:

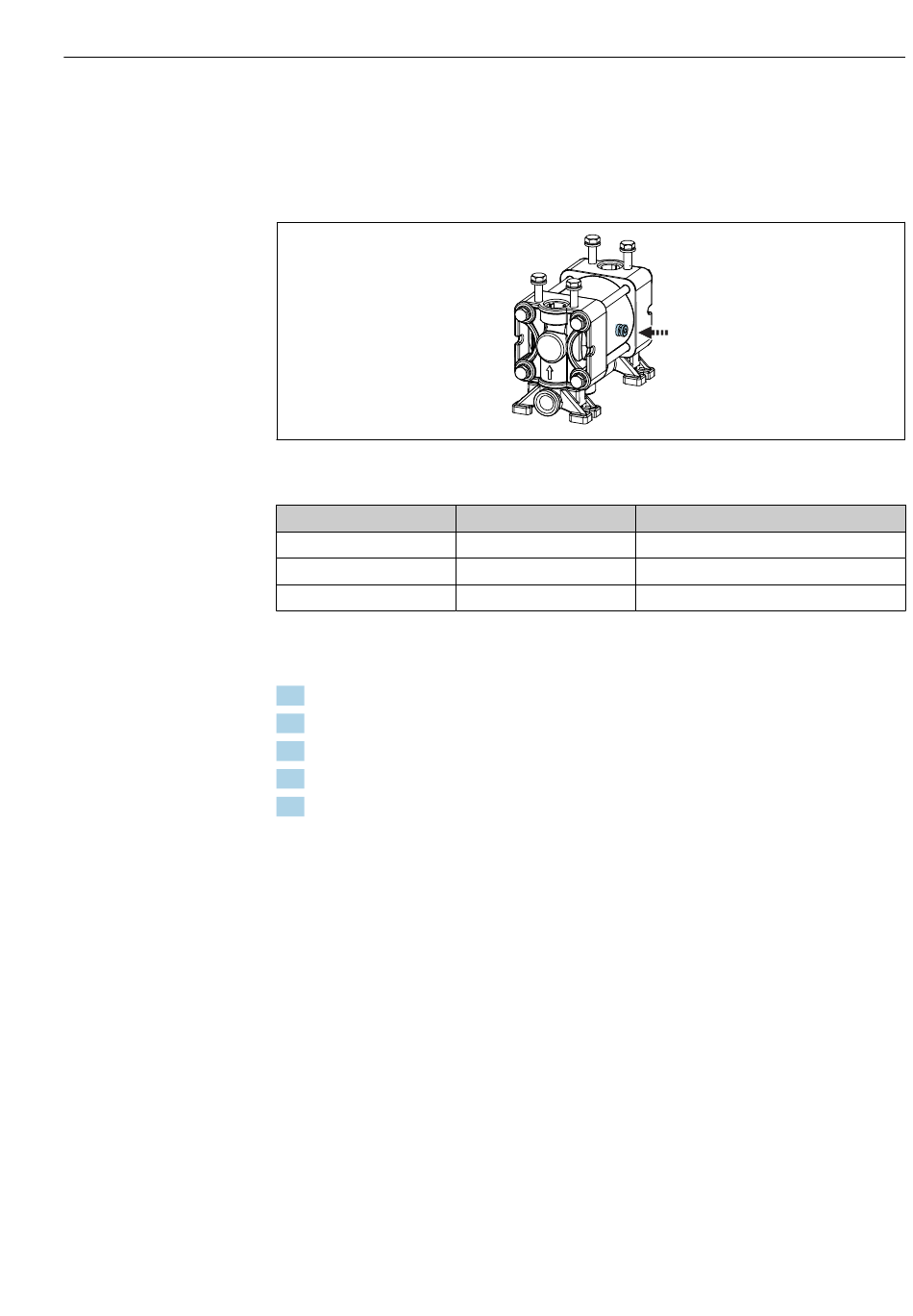

 20

Anschluss Druckluftansteuerung

Pilotventil

5.9

1. Nach der Montage alle Geräte auf Beschädigungen prüfen.

2. Prüfen, ob die vorgeschriebenen Montageabstände eingehalten wurden.

3. Sichern, dass die Temperaturgrenzen am Einbauort eingehalten werden.

4. Prüfen, ob alle Schläuche fest montiert und dicht sind.

5. Prüfen, ob alle Multischläuche geschützt verlegt sind.

Funktion

Pumpe 1, Reiniger links

Pumpe 2, Puffer 1 mitte

Pumpe 3, Puffer 2 rechts

Schlauch Nummer

Montage

A0033921
