Liquiline Control CDC90
6.2.4 Kabelmontageschiene
1

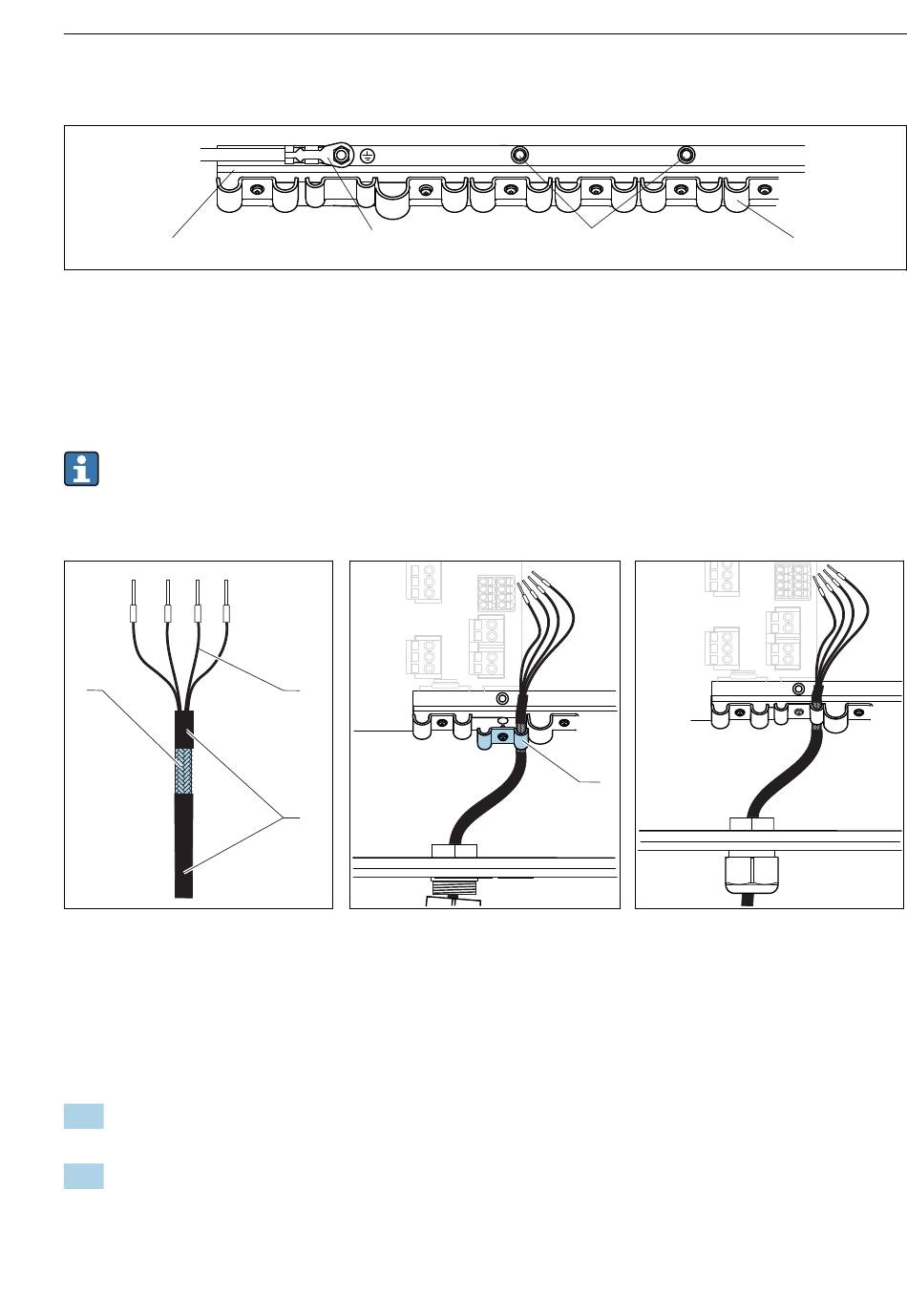

 24 Kabelmontageschiene und ihre Funktion (Feldgerät)
1 Kabelmontageschiene
2 Gewindebolzen (Schutzleiteranschluss, zentraler
Erdungspunkt)
6.2.5

Kabelschirm auflegen

Verwenden Sie möglichst nur konfektionierte Originalkabel. Sensor-, Feldbus- und
Ethernetkabel müssen geschirmte Kabel sein.
Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel)
1
 25 Konfektioniertes Kabel
1 Außenschirm (frei gelegt)
2 Kabeladern mit Endhülsen
3 Kabelmantel (Isolierung)
1) Beachten Sie die Hinweise im Kapitel "Schutzart sicherstellen"
1. Eine geeignete Kabelverschraubung an der Unterseite des Gehäuses lösen und Blind-
stopfen entfernen.
2. Verschraubung richtig herum auf das Kabelende fädeln und das Kabel durch die Durch-
führung ins Gehäuse ziehen.
Endress+Hauser
2
2
3
 26 Kabel einlegen
4 Erdungsschelle
3
3 Weitere Gewindebolzen für Erdanschlüsse
4 Kabelschellen (Fixierung und Erdung der Sensorka-
bel)
4
 27
Kabelschirm ist durch Erdungsschelle
geerdet
Elektrischer Anschluss
4
A0025171
Schraube festziehen
(2 Nm)
1)
