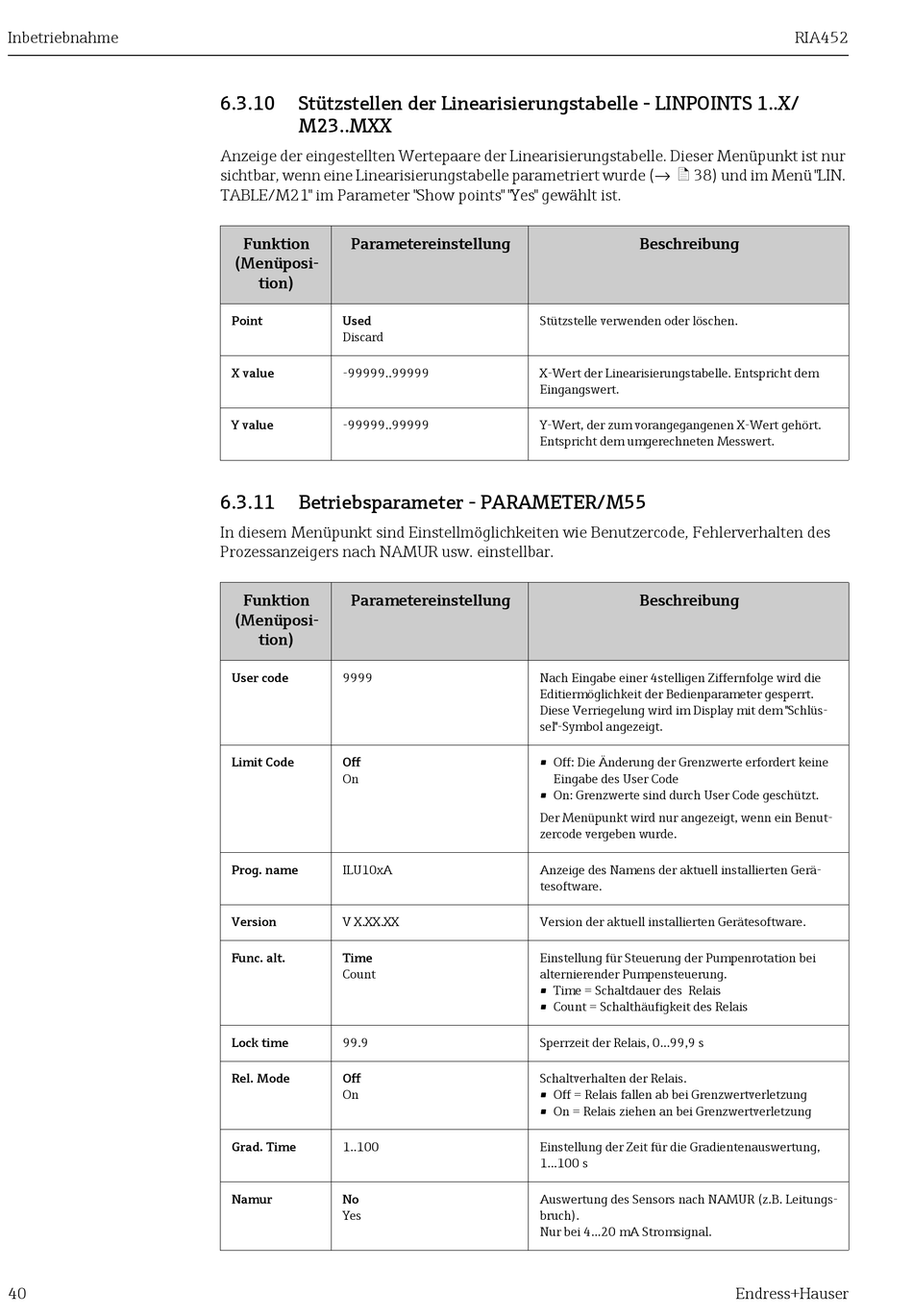

Inbetriebnahme
40
6.3.10 Stützstellen der Linearisierungstabelle - LINPOINTS 1..X/
M23..MXX
Anzeige der eingestellten Wertepaare der Linearisierungstabelle. Dieser Menüpunkt ist nur
sichtbar, wenn eine Linearisierungstabelle parametriert wurde (→ ä 38) und im Menü "LIN.
TABLE/M21" im Parameter "Show points" "Yes" gewählt ist.
Funktion Parametereinstellung
(Menüposi-
tion)
Point Used
Discard
X value -99999..99999
Y value -99999..99999
6.3.11

Betriebsparameter - PARAMETER/M55

In diesem Menüpunkt sind Einstellmöglichkeiten wie Benutzercode, Fehlerverhalten des
Prozessanzeigers nach NAMUR usw. einstellbar.
Funktion Parametereinstellung
(Menüposi-
tion)
User code 9999
Limit Code Off
On
Prog. name ILU10xA
Version V X.XX.XX
Func. alt. Time
Count
Lock time 99.9
Rel. Mode Off
On
Grad. Time 1..100
Namur No
Yes
Beschreibung
Stützstelle verwenden oder löschen.
X-Wert der Linearisierungstabelle. Entspricht dem
Eingangswert.
Y-Wert, der zum vorangegangenen X-Wert gehört.
Entspricht dem umgerechneten Messwert.
Beschreibung
Nach Eingabe einer 4stelligen Ziffernfolge wird die
Editiermöglichkeit der Bedienparameter gesperrt.
Diese Verriegelung wird im Display mit dem "Schlüs-
sel"-Symbol angezeigt.
• Off: Die Änderung der Grenzwerte erfordert keine
Eingabe des User Code
• On: Grenzwerte sind durch User Code geschützt.
Der Menüpunkt wird nur angezeigt, wenn ein Benut-
zercode vergeben wurde.
Anzeige des Namens der aktuell installierten Gerä-
tesoftware.
Version der aktuell installierten Gerätesoftware.
Einstellung für Steuerung der Pumpenrotation bei
alternierender Pumpensteuerung.
• Time = Schaltdauer des Relais
• Count = Schalthäufigkeit des Relais
Sperrzeit der Relais, 0...99,9 s
Schaltverhalten der Relais.
• Off = Relais fallen ab bei Grenzwertverletzung
• On = Relais ziehen an bei Grenzwertverletzung
Einstellung der Zeit für die Gradientenauswertung,
1...100 s
Auswertung des Sensors nach NAMUR (z.B. Leitungs-
bruch).
Nur bei 4...20 mA Stromsignal.
