SIPLUS CMS4000
Industrial I/O-Node
IFN VIB-A (VIB-ACC)
6AT8000-1BB00-4XA0
Betriebsanleitung (kompakt)

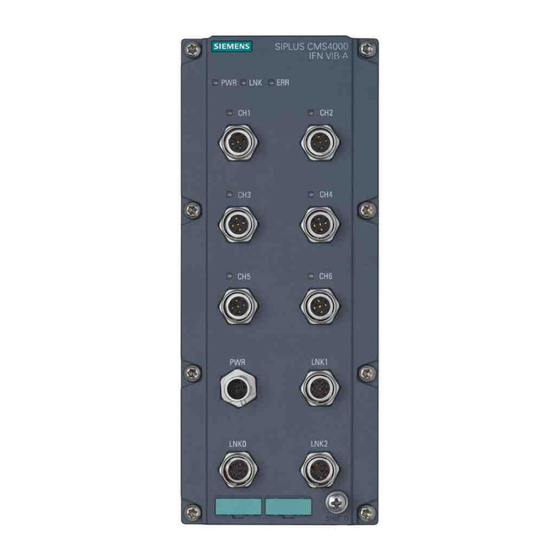

IFN VIB-A
Funktionserde
Hinweis: Bei Konfigurationen mit ION-Geräte (ION PROFIBUS DP Spy T001, ION BINARYINPUT T001, RPN IEEE1394B) und IFN-
Geräte (IFN VIB-A, IFN AI) in einer gemeinsamen Kommunikationslinie, bitte die Projektierungsrichtlinien im Handbuch beachten.
Technische Daten
Kommunikation (LNK0...LNK2)
3
Anzahl
Stecker Buchsenstecker 8-polig (M12)
Protokoll IEEE1394a / b
Datenrate 400 Mbps
Galvanische Trennung nein
Stromversorgung (PWR)
Stecker Stiftstecker 5-polig (M12)
Eingangsspannung DC 19,2 ... 32 V
Überspannungsschutz DC max. 35 V / ≤0.5 s
Stromaufnahme DC typ. 0,2 A @ 24 V
Verpolungsschutz ja
Spannungsversorgung stabilisiert
Leistungsaufnahme DC typ. 4,8 W
Potentialtrennung nein
Messeingänge (CH1...CH6)
Anzahl 6
Stecker Buchsenstecker 5-polig (M12)
Auflösung 16 Bit (15 + sign)
Überspannungsschutz DC ± 60 V
0.014 / 0.33 / 4 / 8 / 16 / 24 / 48 / 64 / 96
Nachabtastung
(parametrierbar in X-Tools) kHz
IEPE-Sensor-Eingang (CH1...CH6)
Übersprechdämpfung (CTA) -70 dB @ 1 kHz
Signal-Rauschabstand (SNR) -70 dB
Abtastfrequenz 192 kHz
Eingangsfrequenzbereich 0,001 ... 40 kHz
Genauigkeit ± 0,7 %
Galvanische Trennung nein
Kabelbruchüberwachung ja
Kabelkurzschlussüberw. ja
* Zubehör und weitere Informationen siehe Betriebsanleitungen SIPLUS
CMS4000
(https://support.industry.siemens.com/cs/products?dtp=Manual&pnid=18323&
lc=en-WW)
SIPLUS CMS4000 IFN VIB-A
Betriebsanleitung kompakt, 07/2021, A5E02297871, © SIEMENS AG 2021Ⓟ 2021
Kontaktinformationen
SIEMENS AG
DI MC GMC
Frauenauracher Str. 80
91056 Erlangen
DEUTSCHLAND
Internet
www.siemens.com/siplus-cms
Das Gerät darf nur von
qualifiziertem Personal in
Betrieb genommen werden
(siehe hierzu Internet Link
unten).
Lieferumfang
● Gerät VIB-A
● Betriebsanleitung (kompakt)
Beschreibung
Mit dem IFN VIB-A werden sechs IEPE-SensorSignale oder fünf
IEPE-Sensor-Signale und ein analoges Eingangssignal (z.B. für
Drehzahl) erfasst.
Die maximale Abtastfrequenz
Nodes werden über ein Bussystem (IEEE1394) mit 400 Mbps an
einen übergeordneten Industrie-PC verbunden.
Montage
Das Gerät ist für die Montage auf einer Hutschiene oder zur
Befestigung mit Montagewinkeln geeignet. Bei Einsatz
Schwingungsbeanspruchung
Montagewinkeln erfolgen. Um Überhitzung zu vermeiden, müssen
die in den technischen Daten angegebenen Mindestabstände
eingehalten werden (siehe Internet Link unten).
Anschließen
Funktionserde (SHIELD): Kreuzschlitzschraubendreher Größe 2
Empfohlenes Anzugsmoment: ca.3 Nm
Inbetriebnahme
1. Verbinden Sie den IFN mit einer Stromversorgung 24 V DC.
Nach einem kurzen Lampentest beginnt die grüne LED „PWR"
zu blinken.
2. Verbinden Sie den IFN über ein Kommunikationskabel mit
einem PC. Wird der IFN zum ersten Mal mit dem verwendeten
PC verbunden, verlangt Windows nach einer Treiberinstallation.
Zur Treiberinstallation folgen Sie den Anweisungen des
Hardware Assistenten.
Treiberinstallation ist SIPLUS CMS4000\Drivers\IEEE1394".
3. Nachdem Windows einen Treiber für den IFN installiert hat,
kann dieser über X-Tools verwendet werden. Sobald der IFN
mit dem PC verbunden, der Treiber installiert und X-Tools
gestartet ist, beginnt die gelbe LED „LNK" zu leuchten und die
Hardwareinstallation ist abgeschlossen.
Analog-Eingang (CH6)
Eingangsspannung DC ± 30 V
Eingangsfrequenzbereich 0 ... 1 kHz
Übersprechdämpfung (CTA) - 78 dB @ 1 kHz
Signal-Rauschabstand (SNR) - 69 dB
Abtastfrequenz 192 kHz
Genauigkeit ± 1 %
Kabelbruchüberwachung nein
Kabelkurzschlussüberw. nein
Funktionserde
Anschluss Schraube M4 mit Kontaktscheibe
Kabelquerschnitt 2,5 mm²
Anschlusskabel
Kommunikation Kabel konfektioniert 8-polig (geschirmt) *
Signaleingänge Kabel konfektioniert 5-polig (geschirmt) *
Stromversorgung Kabel konfektioniert 5-polig (geschirmt) *
Umweltbedingungen
Umbegungstemperatur
- 40 ... + 65 °C
Betrieb
Lager- / Transporttemperatur - 40 ... + 85 °C
Schutzart / Aufstellhöhe IP67 / ≤2000 müNN
Konstruktiver Aufbau
Gehäuse Aluminium
Maße inkl. Stecker 210 x 86 x 87 (ohne Montage)
(H x B x T) in mm 210 x 86 x 97 (Hutschienen-
Standard: Hutschiene
Befestigung (DIN EN 60715 TH35-15)
Optional: Montagewinkel *
Mindestabstände
(vorne, oben, unten) in mm
Gewicht ca. 1240 g
Zulassungen
CE, EAC, KC, RCM Industriebereich
1
beträgt 192 kHz pro Kanal. Die
muss die Befestigung
Das Verzeichnis für
montage)
80, 25, 25
mit
mit
die
