Inhaltsverzeichnis Kapitel 1: Systemübersicht......................5 Neue Technologien................................5 Wichtige Workloads................................6 Kapitel 2: Vergleich von Systemfunktionen und Serien............... 7 Kapitel 3: Ansichten und Funktionen des Gehäuses................9 Gehäuse-Ansichten................................9 Vorderansicht des Systems............................9 Rückansicht des Systems............................. 10 Das Systeminnere................................11 Quick Resource Locator..............................11 Kapitel 4: Prozessor........................13 Prozessormerkmale................................13 Unterstützte Prozessoren..............................13...
Seite 4
Kapitel 9: Rack, Schienen und Kabelführung..................31 Rackschienen..................................31 Kapitel 10: Unterstützte Betriebssysteme..................34 Kapitel 11: Dell EMC OpenManage Systems Management..............35 Server- und Gehäusemanager............................36 Dell EMC-Konsolen................................36 Automatisierungsenabler..............................36 Integration mit Konsolen von Drittanbietern........................36 Verbindungen mit Konsolen von Drittanbietern......................36 Dell EMC Dienstprogramme zur Aktualisierung.......................36 Dell Ressourcen...................................

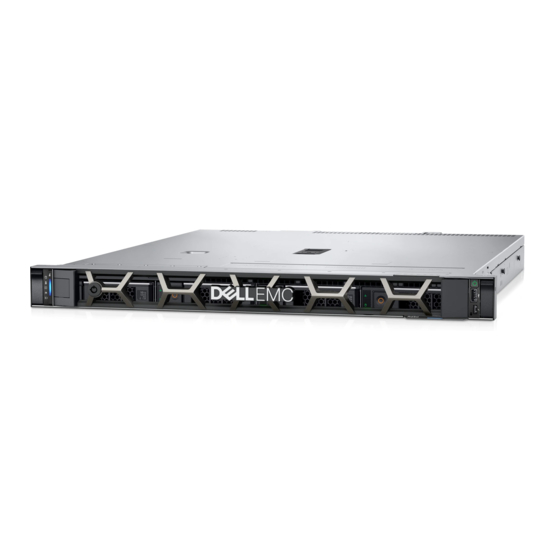

Systemübersicht Das Dell EMC™ PowerEdge™ R250 ist der neueste Dell 1-HE-Rack-Server mit extrem skalierbarem Arbeitsspeicher, speziell entwickelt für komplexe Workloads. Das System verfügt über einen Intel® Xeon Prozessor der Serie E-2300, bis zu vier DIMMs und Erweiterungskarten mit Unterstützung für PCI Express® (PCIe) 4.0.
Wichtige Workloads Das PowerEdge R250 ist vielseitig genug, um die Anforderungen vieler Kundensegmente und Workloads zu erfüllen – und das auf erschwingliche Weise. Beispiele: ● KMU und ROBO, Datenkonsolidierung, Datei-/Druckservices, E-Mail-/Messaging-Services, andere Anwendungen für Zusammenarbeit und Produktivität, Point of Sale und Webserver Systemübersicht...
Vergleich von Systemfunktionen und Serien Die folgende Tabelle enthält einen Vergleich zwischen dem PowerEdge R250 und dem PowerEdge R240. Tabelle 2. Ausstattungsvergleich Funktion PowerEdge R250 PowerEdge R240 ® Prozessor 1 Intel Xeon Prozessor der Serie E-2300 Coffee Lake-S der Serie E3-1200 V6 mit bis zu 8 Cores pro Prozessor oder Intel Pentium und Celeron mit bis zu 95 W Pentium Prozessor...
Seite 8
Tabelle 2. Ausstattungsvergleich (fortgesetzt) Funktion PowerEdge R250 PowerEdge R240 ● 1 x USB 2.0 ● 1 x seriell ● 1 x USB 3.0 ● 2 x USB 3.0 ● 1 x VGA ● 1 x VGA ● 1 x seriell Interne Anschlüsse Interne Anschlüsse ●...
Ansichten und Funktionen des Gehäuses Themen: • Gehäuse-Ansichten Gehäuse-Ansichten Vorderansicht des Systems Abbildung 1. Vorderansicht eines Systems mit 4 x 3,5-Zoll-SAS/SATA-Laufwerk (kabelgebunden) Abbildung 2. Vorderansicht eines Systems mit 4 x 3,5-Zoll-SAS/SATA-Laufwerk (Hot-Swap-fähig) Abbildung 3. Vorderansicht eines Systems mit 4 x 3,5-Zoll-SAS/ SATA-Laufwerken Tabelle 3.
Tabelle 3. Verfügbare Funktionen auf der Vorderseite des Systems (fortgesetzt) Element Anschlüsse, Felder und Steckplätze Laufwerk Rechtes Bedienfeld Informations-Tag Rückansicht des Systems Abbildung 4. Rückansicht des Systems Tabelle 4. Rückansicht mit den Systemanschlüssen Element Anschlüsse, Bedienfelder und Steckplätze Serieller Anschluss Ethernet-Ports PCIe-Erweiterungskartensteckplatz 1 PCIe-Erweiterungskartensteckplatz 2...
Prozessor Themen: • Prozessormerkmale • Unterstützte Prozessoren Prozessormerkmale ® Die skalierbaren Xeon -Prozessoren der 3. Generation sind ein Angebot für Rechenzentrumsprozessoren der nächsten Generation mit den neuesten Funktionen, einer erhöhten Leistung und inkrementellen Speicheroptionen. Diese neue Generation skalierbarer Xeon- Prozessoren bietet Unterstützung für die Nutzung von Einstiegsdesigns auf Basis von Intel Xeon Silver-Prozessoren bis hin zu erweiterten Funktionen, die bei den neuen Intel Xeon Platinum-Prozessoren angeboten werden.
Memory NDA Deck. Informationen über die Arbeitsspeicherkonfiguration nach RTS finden Sie im Installations- und Service-Handbuch für das Dell EMC PowerEdge R250 unter www.dell.com/poweredgemanuals. Speichergeschwindigkeit In der folgenden Tabelle werden die Leistungsdetails des R250-Systems, basierend auf Anzahl und Typ der DIMMs pro Speicherkanal, aufgeführt:...
H755 Externe Controller HBA355e ANMERKUNG: Weitere Informationen zu Ausstattung und Merkmalen der Dell PERC-Geräte (PowerEdge RAID Controller), der Software RAID-Controller und der BOSS-Karte sowie zur Bereitstellung der Karten finden Sie in der Storage-Controller- Dokumentation unter www.dell.com/storagecontrollermanuals. Speicher-Controller-Funktionsmatrix Tabelle 9. Speicher-Controller-Funktionsmatrix...
Tabelle 9. Speicher-Controller-Funktionsmatrix (fortgesetzt) Modell und Schnittstellenunters PCI- SAS- Cach Rückschrei RAID-Level Max. RAID- Formfaktor tützung Unter Verbindung b-Cache unterstützte Unterstüt stützu Speic Laufwerke zung her- Größ HBA355i- PCIe 2 x 8 intern k. A. k. A. k. A. k. A. 12-Gbit/s-SAS 16/Controller Adapter...
IDSDM Die bestimmungsgemäße Verwendung von IDSDM ist die Unterstützung des Hypervisor-Starts: ein minimales Betriebssystem, das sich hauptsächlich im Arbeitsspeicher befindet und bei E/A-Vorgängen nicht stark von der IDSDM abhängt. Insbesondere Schreibvorgänge sollten minimiert werden, da die SD-Medien verschleißen können. Die IDSDM-Karte bietet die folgenden Funktionen: ●...
Abbildung 9. IDSDM Interner USB-Anschluss Abbildung 10. Interner USB-Anschluss RAID – Redundant Array of Independent Disks ● Link zur Unterstützung bei der Auswahl der RAID-Konfiguration hier Datenblätter und PERC Performance-Skalierungs-Decks ● Ressourcenseite für Server-Speicher (Verkaufsportal). Klicken Sie hier. ● PERC- und SAS-HBA-Datenblätter (Aktualisierung erfolgt) Speicher...
Boot Optimized Storage Solution (BOSS) ist eine RAID-Lösung, die für die Startoptimierung entwickelt wurde und eine separate RAID-/ SSD-Lösung bereitstellt, mit der Kunden die Steckplätze für Serverfestplatten für die Datenspeicherung maximieren können. Dell bietet die folgende BOSS-Karte für diese Plattform: ● BOSS S1 Matrix zu BOSS-Funktionen Tabelle 10.
Seite 22
Mithilfe der Köpfe werden die Daten gelesen, geschrieben und über die Schnittstelle an den Server übermittelt. Diese Schnittstelle für Dell Standard-Enterprise-HDDs kann entweder eine Serial Attached SCSI (SAS) oder eine Serial ATA (SATA) sein, und sie beeinflusst die Geschwindigkeit, mit der Daten übertragen werden. Bei SATA sind 6 Gigabit/s üblich. Bei SAS sind es 12 Gigabit/s, der Durchsatz bei SAS kann also doppelt so hoch sein bei SATA.
Speicherlatenz erheblich erhöhen können. Es ist wichtig zu beachten, dass SSDs eine deutlich geringere Latenz im Vergleich zu den mechanischen HDDs bieten. ● Höhere Kapazität: Bei kapazitätsgesteuerten Workloads, wie z. B. E-Mail-Archiven, festplattenbasierten Backups und Objektspeicheranwendungen, kann eine hohe IOPS- oder Durchsatzleistung eine geringere Priorität im Vergleich zur Kapazität haben. Greifen Sie in diesem Fall zu kosteneffizienten Festplatten, die die größte Kapazität zu den niedrigsten Kosten bieten.
Seite 24
Daten gelöscht und dann geschrieben werden. Um einen Teil der Leistungseinbußen bei der Schreibleistung zu beseitigen, wenden sämtliche in Dell PowerEdge-Produkten verbaute Dell Enterprise-SSDs ein Verfahren an, das als Over-Provisioning von Flash bekannt ist. Bei diesem Verfahren bleibt die native Flash-Kapazität über der benutzerdefinierten Kapazität und der zusätzliche Speicherplatz wird als eine Art Zwischenregister verwendet, um Anwendungsschreibdaten schnell in...
● SAS-SSD: SAS-SSDs basieren auf der Industriestandard-SAS-Schnittstelle. SAS-SSDs kombinieren überragende Zuverlässigkeit, Datenintegrität und Datenausfallwiederherstellung und eignen sich somit für Unternehmensanwendungen. ● PCIe-SSD: Die Dell PowerEdge-Express-Flash-PCIe-SSD ist ein leistungsfähiges Solid-State-Speichergerät, das eine IOPS-Leistung ermöglicht, die die Leistung herkömmlicher rotierender Festplatten um bis zu 2000 Mal übersteigt.
Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt „Troubleshooting für Erweiterungskarten“ im Troubleshooting-Handbuch Dell EMC PowerEdge-Server unter Die Seite www.dell.com/poweredgemanuals auf.
Seite 27
Steckplatzpriorität erhalten. Alle anderen Erweiterungskarten müssen nach Kartenpriorität und in der Reihenfolge der Steckplatzpriorität installiert werden. Tabelle 16. Konfiguration 0: Butterfly-Riser Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Interner PERC-Adapter Externer Dell Adapter 1, 2 Broadcom (NIC: 1 GB) 1, 2 Intel (NIC: 1 GB) 1, 2 Dell BOSS-S1-Modul...
PowerEdge-Server verfügen über zahlreiche Sensoren, mit deren Hilfe die thermische Aktivität automatisch verfolgt wird. Dies hilft dabei, die Temperatur und somit auch die Servergeräusche und den Energieverbrauch zu reduzieren. Die Tabelle unten enthält eine Liste der Tools und Technologien, die von Dell angeboten werden, um den Stromverbrauch zu reduzieren und die Energieeffizienz zu erhöhen: Themen: •...
Akustikdesign Akustische Leistung Der Dell EMC PowerEdge R250 ist ein für betreute Rechenzentrumsumgebungen geeigneter Rack-Mount-Server. Bei typischer Last und einer Umgebungstemperatur von 23 °C ± 2 °C eignet sich der R250 sogar auch für Büroumgebungen. Tabelle 18. Akustische Konfigurationen des R250...
Tabelle 18. Akustische Konfigurationen des R250 (fortgesetzt) Konfiguration Einstieg Economy Volume Feature Rich Anzahl der Stromversorgungseinhei PCI 1 Nein (Chipsatz-SATA) Nein (Chipsatz-SATA) PERC H345 PERC H345, 2 x 1GbE von Broadcom Blende k. A. k. A. Andere k. A. k. A. k.
™ Die statischen ReadyRails -Schienen für das Dell EMC PowerEdge R250 unterstützen die werkzeuglose Installation in Racks mit Vierkantlöchern oder gewindelosen Rundlöchern, einschließlich aller Generationen von Dell Racks. Die Schienen unterstützen auch die Montage mit Werkzeug in Racks mit vier Stützen und Gewindelöchern und in Racks mit zwei Stützen (Telco) für vielseitige Verwendungsmöglichkeit.
Tabelle 21. Einstellbarer Bereich der Schiene für unterstützte Racks Einstellbarer Bereich Produkt Schiene Installati Schiene Einstellbarer Bereich der Schiene (mm) Schienentiefe n-ID onsschn ntyp (mm) ittstelle Vierkant Rund Mit Gewinde Ohne ReadyRai Kabelführ Kabelführ R250 Statisch Max. Max. Max. ungsarm ungsarm Allgemein k.
Seite 33
Abbildung 14. R250 in statischen A4-Schienen in einer Mittelmontagekonfiguration mit 2 Holmen Abbildung 15. Statische A4-Schienen im Rack mit vier Stützen montiert Rack, Schienen und Kabelführung...
Unterstützte Betriebssysteme Das PowerEdge R250-System unterstützt die folgenden Betriebssysteme: ● Canonical Ubuntu Server LTS ● Citrix Hypervisor ● Microsoft Windows Server mit Hyper-V ● Red Hat Enterprise Linux ● SUSE Linux Enterprise Server Weitere Informationen erhalten Sie unter www.dell.com/ossupport. Unterstützte Betriebssysteme...
Dell EMC hat umfassende Systemverwaltungslösungen auf Basis offener Standards entwickelt und diese mit Managementkonsolen integriert, die eine erweiterte Verwaltung von Dell Hardware ermöglichen. Dell EMC hat die erweiterten Verwaltungsfunktionen von Dell Hardware mit Produkten branchenweit führender Anbieter von Systemverwaltungslösungen und Frameworks wie Ansible verknüpft oder integriert, sodass Dell EMC Plattformen für eine einfache Bereitstellung, Aktualisierung, Überwachung und Verwaltung sorgen.
Seite 37
OpenManage Integration for Microsoft System Center https://www.dell.com/support/kbdoc/000147399 (OMIMSSC) Dell EMC Repository Manager (DRM) https://www.dell.com/support/kbdoc/000177083 Dell EMC System Update (DSU) https://www.dell.com/support/kbdoc/000130590 Dell EMC Platform Specific Bootable ISO (PSBI) Dell.com/support/article/sln296511 Dell EMC Chassis Management Controller (CMC) www.dell.com/support/article/sln311283 OpenManage Connections for Partner Consoles https://www.dell.com/support/kbdoc/000146912 OpenManage Enterprise Power Manager https://www.dell.com/support/kbdoc/000176254...
Dell Technologies Services Dell Technologies-Services bieten eine breite Palette an anpassbaren Services, um die Bewertung, das Design, die Implementierung, das Management und die Wartung von IT-Umgebungen zu vereinfachen und Ihnen den Übergang zwischen Plattformen zu erleichtern. Abhängig von Ihren aktuellen geschäftlichen Anforderungen und dem für Sie geeigneten Servicelevel bieten wir werksseitige, Vor-Ort-, Remote- sowie modulare und spezielle Services an, die auf Ihre Anforderungen und Ihr Budget zugeschnitten sind.
Mit Dell EMC Rack-Integration und anderen Dell EMC PowerEdge-Server-Konfigurationsdiensten sparen Sie Zeit, indem Sie Ihre Systeme im Rack, verkabelt, getestet und bereit für die Integration in das Rechenzentrum erhalten. Die Mitarbeiter von Dell EMC konfigurieren RAID-, BIOS- und iDRAC-Einstellungen vor, installieren System-Images und installieren sogar Hardware und Software von Drittanbietern.
● Sofortiges erweitertes Troubleshooting von einem Techniker, der Ihren PowerEdge-Server versteht ● Personalisierte, präventive Empfehlungen auf der Grundlage der Analyse von Support-Trends und bewährten Verfahren aus dem gesamten Kundenstamm der Dell Technologies Infrastrukturlösungen zur Reduzierung von Supportproblemen und zur Verbesserung der Leistung ●...
Bedürfnisse Ihres Unternehmens zugeschnitten sind. Diese Serviceoption ist zwar nicht für jeden geeignet, bietet aber eine wirklich einzigartige Lösung für die größten Kunden von Dell Technologies mit den komplexesten Umgebungen. ● Team von zugewiesenen Services Account Managern mit Optionen für Fernzugriff und vor Ort ●...
● Verbessern der Produktivität – ersetzen Sie manuelle, aufwendige Routinen durch automatisierte Unterstützung ● Verkürzen Sie die Zeit bis zur Problemlösung – durch Problembenachrichtigungen, automatische Fallerstellung und proaktive Kontaktaufnahme durch Dell EMC-Experten ● Gewinnen Sie Einblicke und Kontrolle – optimieren Sie Unternehmensgeräte mit der On-Demand-ProSupport Plus-Berichterstellung in TechDirect und erhalten Sie eine vorausschauende Problemerkennung, bevor das Problem beginnt.
Investitionen besser nutzen können. Der Lehrplan vermittelt die Informationen und die praktischen, praxisorientierten Fähigkeiten, die Sie und Ihr Team benötigen, um Ihre Dell EMC-Server sicher zu installieren, zu konfigurieren, zu verwalten und Fehler zu beheben. Weitere Informationen oder die Registrierung für einen Kurs finden Sie unter LearnDell.com/Server.
Tabelle 23. Gehäuseabmessungen Laufwerke 4 x 3,5 Zoll 482 m 434 mm 42,8 mm 22 mm (0,866 Zoll) ohne 534,59 mm (21,04 Zoll) 563 mm (22,16 Zoll) und 2 x (17,08 Zol (1,685 Z Blende 35,64 mm (1,40 Zoll) (Ohr bis Oberkante der 3,5 Zoll (18,976 oll)
USB-Anschlüsse Tabelle 27. PowerEdge R250 – Technische Daten der USB-Anschlüsse Vorderseite Rückseite Intern (optional) USB-Porttyp Anzahl von Ports USB-Porttyp Anzahl von Ports USB-Porttyp Anzahl von Ports USB 2.0- Eins USB 3.0-Port Eins Interner USB Eins konformer Port 3.0-konformer Anschluss iDRAC Direct Port Eins USB 2.0-Port Eins...
Die Wärmeabgabe wird auf Grundlage der Wattleistung der Stromversorgungseinheit berechnet. ANMERKUNG: Verwenden Sie beim Auswählen und Aufrüsten der Systemkonfiguration den Dell Energy Smart Solution Advisor unter Dell.com/ESSA, um den Stromverbrauch des Systems zu prüfen und eine optimale Energienutzung zu gewährleisten. Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu Umweltzertifizierungen finden Sie in den Datenblättern zu Produkt und Umwelt unter...
Tabelle 31. Zulässige Erschütterung – Technische Daten Zulässige Erschütterung Technische Daten Während des Betriebs 0,21 G bei 5 Hz bis 500 Hz über 10 Minuten (alle X-, Y- und Z-Richtungen) Speicher 1,88 G bei 10 Hz bis 500 Hz über 15 Minuten (alle sechs Seiten getestet). Tabelle 32.
Die folgende Liste enthält die Einschränkungen für die Unterstützung von Frischluft in der gesamten Plattform. ● Es ist eine Bestückung mit vier Lüftern erforderlich. ● Nicht von Dell zugelassene periphere Karten oder periphere Karten über 25 W werden nicht unterstützt. Tabelle 35. Lüfterbestückung Gehäuse...
Anhang B. Einhaltung von Standards Das System entspricht den folgenden Branchenstandards. Tabelle 36. Dokumente zu Branchenstandards Standard URL für Informationen und technische Daten ACPI Advanced Configuration and Power Interface – Technische https://uefi.org/specsandtesttools Daten, v2.0c Ethernet IEEE 802.3-2005 https://standards.ieee.org/ HDG Hardware Design Guide Version 3.0 für Microsoft Windows- microsoft.com/whdc/system/platform/pcdesign/desguide/ Server serverdg.mspx...
Informationen und Ressourcen für den Server, einschließlich Videos, Referenzmaterial, Service-Tag- Informationen und Dell EMC Kontaktinformationen. Energy Smart Solution Advisor Der Dell EMC Online-ESSA ermöglicht einfachere und Dell.com/calc (ESSA) aussagekräftigere Schätzungen, die Ihnen dabei helfen, die effizienteste Konfiguration zu bestimmen. Verwenden Sie ESSA, um den Stromverbrauch Ihrer Hardware, Energieinfrastruktur und Speicherkonfiguration zu berechnen.
