iTHERM MultiSens Flex TMS01
Endress+Hauser
11.4.4 Prozessanschluss

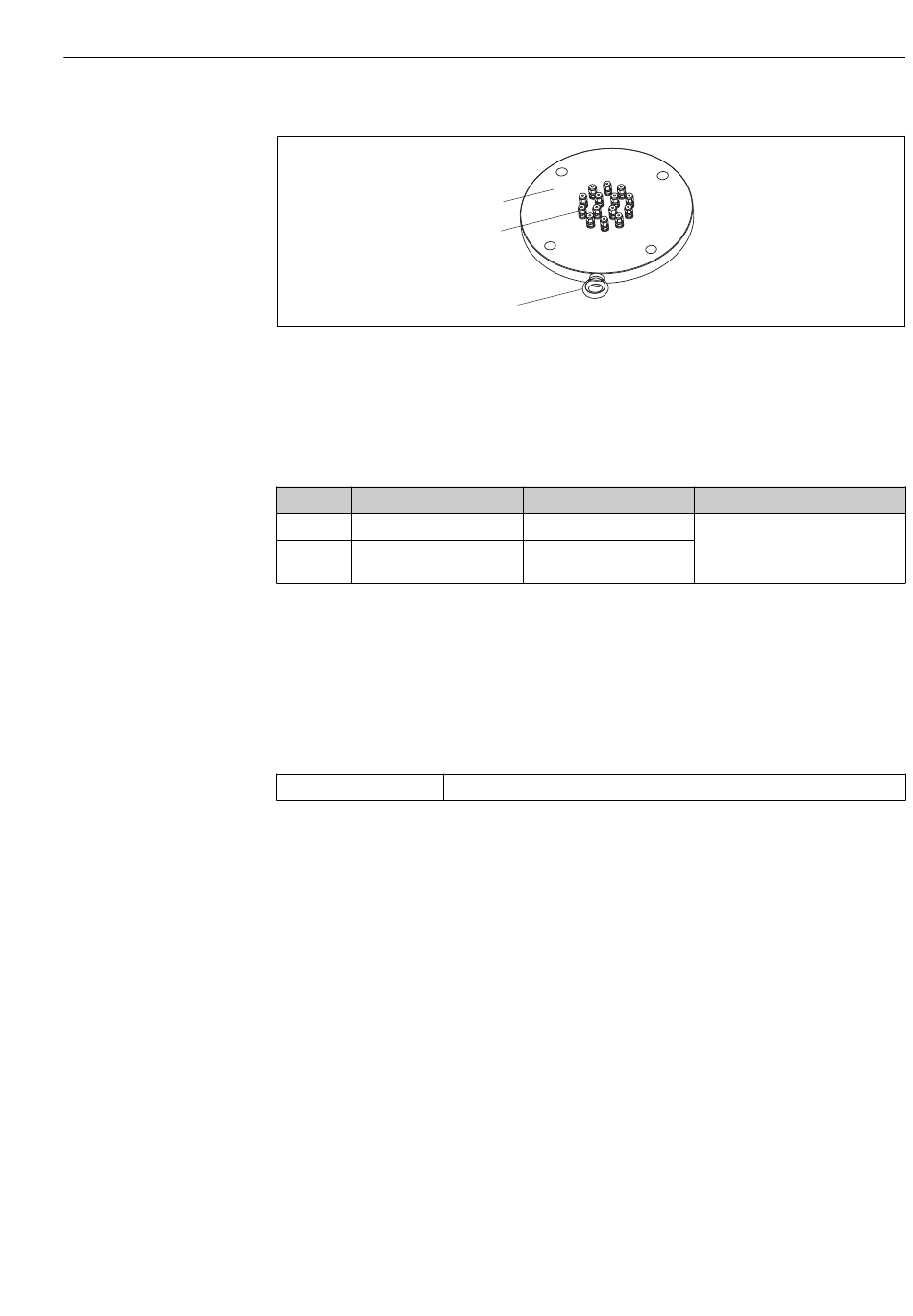

 12 Flansch als Prozessanschluss
1 Flansch
2 Klemmverschraubungen
3 Ringschraube
Die standardmäßigen Prozessanschlussflansche entsprechen folgenden Standards:
1)
Standard Größe
ASME 1½", 2", 3", 4", 6", 8"
EN DN40, DN50, DN80, DN100,
DN150, DN200
1) Flansche gemäß GOST-Standard sind auf Anfrage erhältlich.
Klemmverschraubungen
Die Klemmverschraubungen sind mit dem Flansch verschweißt oder in den Flansch einge-
schraubt, um die Dichtigkeit des Prozessanschlusses sicherzustellen. Die Abmessungen
entsprechen den Abmessungen des Messeinsatzes. Material und Ausführung der Klemm-
verschraubungen erfüllen für die Zuverlässigkeit höchste Standards.
Werkstoff AISI 316/316H
1
2
3
Einstufung
150#, 300#, 600#
PN10,PN16, PN40, PN63,
PN100
Technische Daten
Werkstoff
AISI 316, 316L, 304, 304L, 316Ti,
321, 347
A0028122
