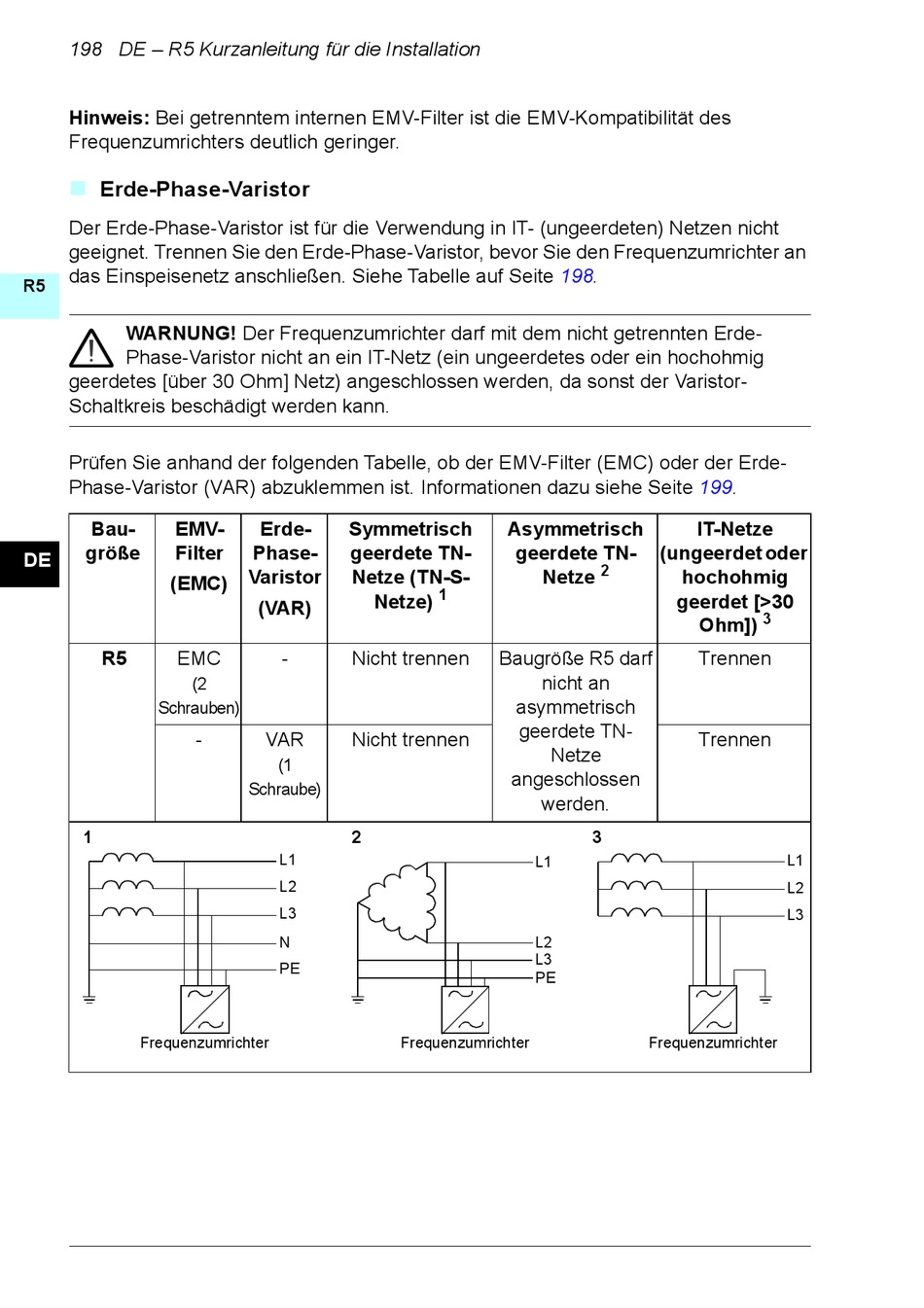

198 DE – R5 Kurzanleitung für die Installation
Hinweis: Bei getrenntem internen EMV-Filter ist die EMV-Kompatibilität des
Frequenzumrichters deutlich geringer.


Erde-Phase-Varistor

Der Erde-Phase-Varistor ist für die Verwendung in IT- (ungeerdeten) Netzen nicht
R0-
geeignet. Trennen Sie den Erde-Phase-Varistor, bevor Sie den Frequenzumrichter an
R4
das Einspeisenetz anschließen. Siehe Tabelle auf Seite 198.
R5
WARNUNG! Der Frequenzumrichter darf mit dem nicht getrennten Erde-
R6-
R9 Phase-Varistor nicht an ein IT-Netz (ein ungeerdetes oder ein hochohmig
geerdetes [über 30 Ohm] Netz) angeschlossen werden, da sonst der Varistor-
Schaltkreis beschädigt werden kann.
EN
Prüfen Sie anhand der folgenden Tabelle, ob der EMV-Filter (EMC) oder der Erde-
Phase-Varistor (VAR) abzuklemmen ist. Informationen dazu siehe Seite 199.
DA
Bau- EMV-
größe Filter
DE
(EMC)
ES
R5 EMC
FI
(2
Schrauben)
FR
-
IT
NL
1
PL
PT
RU
SV
Frequenzumrichter
TR
ZH
Erde- Symmetrisch
Phase- geerdete TN-
Varistor Netze (TN-S-
Netze)
(VAR)
- Nicht trennen
VAR Nicht trennen
(1
Schraube)
2
L1
L2
L3
N
PE
Frequenzumrichter
Asymmetrisch
geerdete TN-
2
Netze
1
Baugröße R5 darf
nicht an
asymmetrisch
geerdete TN-
Netze
angeschlossen
werden.
3
L1
L2
L3
PE
IT-Netze
(ungeerdet oder
hochohmig
geerdet [>30
3
Ohm])
Trennen
Trennen
L1
L2
L3
Frequenzumrichter
