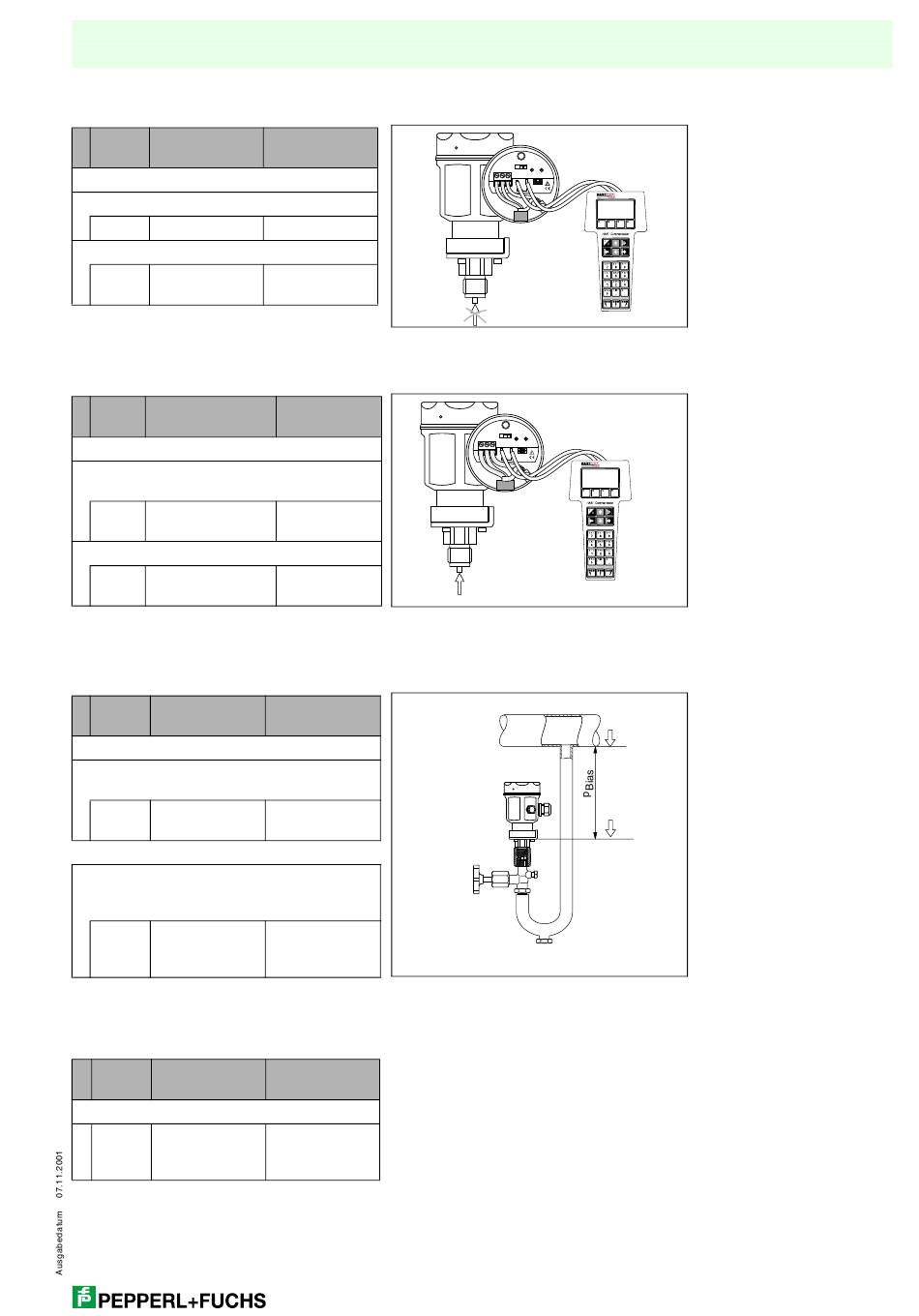

Der gewünschte Druck für Nullpunkt und Messspanne wird ohne Vorgabe eines Refe-
renzdrucks über das Handbediengerät eingestellt.
Weg durch die
# Para.
Menüs
Hauptgruppe: Grundabgleich
1 Bekannten Druck für Nullpunkt eingeben
V0H1
Setze 4 mA
2 Bekannten Druck für Messspanne eingeben
V0H2
Setze 20 mA
Ein Referenzdruck steht zur Verfügung, der genau dem gewünschten Nullpunkt und der
gewünschten Messspanne entspricht.
Weg durch die
# Para.
Menüs
Hauptgruppe: Grundabgleich
1 Anliegenden Druck für den Nullpunkt überneh-
men
V0H3
Bestätige 4 mA
automatisch
2 Anliegenden Druck für Messspanne übernehmen
V0H4
Bestätige 20 mA
automatisch
Zeigt die Anzeige nach dem Abgleich des Nullpunkts bei Prozessdruck Null nicht Null
an (Lageabhängigkeit), kann sie durch Eingabe eines Biasdrucks oder Übernahme des
anliegenden Biasdrucks auf Null korrigiert werden (Lageabgleich).
Weg durch die
# Para.
Menüs
Hauptgruppe: Grundabgleich
1 Anzeige auf Null setzen durch Eingabe eines
bekannten Biasdrucks (lageabhängiger Druck).
V0H5
Setze Bias-
druck
alternativ
2 Anzeige auf Null setzen
Ein anliegender Biasdruck (lageabhängiger
Druck) wird als Nulldruck übernommen.
V0H6
Bestätige Bias-
druck automa-
tisch
Der Signalstrom im störungsfreien Messbetrieb ist standardmäßig auf 3,8 mA ...
20,5 mA eingestellt. Mit der Wahl der 4 mA-Schwelle wird sichergestellt, dass ein mini-
maler Signalstrom von 4 mA nicht unterschritten wird.
Weg durch die
# Para.
Menüs
Hauptgruppe: Sensordaten
1 V7H3
Aus Stromaus-
gang
min. 4mA
Eingabe
z. B. 0 psi Enter
z. B. 14,5 psi
Enter
Eingabe
z. B. 0 psi Enter
z. B. 14,5 psi
Enter
Eingabe
z. B. 5 psi Enter
Enter
Eingabe
z. B. Ein Enter
Nullpunkt und Mess-
Damping
spanne eingeben
Zero
Span
1
2
3
on
off
+
–
Display
+
–
kein
Referenzdruck
Nullpunkt und Mess-
Damping
spanne bestätigen
Zero
Span
on
off
1
2
3
+
–
Display
+
–
Referenzdruck
p e =0
p
p+p Bias
Barcon LHC/PPC (HART)
Inbetriebnahme
Messanfang und -ende:
Einstellung ohne
Referenzdruck
Messanfang und -ende:
Abgleich mit
Referenzdruck
Lageabgleich der
Anzeige (Biasdruck)
4 mA-Schwelle (Strom-
ausgang min. 4 mA)
27
