3.3.5 Hinweise zu besonderen Einbausituationen

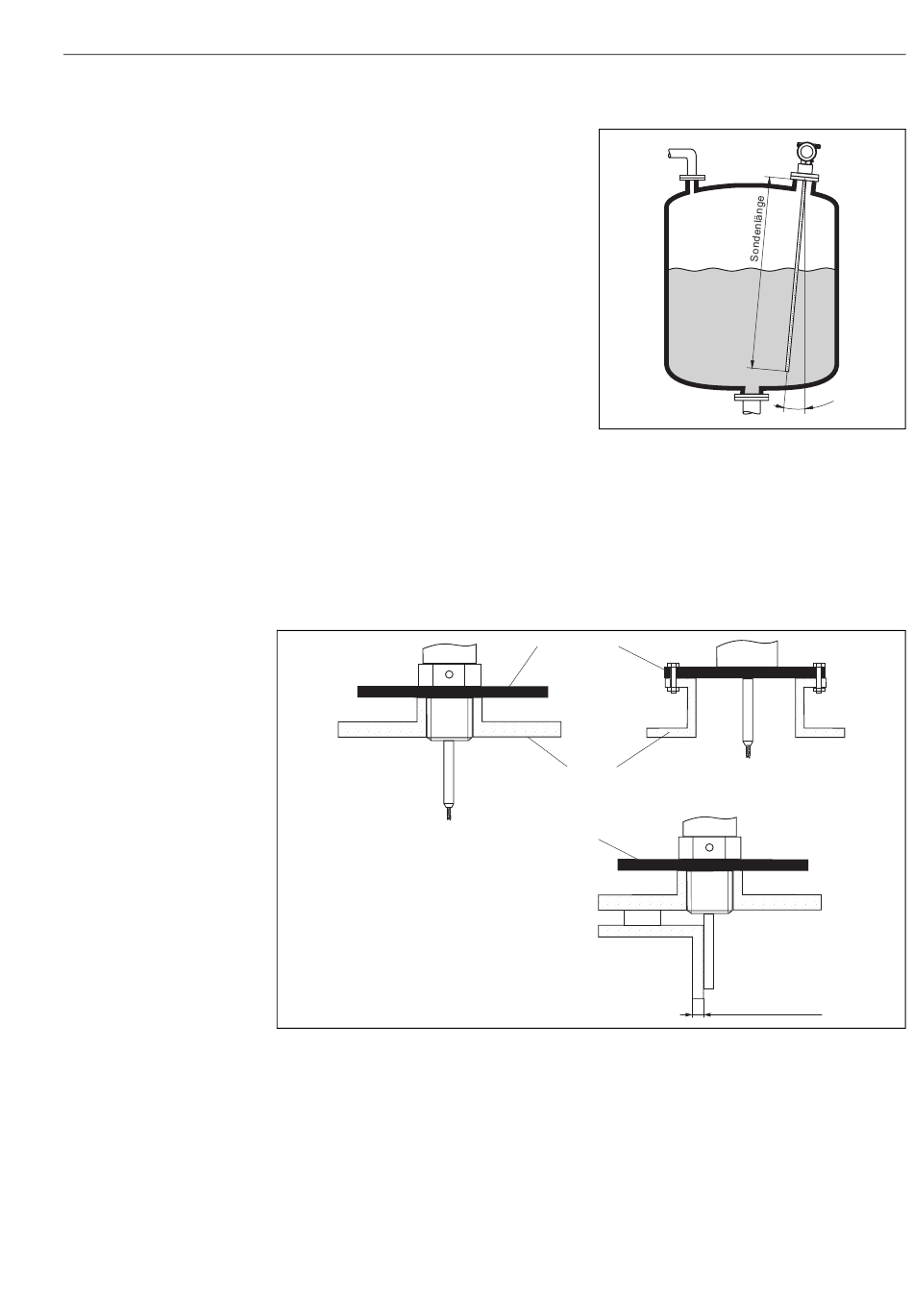

Schräger Einbau
• Die Sonde soll aus mechanischen Gründen
möglichst senkrecht eingebaut werden.
• Bei schrägem Einbau muss die Sondenlänge
abhängig vom Einbauwinkel begrenzt wer-
den.
– bis 1 m = 30°
– bis 2 m = 10°
– bis 4 m = 5°
Einbau in Kunststoffbehältern
Bitte beachten Sie, daß das Messprinzip "Geführtes Füllstand-Radar" am Prozessanschluss eine
metallische Fläche benötigt! Beim Einbau von Stab- und Seilsonden in Kunststoffsilos, bei denen
auch die Decke aus Kunststoff besteht oder Silos mit Holzdecke, müssen die Sonden entweder in
einem Metallflansch ≥ DN50 (2") montiert werden, oder es muss ein Metallblech mit Durchmesser
≥ 200 mm unter dem Einschraubstück montiert werden.
Metallblech oder Metallflansch
Silodach aus Kunststoff
oder Holz
Metallblech oder Metallflansch
Montage
Einbauwinkel
L00-FMP4xIxx-17-00-00-de-048
Wandstärke bei GFK/PP
max 15 mm
L00-FMP4xxxx-17-00-00-de-018
