Energieversorgung; Klemmenbelegung; Quellen Für Messbefehle - Endress+Hauser Proservo NMS83 Technische Information

Proservo NMS83

Klemmenbelegung

Quellen für Messbefehle
Endress+Hauser

Energieversorgung

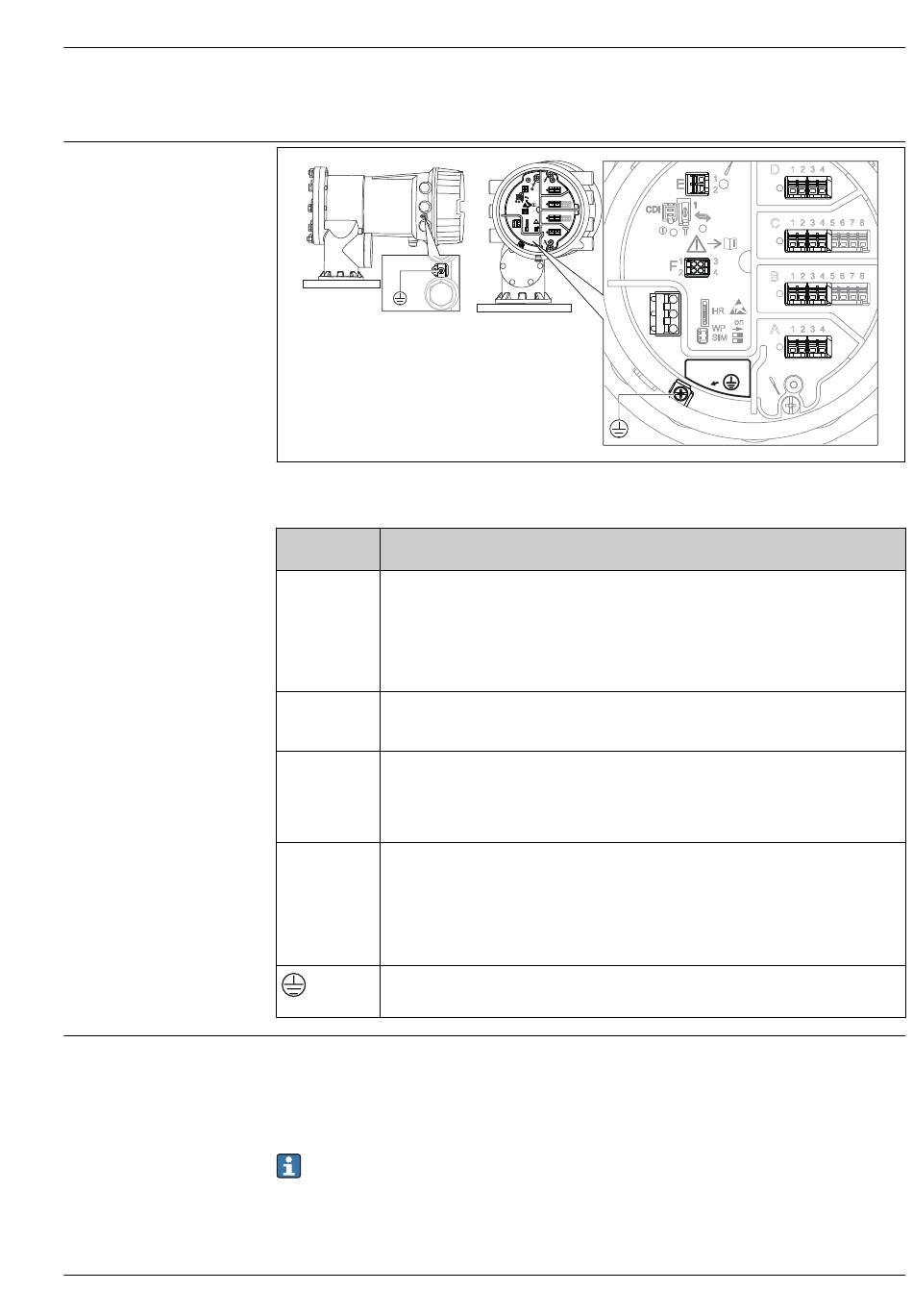

 11 Anschlussklemmenraum (typisches Beispiel) und Erdungsklemmen
Klemmenbe- Modul
reich
Je nach Bestellcode bis zu vier I/O-Module
• An jeden dieser Slots können Module mit vier Klemmen angeschlossen werden.
A/B/C/D
• Module mit acht Klemmen können an die Slots B oder C angeschlossen werden.
(Slots für I/O-

Die genaue Zuordnung der Module zu den Slots hängt von der Geräteausführung ab.
Module)
Eine detaillierte Beschreibung finden Sie in der Betriebsanleitung des jeweiligen Gerä-
tes.
E HART Ex i/IS-Schnittstelle
• E1: H+
• E2: H-
F Abgesetzte Anzeige
• F1: V (Anschluss an Klemme 81 der abgesetzten Anzeige)
CC
• F2: Signal B (Anschluss an Klemme 84 der abgesetzten Anzeige)
• F3: Signal A (Anschluss an Klemme 83 der abgesetzten Anzeige)
• F4: Erdung (Anschluss an Klemme 82 der abgesetzten Anzeige)
Leistungsaufnahme: 20 VA/10 W
Spannungsversorgung: 85 ... 264 V
• G1: N
G
• G2: nicht angeschlossen
• G3: L
Leistungsaufnahme:
Schutzleiteranschluss (M4-Schraube)
A0018339
Messbefehle können über verschiedenen Quellen ausgegeben werden.
• Anzeigen oder CDI (z. B. FieldCare)
• Digitaleingang (z. B. Schalter)
• Feldbus (Modbus, V1, HART)
Der über eine beliebige Quelle zuletzt erhaltene Messbefehl wird wie üblich ausgeführt.
Während der Kalibrierung werden keinerlei Messbefehle angenommen, gleichgültig aus wel-
cher Quelle sie stammen.
E
D
1 2 3 4
1
E
2
1
CDI
C
1 2 3 4 5 6 7 8
i
CDI
F 1 3
2 4
B 1 2 3 4 5 6 7 8
G 1
HR
on
2
WP A 1 2 3 4
POWER SIM
1
F
2
1
G
2
3
POWER
AC
D
1 2 3 4
1
2
1
C
1 2 3 4 5 6 7 8
i
3
4
B
1 2 3 4 5 6 7 8
HR
on
A
WP 1 2 3 4
SIM
G1 N
AC 85...264 V
G3 L
A0032445
