2.5.2

Frontansicht des Moduls ohne Frontklappen

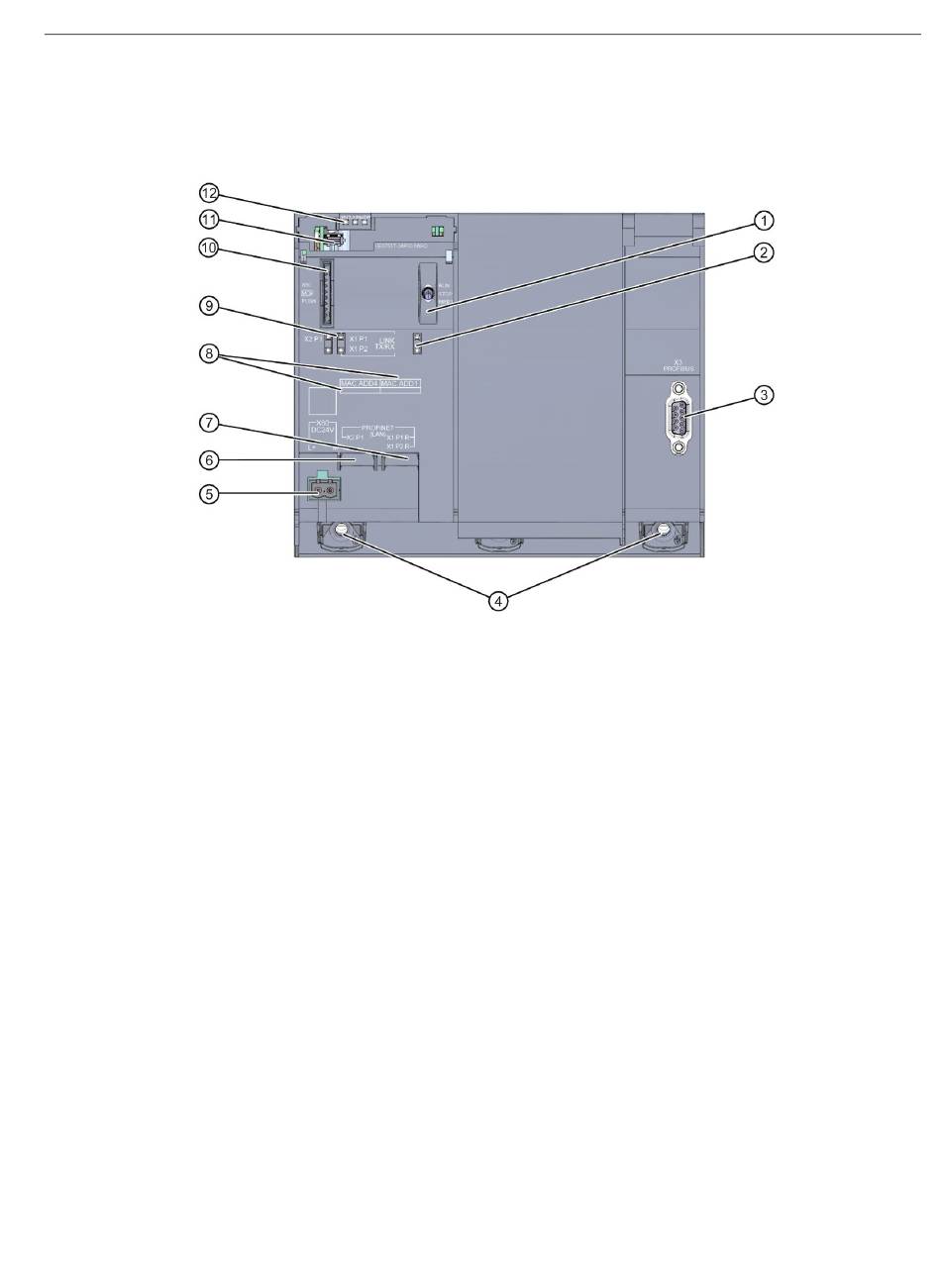

Das folgende Bild zeigt die Bedien- und Anschlusselemente der CPU 1517-3 PN/DP.
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑪
⑫
Bild 2-4
CPU 1517-3 PN/DP (6ES7517-3AP00-0AB0)
Gerätehandbuch, 05/2021, A5E33594051-AD
Betriebsartenschalter
keine Funktion
PROFIBUS-Schnittstelle (X3)
Befestigungsschrauben
Anschluss für die Versorgungsspannung
PROFINET IO-Schnittstelle (X2) mit 1 Port
PROFINET IO-Schnittstelle (X1) mit 2 Ports
MAC-Adressen der Schnittstellen
LED-Anzeigen für die 3 Ports der PROFINET-Schnittstellen X1 und X2
Schacht für die SIMATIC Memory Card
Display-Anschluss
LED-Anzeigen für den aktuellen Betriebszustand und Diagnosestatus der CPU
Ansicht der CPU 1517-3 PN/DP (ohne Frontklappen) - Vorderseite
