Quelle für die Synchronisation

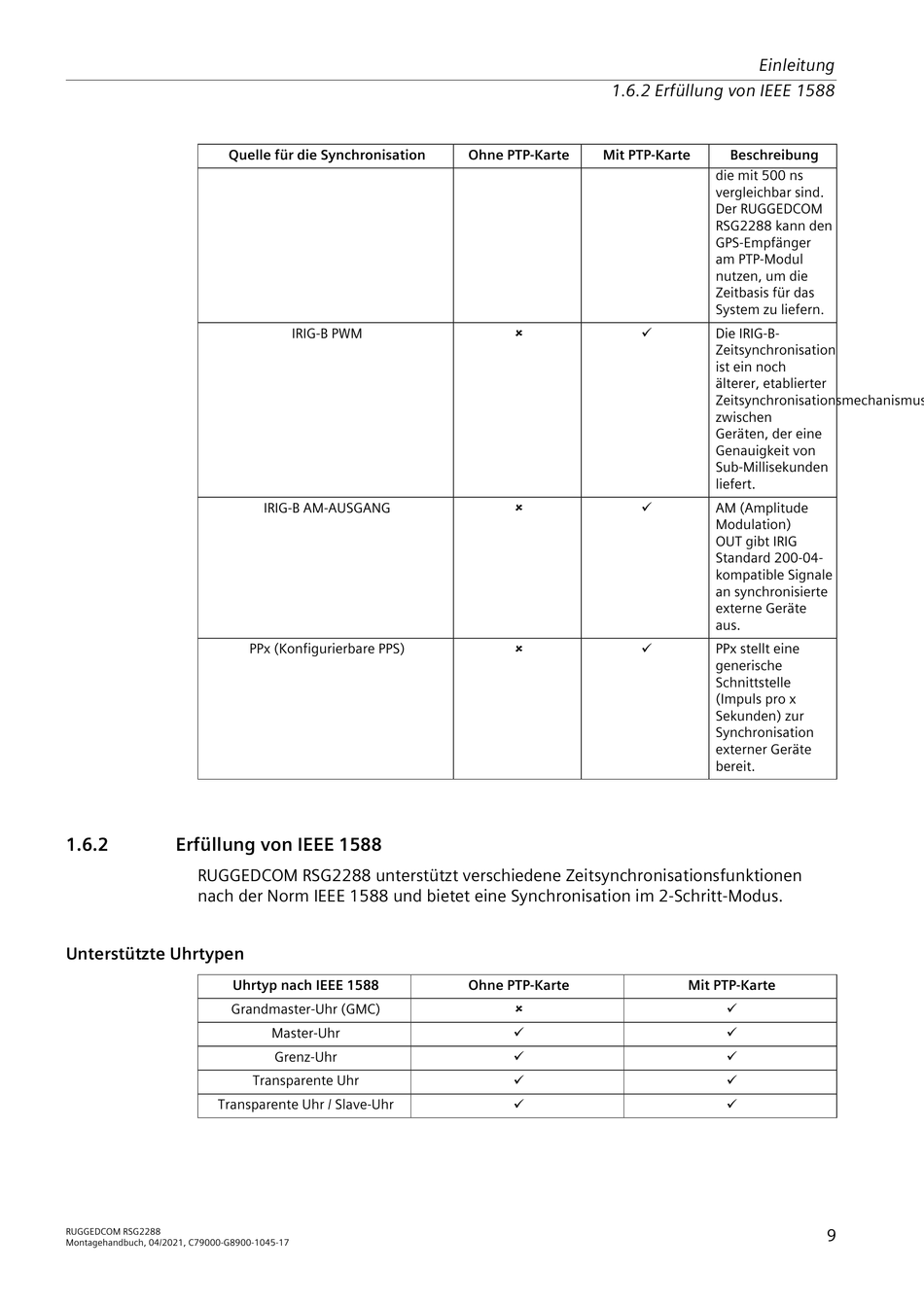

1.6.2 Erfüllung von IEEE 1588
RUGGEDCOM RSG2288 unterstützt verschiedene Zeitsynchronisationsfunktionen
nach der Norm IEEE 1588 und bietet eine Synchronisation im 2-Schritt-Modus.
Unterstützte Uhrtypen
Uhrtyp nach IEEE 1588
Grandmaster-Uhr (GMC)
Transparente Uhr / Slave-Uhr
RUGGEDCOM RSG2288
Montagehandbuch, 04/2021, C79000-G8900-1045-17
IRIG-B PWM
IRIG-B AM-AUSGANG
PPx (Konfigurierbare PPS)
Master-Uhr
Grenz-Uhr
Transparente Uhr
1.6.2 Erfüllung von IEEE 1588
Ohne PTP-Karte Mit PTP-Karte
û ü
û ü
û ü
Ohne PTP-Karte
û
ü
ü
ü
ü
Einleitung
Beschreibung
die mit 500 ns
vergleichbar sind.
Der RUGGEDCOM
RSG2288 kann den
GPS-Empfänger
am PTP-Modul
nutzen, um die
Zeitbasis für das
System zu liefern.
Die IRIG-B-
Zeitsynchronisation
ist ein noch
älterer, etablierter
Zeitsynchronisationsmechanismus
zwischen
Geräten, der eine
Genauigkeit von
Sub-Millisekunden
liefert.
AM (Amplitude
Modulation)
OUT gibt IRIG
Standard 200-04-
kompatible Signale
an synchronisierte
externe Geräte
aus.
PPx stellt eine
generische
Schnittstelle
(Impuls pro x
Sekunden) zur
Synchronisation
externer Geräte
bereit.
Mit PTP-Karte
ü
ü
ü
ü
ü
9
