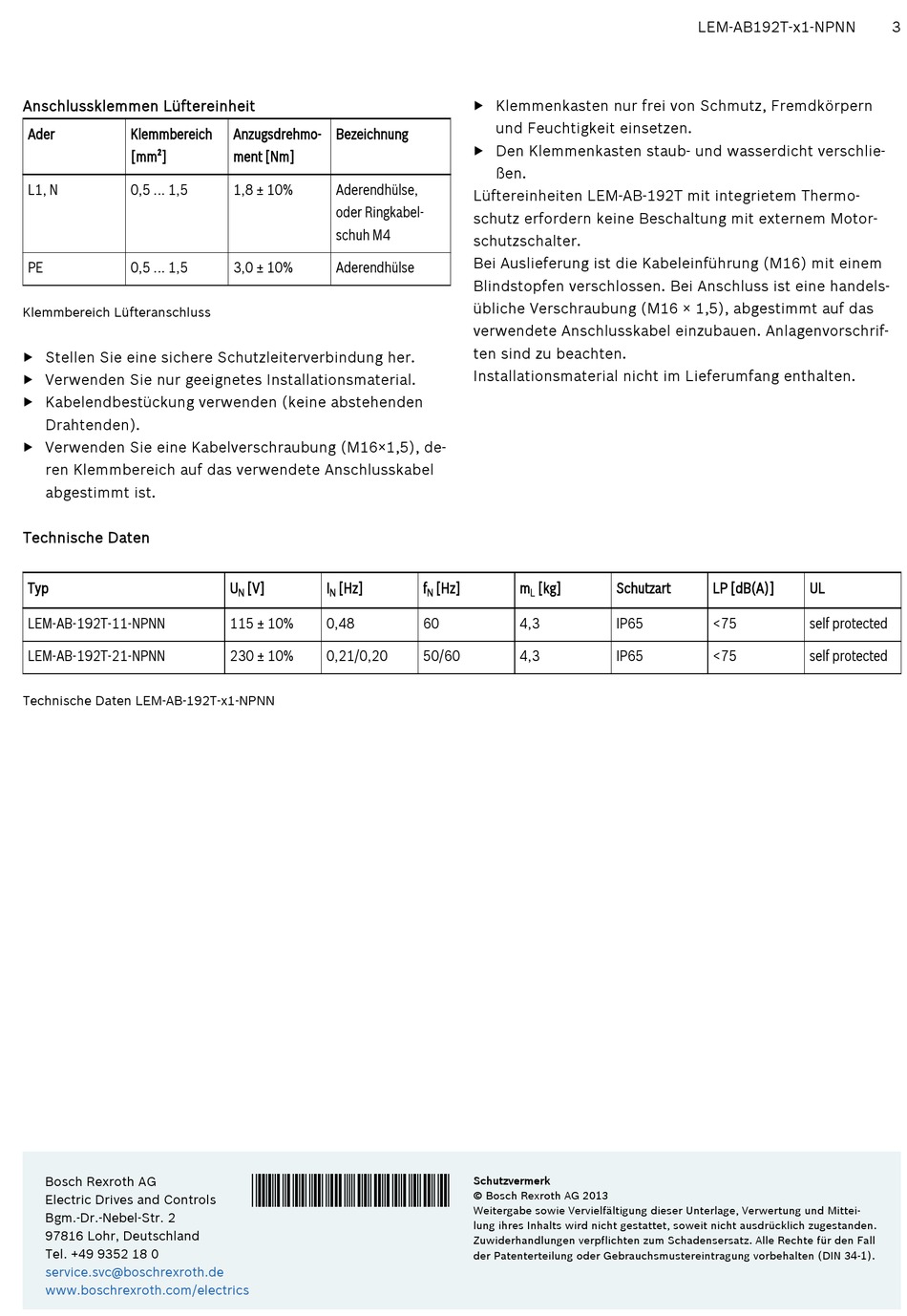

Anschlussklemmen Lüftereinheit
Ader
Klemmbereich
[mm²]
L1, N
0,5 ... 1,5
PE
0,5 ... 1,5
Klemmbereich Lüfteranschluss
▶ Stellen Sie eine sichere Schutzleiterverbindung her.
▶ Verwenden Sie nur geeignetes Installationsmaterial.
▶ Kabelendbestückung verwenden (keine abstehenden
Drahtenden).
▶ Verwenden Sie eine Kabelverschraubung (M16×1,5), de-
ren Klemmbereich auf das verwendete Anschlusskabel
abgestimmt ist.
Technische Daten
Typ
LEM-AB-192T-11-NPNN
LEM-AB-192T-21-NPNN
Technische Daten LEM-AB-192T-x1-NPNN
Bosch Rexroth AG
Electric Drives and Controls
Bgm.-Dr.-Nebel-Str. 2
97816 Lohr, Deutschland
Tel. +49 9352 18 0
service.svc@boschrexroth.de
www.boschrexroth.com/electrics
Anzugsdrehmo-
Bezeichnung
ment [Nm]
1,8 ± 10%
Aderendhülse,
oder Ringkabel-
schuh M4
3,0 ± 10%
Aderendhülse
U
[V]
I
[Hz]
N
N
115 ± 10%
0,48
230 ± 10%
0,21/0,20
*R911340920*
▶ Klemmenkasten nur frei von Schmutz, Fremdkörpern
und Feuchtigkeit einsetzen.
▶ Den Klemmenkasten staub- und wasserdicht verschlie-
ßen.
Lüftereinheiten LEM-AB-192T mit integrietem Thermo-
schutz erfordern keine Beschaltung mit externem Motor-
schutzschalter.
Bei Auslieferung ist die Kabeleinführung (M16) mit einem
Blindstopfen verschlossen. Bei Anschluss ist eine handels-
übliche Verschraubung (M16 × 1,5), abgestimmt auf das
verwendete Anschlusskabel einzubauen. Anlagenvorschrif-
ten sind zu beachten.
Installationsmaterial nicht im Lieferumfang enthalten.
f
[Hz]
m
[kg]
N
L
60
4,3
50/60
4,3
Schutzvermerk
© Bosch Rexroth AG 2013
Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mittei-
lung ihres Inhalts wird nicht gestattet, soweit nicht ausdrücklich zugestanden.
Zuwiderhandlungen verpflichten zum Schadensersatz. Alle Rechte für den Fall
der Patenterteilung oder Gebrauchsmustereintragung vorbehalten (DIN 34-1).
LEM-AB192T-x1-NPNN
Schutzart
LP [dB(A)]
IP65
<75
IP65
<75
3
UL
self protected
self protected
