Montageablauf
Elektrisch anschließen
Erweiterungssätze (KM-BUS)
An der Regelung des Heizkessels können max. 3
Erweiterungssätze angeschlossen werden. Jeder
Erweiterungssatz muss über KM-BUS an die Leiter-
platte KSK angeschlossen werden, siehe Seite 130.

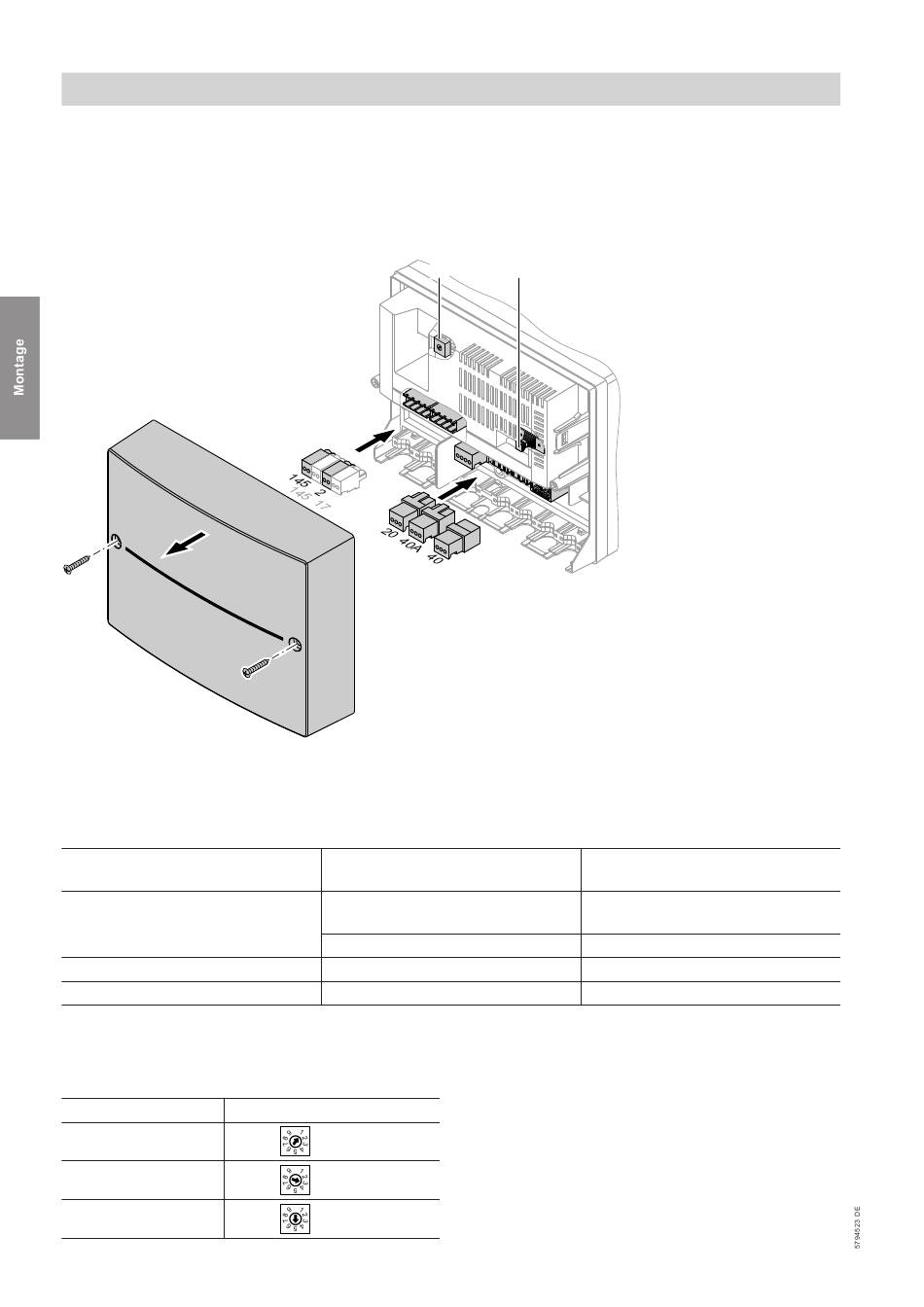

Abb. 15 Erweiterungssatz
S1 Drehschalter
F1 Sicherung
Anschlüsse pro Erweiterungssatz
Anschlüsse
Sensoranschlüsse
Pumpenanschluss
Mischer-Motoranschluss
Eindeutigkeit und Reihenfolge der Erweiterungssätze
muss über den Drehschalter S1 im Erweiterungssatz
festgelegt werden.
Erweiterungssatz Stellung Drehschalter S1
E1 1
E2 3
E3 5
22
(Fortsetzung)
S1
für
HK, WWB (Rücklauftemperatursen-
sor)
WWB (Speichertemperatursensor)
HK, WWB
HK, VSB
0
0
0
F1
5 2
2 0
4 0
A
4 0
Anschluss-Nummern im Erweite-
rungssatz
2
17
20
52
Zuordnung der Anschlüsse
Hinweis
Ausfühliche Übersicht der Anschlussmöglichkeiten
siehe Seite 24.
