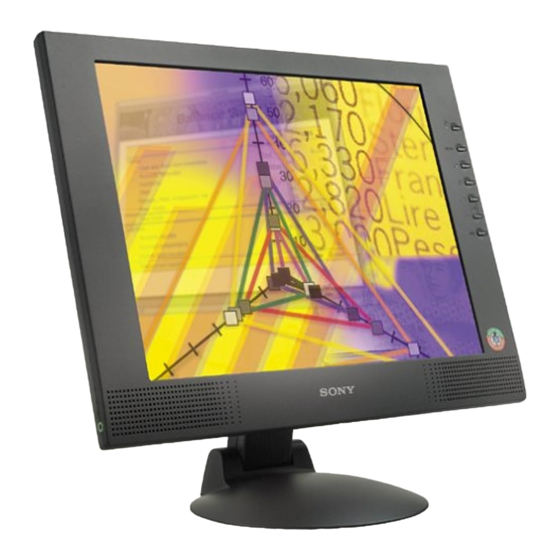

Sony SDM-M51 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Sony Anleitungen
  4. Monitore
  5. SDM-M51
  6. Bedienungsanleitung
Sony SDM-M51 Bedienungsanleitung

Sony SDM-M51 Bedienungsanleitung

Tft lcd color computer display
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 43

Quicklinks

Diese Anleitung herunterladen
TFT LCD Color
Computer Display
Operating Instructions
Mode d'emploi
Bedienungsanleitung
Manual de instrucciones
Istruzioni per l'uso
SDM-M51
© 2000 Sony Corporation
4-079-344-15(1)
GB
FR
DE
ES
IT
