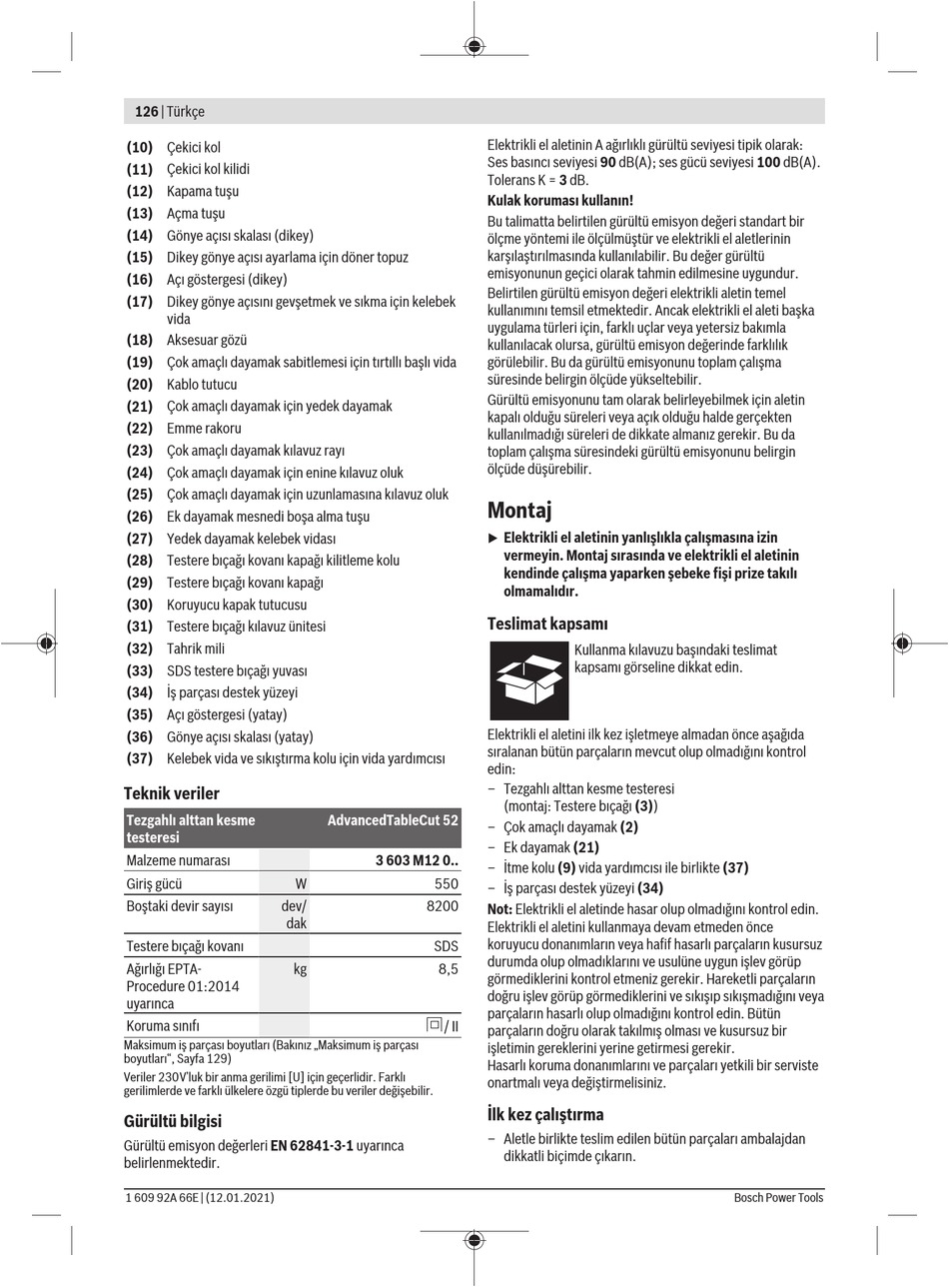

Teknik Veriler; Teslimat Kapsamı - Bosch AdvancedTableCut 52 Originalbetriebsanleitung

126 | Türkçe
(10) Çekici kol
(11) Çekici kol kilidi
(12) Kapama tuşu
(13) Açma tuşu
(14) Gönye açısı skalası (dikey)
(15) Dikey gönye açısı ayarlama için döner topuz
(16) Açı göstergesi (dikey)
(17) Dikey gönye açısını gevşetmek ve sıkma için kelebek
vida
(18) Aksesuar gözü
(19) Çok amaçlı dayamak sabitlemesi için tırtıllı başlı vida
(20) Kablo tutucu
(21) Çok amaçlı dayamak için yedek dayamak
(22) Emme rakoru
(23) Çok amaçlı dayamak kılavuz rayı
(24) Çok amaçlı dayamak için enine kılavuz oluk
(25) Çok amaçlı dayamak için uzunlamasına kılavuz oluk
(26) Ek dayamak mesnedi boşa alma tuşu
(27) Yedek dayamak kelebek vidası
(28) Testere bıçağı kovanı kapağı kilitleme kolu
(29) Testere bıçağı kovanı kapağı
(30) Koruyucu kapak tutucusu
(31) Testere bıçağı kılavuz ünitesi
(32) Tahrik mili
(33) SDS testere bıçağı yuvası
(34) İş parçası destek yüzeyi
(35) Açı göstergesi (yatay)
(36) Gönye açısı skalası (yatay)
(37) Kelebek vida ve sıkıştırma kolu için vida yardımcısı

Teknik veriler

Tezgahlı alttan kesme
testeresi
Malzeme numarası
Giriş gücü W
Boştaki devir sayısı dev/
dak
Testere bıçağı kovanı
Ağırlığı EPTA- kg
Procedure 01:2014
uyarınca
Koruma sınıfı
Maksimum iş parçası boyutları (Bakınız „Maksimum iş parçası
boyutları", Sayfa 129)
Veriler 230 V 'luk bir anma gerilimi [U] için geçerlidir. Farklı
gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir.
Gürültü bilgisi
Gürültü emisyon değerleri EN 62841-3-1 uyarınca
belirlenmektedir.
1 609 92A 66E | (12.01.2021)
Elektrikli el aletinin A ağırlıklı gürültü seviyesi tipik olarak:
Ses basıncı seviyesi 90 dB(A); ses gücü seviyesi 100 dB(A).
Tolerans K = 3 dB.
Kulak koruması kullanın!
Bu talimatta belirtilen gürültü emisyon değeri standart bir
ölçme yöntemi ile ölçülmüştür ve elektrikli el aletlerinin
karşılaştırılmasında kullanılabilir. Bu değer gürültü
emisyonunun geçici olarak tahmin edilmesine uygundur.
Belirtilen gürültü emisyon değeri elektrikli aletin temel
kullanımını temsil etmektedir. Ancak elektrikli el aleti başka
uygulama türleri için, farklı uçlar veya yetersiz bakımla
kullanılacak olursa, gürültü emisyon değerinde farklılık
görülebilir. Bu da gürültü emisyonunu toplam çalışma
süresinde belirgin ölçüde yükseltebilir.
Gürültü emisyonunu tam olarak belirleyebilmek için aletin
kapalı olduğu süreleri veya açık olduğu halde gerçekten
kullanılmadığı süreleri de dikkate almanız gerekir. Bu da
toplam çalışma süresindeki gürültü emisyonunu belirgin
ölçüde düşürebilir.
Montaj
Elektrikli el aletinin yanlışlıkla çalışmasına izin
u
vermeyin. Montaj sırasında ve elektrikli el aletinin
kendinde çalışma yaparken şebeke fişi prize takılı
olmamalıdır.
Teslimat kapsamı
Elektrikli el aletini ilk kez işletmeye almadan önce aşağıda
sıralanan bütün parçaların mevcut olup olmadığını kontrol
edin:
– Tezgahlı alttan kesme testeresi
(montaj: Testere bıçağı (3))
AdvancedTableCut 52
– Çok amaçlı dayamak (2)
– Ek dayamak (21)
3 603 M12 0..
– İtme kolu (9) vida yardımcısı ile birlikte (37)
550
– İş parçası destek yüzeyi (34)
8200
Not: Elektrikli el aletinde hasar olup olmadığını kontrol edin.
Elektrikli el aletini kullanmaya devam etmeden önce
koruyucu donanımların veya hafif hasarlı parçaların kusursuz
SDS
durumda olup olmadıklarını ve usulüne uygun işlev görüp
8,5
görmediklerini kontrol etmeniz gerekir. Hareketli parçaların
doğru işlev görüp görmediklerini ve sıkışıp sıkışmadığını veya
parçaların hasarlı olup olmadığını kontrol edin. Bütün
/ II
parçaların doğru olarak takılmış olması ve kusursuz bir
işletimin gereklerini yerine getirmesi gerekir.
Hasarlı koruma donanımlarını ve parçaları yetkili bir serviste
onartmalı veya değiştirmelisiniz.
İlk kez çalıştırma
– Aletle birlikte teslim edilen bütün parçaları ambalajdan
dikkatli biçimde çıkarın.
Kullanma kılavuzu başındaki teslimat
kapsamı görseline dikkat edin.
Bosch Power Tools
