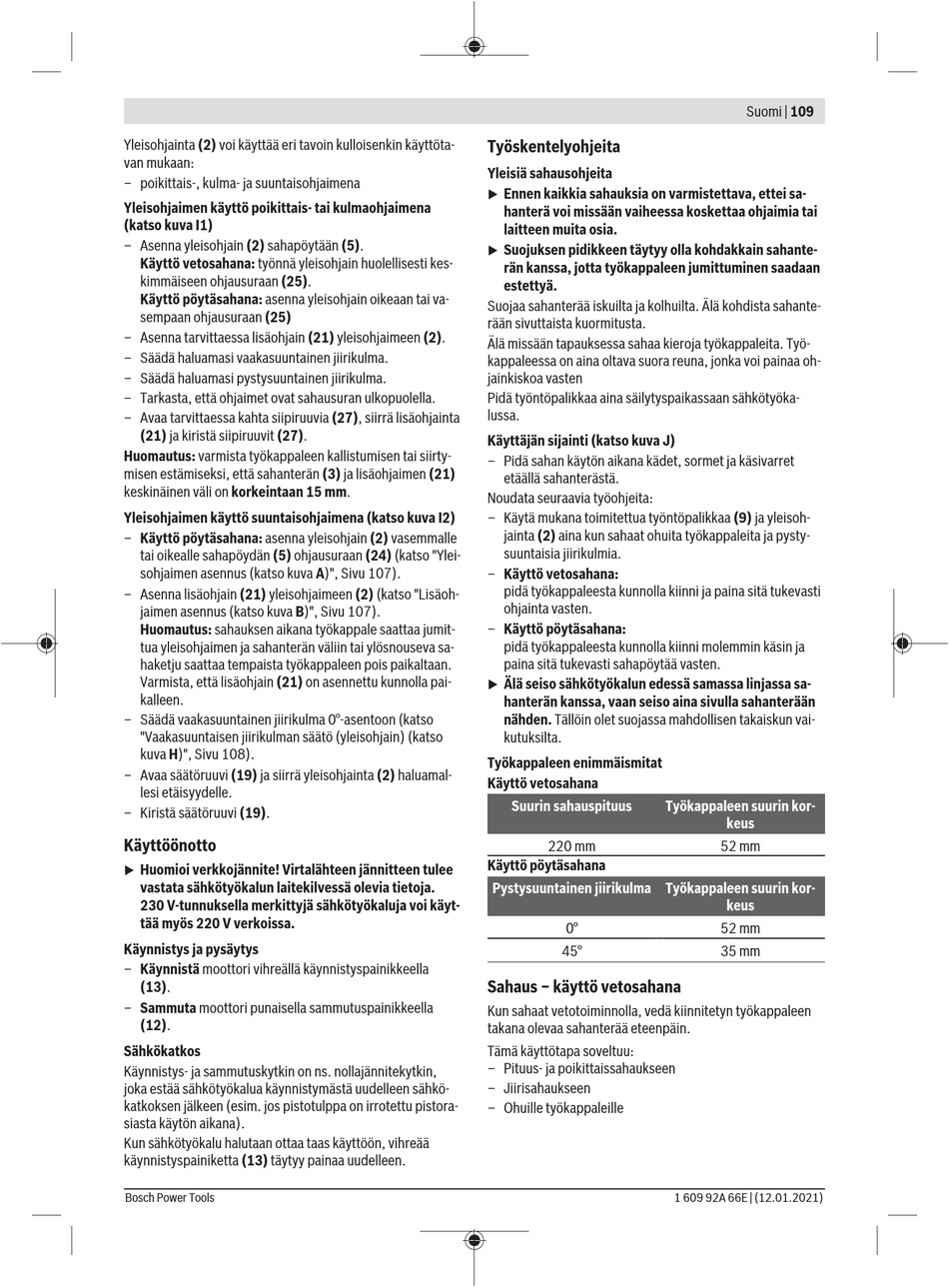

Yleisohjainta (2) voi käyttää eri tavoin kulloisenkin käyttöta-
van mukaan:
– poikittais-, kulma- ja suuntaisohjaimena
Yleisohjaimen käyttö poikittais- tai kulmaohjaimena
(katso kuva I1)
– Asenna yleisohjain (2) sahapöytään (5).
Käyttö vetosahana: työnnä yleisohjain huolellisesti kes-
kimmäiseen ohjausuraan (25).
Käyttö pöytäsahana: asenna yleisohjain oikeaan tai va-
sempaan ohjausuraan (25)
– Asenna tarvittaessa lisäohjain (21) yleisohjaimeen (2).
– Säädä haluamasi vaakasuuntainen jiirikulma.
– Säädä haluamasi pystysuuntainen jiirikulma.
– Tarkasta, että ohjaimet ovat sahausuran ulkopuolella.
– Avaa tarvittaessa kahta siipiruuvia (27), siirrä lisäohjainta
(21) ja kiristä siipiruuvit (27).
Huomautus: varmista työkappaleen kallistumisen tai siirty-
misen estämiseksi, että sahanterän (3) ja lisäohjaimen (21)
keskinäinen väli on korkeintaan 15 mm.
Yleisohjaimen käyttö suuntaisohjaimena (katso kuva I2)
– Käyttö pöytäsahana: asenna yleisohjain (2) vasemmalle
tai oikealle sahapöydän (5) ohjausuraan (24) (katso "Ylei-
sohjaimen asennus (katso kuva A)", Sivu 107).
– Asenna lisäohjain (21) yleisohjaimeen (2) (katso "Lisäoh-
jaimen asennus (katso kuva B)", Sivu 107).
Huomautus: sahauksen aikana työkappale saattaa jumit-
tua yleisohjaimen ja sahanterän väliin tai ylösnouseva sa-
haketju saattaa tempaista työkappaleen pois paikaltaan.
Varmista, että lisäohjain (21) on asennettu kunnolla pai-
kalleen.
– Säädä vaakasuuntainen jiirikulma 0°-asentoon (katso
"Vaakasuuntaisen jiirikulman säätö (yleisohjain) (katso
kuva H)", Sivu 108).
– Avaa säätöruuvi (19) ja siirrä yleisohjainta (2) haluamal-
lesi etäisyydelle.
– Kiristä säätöruuvi (19).
Käyttöönotto
Huomioi verkkojännite! Virtalähteen jännitteen tulee
u
vastata sähkötyökalun laitekilvessä olevia tietoja.
230 V-tunnuksella merkittyjä sähkötyökaluja voi käyt-
tää myös 220 V verkoissa.
Käynnistys ja pysäytys
– Käynnistä moottori vihreällä käynnistyspainikkeella
(13).
– Sammuta moottori punaisella sammutuspainikkeella
(12).
Sähkökatkos
Käynnistys- ja sammutuskytkin on ns. nollajännitekytkin,
joka estää sähkötyökalua käynnistymästä uudelleen sähkö-
katkoksen jälkeen (esim. jos pistotulppa on irrotettu pistora-
siasta käytön aikana).
Kun sähkötyökalu halutaan ottaa taas käyttöön, vihreää
käynnistyspainiketta (13) täytyy painaa uudelleen.
Bosch Power Tools
Työskentelyohjeita
Yleisiä sahausohjeita
Ennen kaikkia sahauksia on varmistettava, ettei sa-
u
hanterä voi missään vaiheessa koskettaa ohjaimia tai
laitteen muita osia.
Suojuksen pidikkeen täytyy olla kohdakkain sahante-
u
rän kanssa, jotta työkappaleen jumittuminen saadaan
estettyä.
Suojaa sahanterää iskuilta ja kolhuilta. Älä kohdista sahante-
rään sivuttaista kuormitusta.
Älä missään tapauksessa sahaa kieroja työkappaleita. Työ-
kappaleessa on aina oltava suora reuna, jonka voi painaa oh-
jainkiskoa vasten
Pidä työntöpalikkaa aina säilytyspaikassaan sähkötyöka-
lussa.
Käyttäjän sijainti (katso kuva J)
– Pidä sahan käytön aikana kädet, sormet ja käsivarret
etäällä sahanterästä.
Noudata seuraavia työohjeita:
– Käytä mukana toimitettua työntöpalikkaa (9) ja yleisoh-
jainta (2) aina kun sahaat ohuita työkappaleita ja pysty-
suuntaisia jiirikulmia.
– Käyttö vetosahana:
pidä työkappaleesta kunnolla kiinni ja paina sitä tukevasti
ohjainta vasten.
– Käyttö pöytäsahana:
pidä työkappaleesta kunnolla kiinni molemmin käsin ja
paina sitä tukevasti sahapöytää vasten.
Älä seiso sähkötyökalun edessä samassa linjassa sa-
u
hanterän kanssa, vaan seiso aina sivulla sahanterään
nähden. Tällöin olet suojassa mahdollisen takaiskun vai-
kutuksilta.
Työkappaleen enimmäismitat
Käyttö vetosahana
Suurin sahauspituus Työkappaleen suurin kor-
220 mm
Käyttö pöytäsahana
Pystysuuntainen jiirikulma Työkappaleen suurin kor-
0°
45°
Sahaus − käyttö vetosahana
Kun sahaat vetotoiminnolla, vedä kiinnitetyn työkappaleen
takana olevaa sahanterää eteenpäin.
Tämä käyttötapa soveltuu:
– Pituus- ja poikittaissahaukseen
– Jiirisahaukseen
– Ohuille työkappaleille
Suomi | 109
keus
52 mm
keus
52 mm
35 mm
