3 Integrationsbeispiele

Um Ihnen zu veranschaulichen, wie man unser Gateway mit EnOcean Produkten verwendet
und wie sie durch KNX oder umgekehrt (von KNX nach EnOcean) überwacht und gesteuert
werden können, haben wir Beispiele verschiedener Integrationsszenarien zusammengestellt.

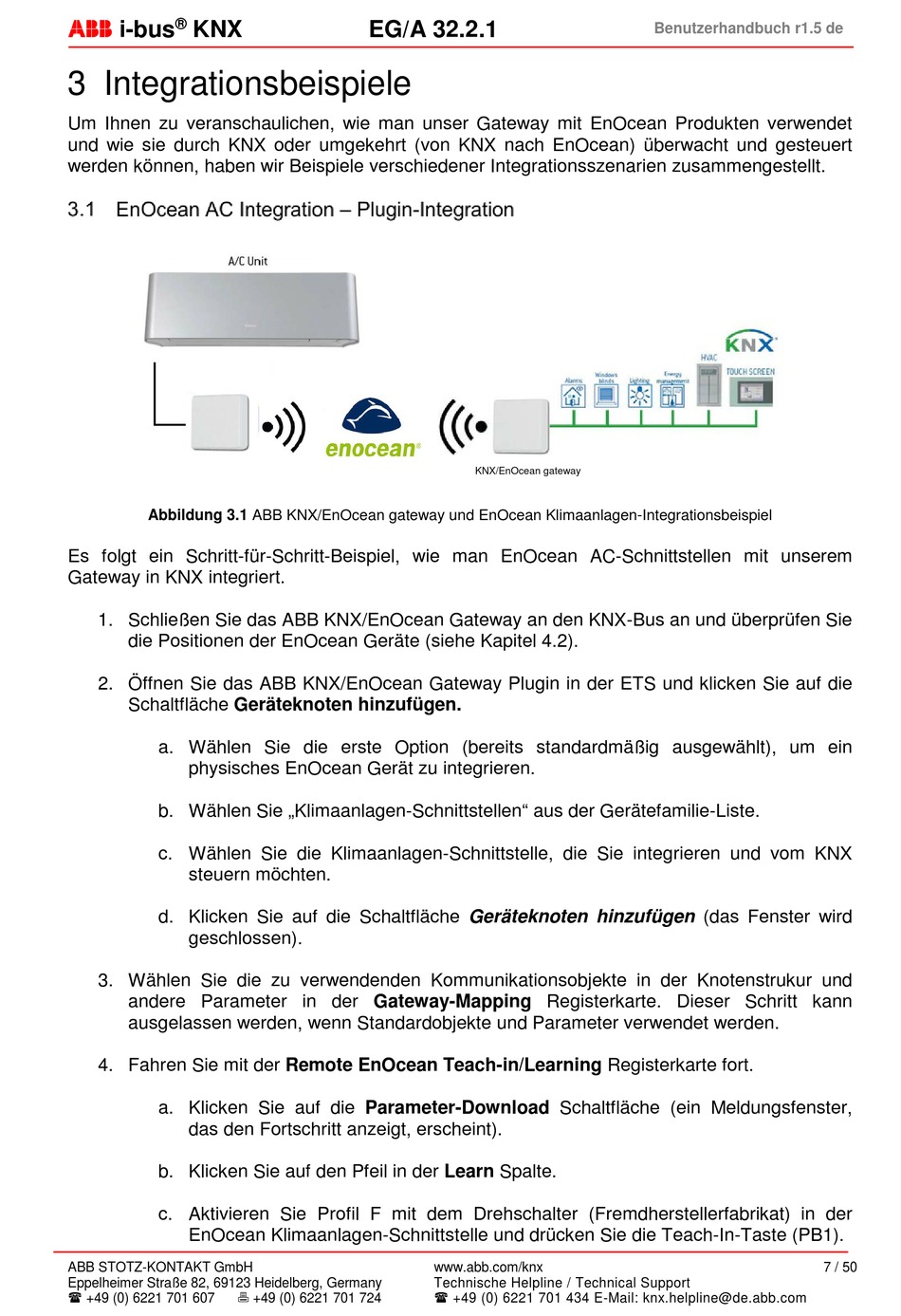

Abbildung 3.1 ABB KNX/EnOcean gateway und EnOcean Klimaanlagen-Integrationsbeispiel
Es folgt ein Schritt-für-Schritt-Beispiel, wie man EnOcean AC-Schnittstellen mit unserem
Gateway in KNX integriert.
1. Schließen Sie das ABB KNX/EnOcean Gateway an den KNX-Bus an und überprüfen Sie
die Positionen der EnOcean Geräte (siehe Kapitel 4.2).
2. Öffnen Sie das ABB KNX/EnOcean Gateway Plugin in der ETS und klicken Sie auf die
Schaltfläche Geräteknoten hinzufügen.
a. Wählen Sie die erste Option (bereits standardmäßig ausgewählt), um ein
physisches EnOcean Gerät zu integrieren.
b. Wählen Sie „Klimaanlagen-Schnittstellen" aus der Gerätefamilie-Liste.
c. Wählen Sie die Klimaanlagen-Schnittstelle, die Sie integrieren und vom KNX
steuern möchten.
d. Klicken Sie auf die Schaltfläche Geräteknoten hinzufügen (das Fenster wird
geschlossen).
3. Wählen Sie die zu verwendenden Kommunikationsobjekte in der Knotenstrukur und
andere Parameter in der Gateway-Mapping Registerkarte. Dieser Schritt kann
ausgelassen werden, wenn Standardobjekte und Parameter verwendet werden.
4. Fahren Sie mit der Remote EnOcean Teach-in/Learning Registerkarte fort.
a. Klicken Sie auf die Parameter-Download Schaltfläche (ein Meldungsfenster,
das den Fortschritt anzeigt, erscheint).
b. Klicken Sie auf den Pfeil in der Learn Spalte.
c. Aktivieren Sie Profil F mit dem Drehschalter (Fremdherstellerfabrikat) in der
EnOcean Klimaanlagen-Schnittstelle und drücken Sie die Teach-In-Taste (PB1).
