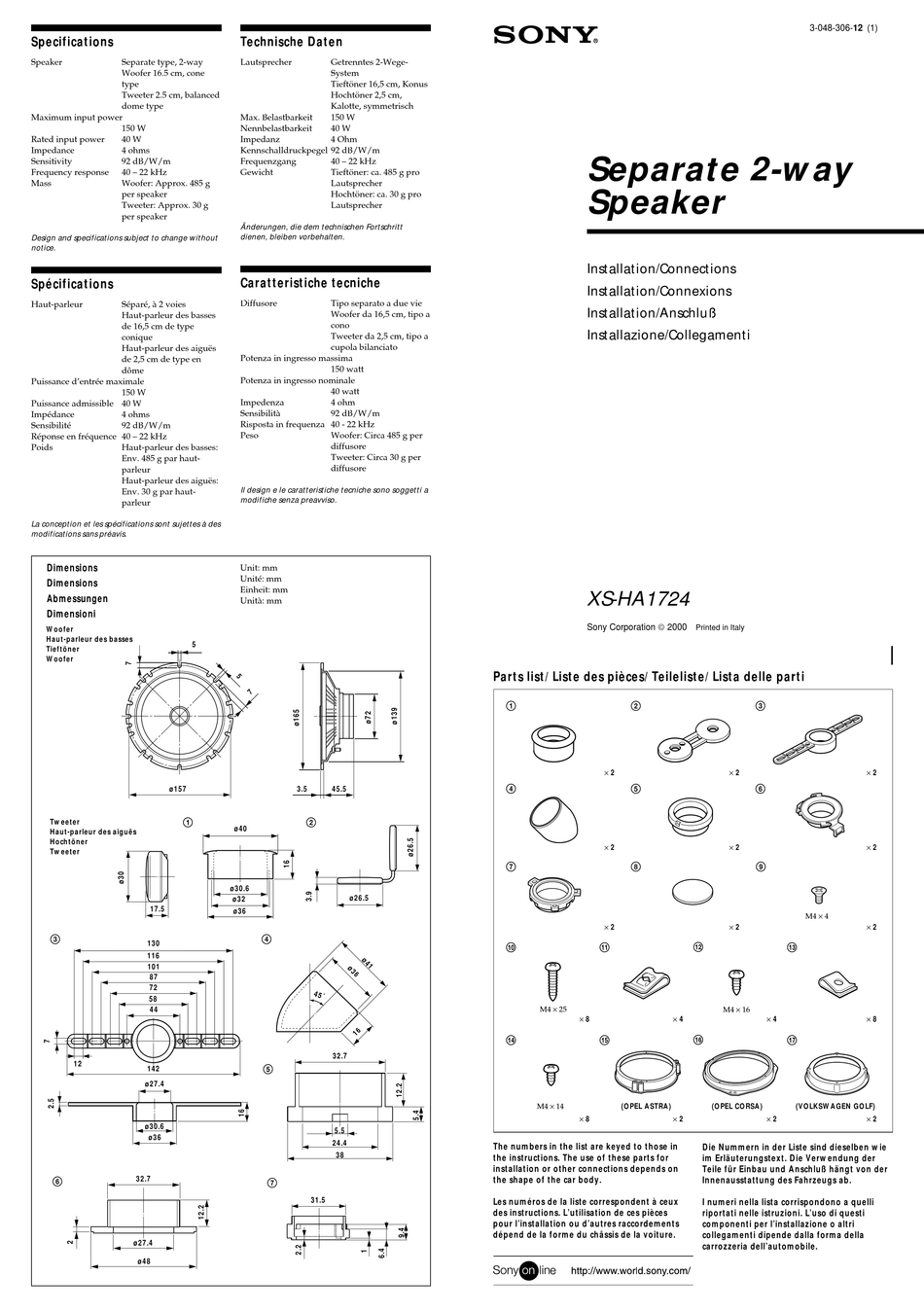

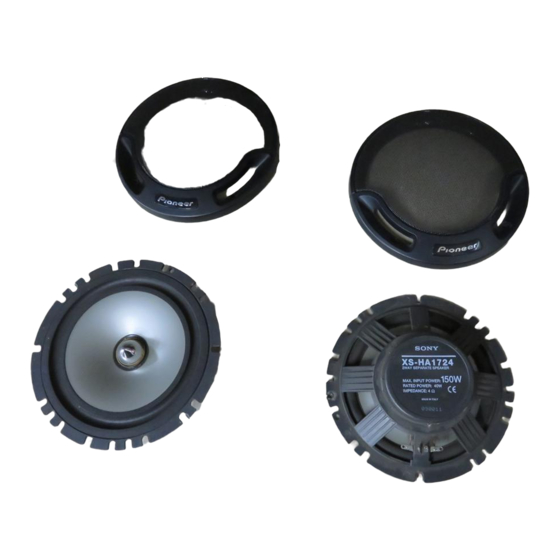

Sony XS-HA1724 Installationsanleitung

Specifications
Speaker Separate type, 2-way
Woofer 16.5 cm, cone
type
Tweeter 2.5 cm, balanced
dome type
Maximum input power
150 W
Rated input power 40 W
Impedance 4 ohms
Sensitivity 92 dB/W/m
Frequency response 40 – 22 kHz
Mass Woofer: Approx. 485 g
per speaker
Tweeter: Approx. 30 g
per speaker
Design and specifications subject to change without
notice.
Spécifications
Haut-parleur Séparé, à 2 voies
Haut-parleur des basses
de 16,5 cm de type
conique
Haut-parleur des aiguës
de 2,5 cm de type en
dôme
Puissance d'entrée maximale
150 W
Puissance admissible 40 W
Impédance 4 ohms
Sensibilité 92 dB/W/m
Réponse en fréquence 40 – 22 kHz
Poids Haut-parleur des basses:
Env. 485 g par haut-
parleur
Haut-parleur des aiguës:
Env. 30 g par haut-
parleur
La conception et les spécifications sont sujettes à des
modifications sans préavis.
Dimensions
Dimensions
Abmessungen
Dimensioni
Woofer
Haut-parleur des basses
5
Tieftöner
Woofer
ø157
Tweeter
1
Haut-parleur des aiguës
Hochtöner
Tweeter
17.5
3
130
116
101
87
72
58
44
12
142
ø27.4
ø30.6
ø36
32.7
6
ø27.4
ø48
Technische Daten
Lautsprecher Getrenntes 2-Wege-
System
Tieftöner 16,5 cm, Konus
Hochtöner 2,5 cm,
Kalotte, symmetrisch
Max. Belastbarkeit 150 W
Nennbelastbarkeit 40 W
Impedanz 4 Ohm
Kennschalldruckpegel 92 dB/W/m
Frequenzgang 40 – 22 kHz
Gewicht Tieftöner: ca. 485 g pro
Lautsprecher
Hochtöner: ca. 30 g pro
Lautsprecher
Änderungen, die dem technischen Fortschritt
dienen, bleiben vorbehalten.
Caratteristiche tecniche
Diffusore Tipo separato a due vie
Woofer da 16,5 cm, tipo a
cono
Tweeter da 2,5 cm, tipo a
cupola bilanciato
Potenza in ingresso massima
150 watt
Potenza in ingresso nominale
40 watt
Impedenza 4 ohm
Sensibilità 92 dB/W/m
Risposta in frequenza 40 - 22 kHz
Peso Woofer: Circa 485 g per
diffusore
Tweeter: Circa 30 g per
diffusore
Il design e le caratteristiche tecniche sono soggetti a
modifiche senza preavviso.
Unit: mm
Unité: mm
Einheit: mm
Unità: mm
3.5 45.5
2
ø40
ø30.6
ø26.5
ø32
ø36
4
32.7
5
5.5
24.4
38
7
31.5
Separate 2-way
Speaker
Installation/Connections
Installation/Connexions
Installation/Anschluß
Installazione/Collegamenti
XS-HA1724
Sony Corporation  2000
Parts list/ Liste des pièces/ Teileliste/ Lista delle parti
1 2
× 2
4 5
× 2
7 8
× 2
0 qa
M4 × 25
× 8
qf qg
M4 × 14
(OPEL ASTRA)
× 8
The numbers in the list are keyed to those in
the instructions. The use of these parts for
installation or other connections depends on
the shape of the car body.
Les numéros de la liste correspondent à ceux
des instructions. L'utilisation de ces pièces
pour l'installation ou d'autres raccordements
dépend de la forme du châssis de la voiture.
3-048-306-12 (1)
Printed in Italy
3
× 2
6
× 2
9
M4 × 4
× 2
qs
qd
M4 × 16
× 4 × 4
qh qj
(OPEL CORSA) (VOLKSWAGEN GOLF)
× 2 × 2
Die Nummern in der Liste sind dieselben wie
im Erläuterungstext. Die Verwendung der
Teile für Einbau und Anschluß hängt von der
Innenausstattung des Fahrzeugs ab.
I numeri nella lista corrispondono a quelli
riportati nelle istruzioni. L'uso di questi
componenti per l'installazione o altri
collegamenti dipende dalla forma della
carrozzeria dell'automobile.
× 2
× 2
× 2
× 8
× 2
