Installation Der Montageschienen Im Rack; Installation Der Rapidrails-Montageschienen - Dell HT118 Installationsanleitung

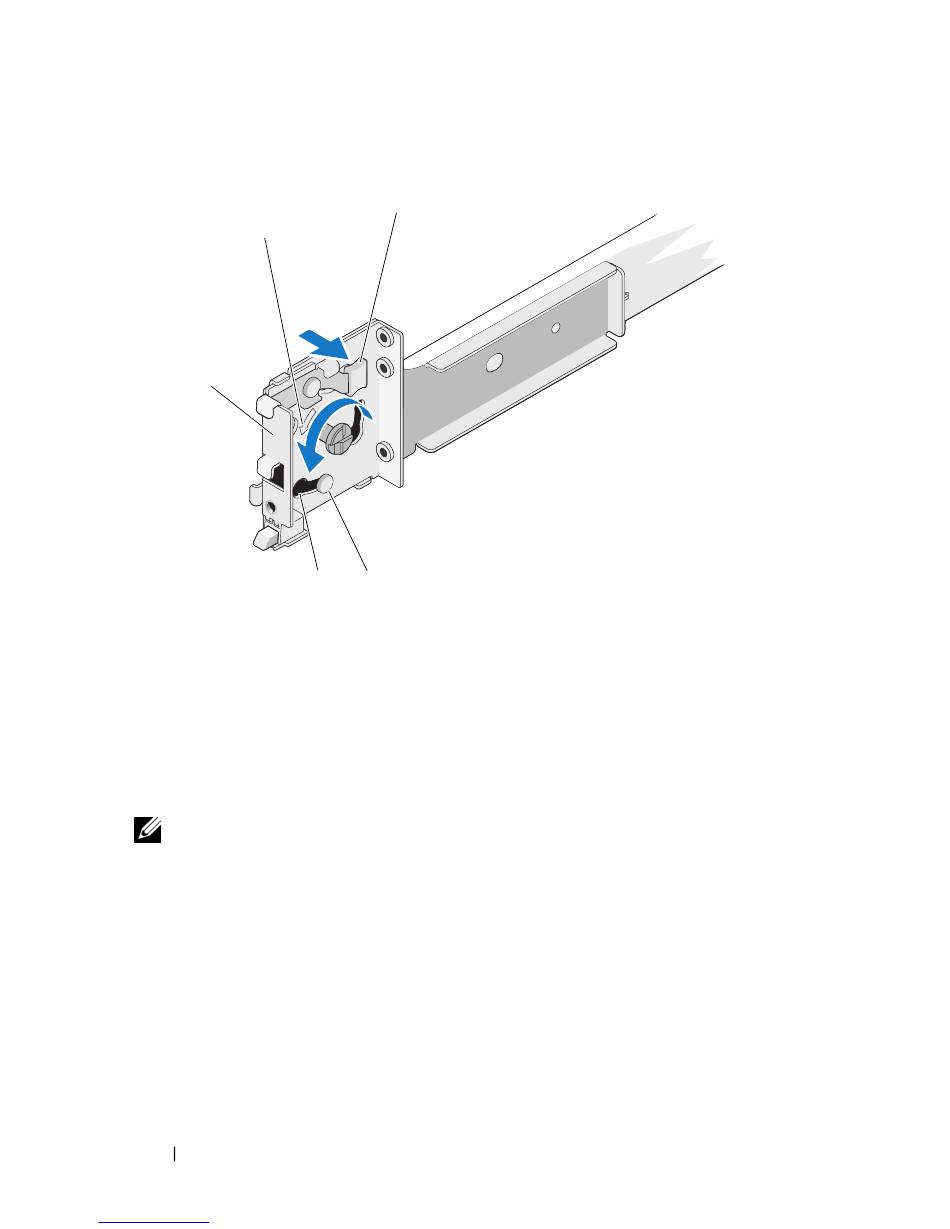

Abbildung 1-4. Position der drehbaren Montagehalterung ändern
1 Montagehalterungsflansch
(RapidRails-Version dargestellt)
4 Abstandshalter (2)

Installation der Montageschienen im Rack

Installation der RapidRails-Montageschienen

ANMERKUNG:
an den Schienensätzen in der RapidRails-Konfiguration befinden.
Siehe Abbildung 1-5.
1 Setzen Sie eine der Montageschienen so an der Vorderseite des
Gestellschranks an, dass sich der zugehörige Montagehalterungsflansch
zwischen den Markierungen (oder an der Markierung mit der richtigen
Zahl) aus dem Schritt „Markieren des Racks" auf Seite 60 an den
vertikalen Schienen befindet (siehe Abbildung 1-5).
Der obere Montagehaken am vorderen Montagehalterungsflansch sollte
in das obere Loch zwischen den Markierungen auf den vertikalen Schienen
eingreifen.
64
Downloaded from www.Manualslib.com
1
5
4 3
Stellen Sie sicher, dass sich die drehbaren Montagehalterungen
Rack-Installationsanleitung
manuals search engine
2
2 Drehbare
Halterung
5 Kerben (2)
3 Freigabehebel
