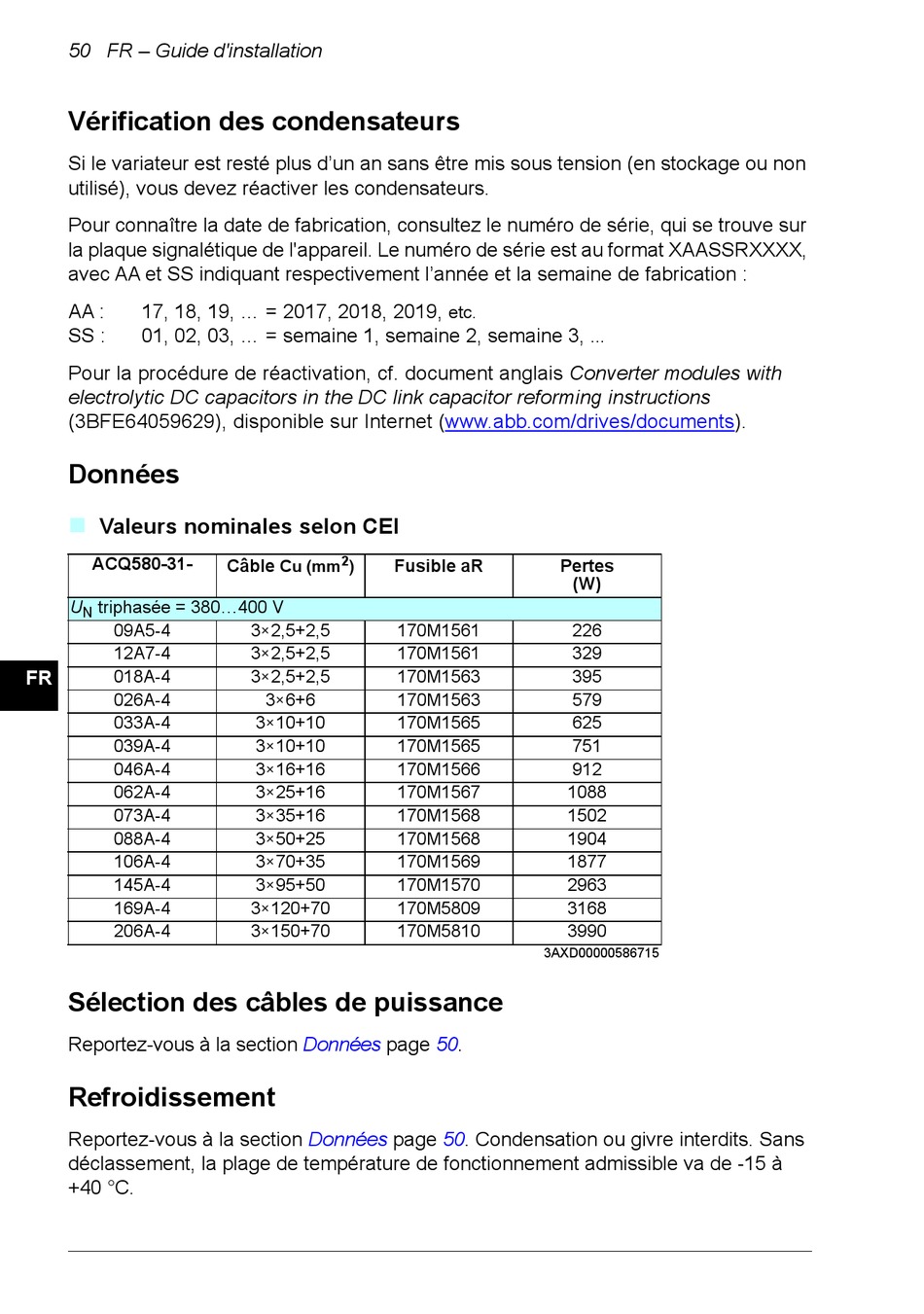

50 FR – Guide d'installation
Vérification des condensateurs
Si le variateur est resté plus d'un an sans être mis sous tension (en stockage ou non
utilisé), vous devez réactiver les condensateurs.
Pour connaître la date de fabrication, consultez le numéro de série, qui se trouve sur
la plaque signalétique de l'appareil. Le numéro de série est au format XAASSRXXXX,
avec AA et SS indiquant respectivement l'année et la semaine de fabrication :
AA : 17, 18, 19, ... = 2017, 2018, 2019,
SS : 01, 02, 03, ... = semaine 1, semaine 2, semaine 3,
Pour la procédure de réactivation, cf. document anglais Converter modules with
DA
electrolytic DC capacitors in the DC link capacitor reforming instructions
(3BFE64059629), disponible sur Internet (www.abb.com/drives/documents).
DA
Données
DE

Valeurs nominales selon CEI
ES
ACQ580-31-
FI
U triphasée = 380...400 V
N
FR
09A5-4
12A7-4
FR 018A-4
026A-4
033A-4
NL
039A-4
046A-4
PL
062A-4
073A-4
PT
088A-4
106A-4
RU
145A-4
169A-4
SV
206A-4
TR
Sélection des câbles de puissance
ZH
Reportez-vous à la section
Refroidissement
Reportez-vous à la section
déclassement, la plage de température de fonctionnement admissible va de -15 à
+40 °C.
2
Câble Fusible aR
Cu (mm )
3×2,5+2,5 170M1561
3×2,5+2,5 170M1561
3×2,5+2,5 170M1563
3×6+6 170M1563
3×10+10 170M1565
3×10+10 170M1565
3×16+16 170M1566
3×25+16 170M1567
3×35+16 170M1568
3×50+25 170M1568
3×70+35 170M1569
3×95+50 170M1570
3×120+70 170M5809
3×150+70 170M5810
Données page 50.
Données page 50. Condensation ou givre interdits. Sans
etc.
...
Pertes
(W)
226
329
395
579
625
751
912
1088
1502
1904
1877
2963
3168
3990
3AXD00000586715
