Inhaltszusammenfassung für Bosch LR 1 Professional
Seite 1
OBJ_BUCH-780-007.book Page 1 Thursday, December 17, 2015 2:38 PM Robert Bosch Power Tools GmbH LR Professional 70538 Stuttgart GERMANY www.bosch-pt.com 1 | 1 G 1 609 92A 275 (2016.01) PS / 256 Downloaded from www.Manualslib.com manuals search engine...
Seite 2
Originalno uputstvo za rad Izvirna navodila hr Originalne upute za rad et Algupärane kasutusjuhend Instrukcijas oriģinālvalodā Originali instrukcija オリジナル取扱説明書 cn 正本使用说明书 ko 사용 설명서 원본 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Lietuviškai ....... . . Puslapis 211 日本語 ........ページ 中文 ........页 한국어 ............페이지 ......................1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 4
OBJ_BUCH-780-007.book Page 4 Thursday, December 17, 2015 2:38 PM LR 1/LR 1 G 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 5
OBJ_BUCH-780-007.book Page 5 Thursday, December 17, 2015 2:38 PM Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...

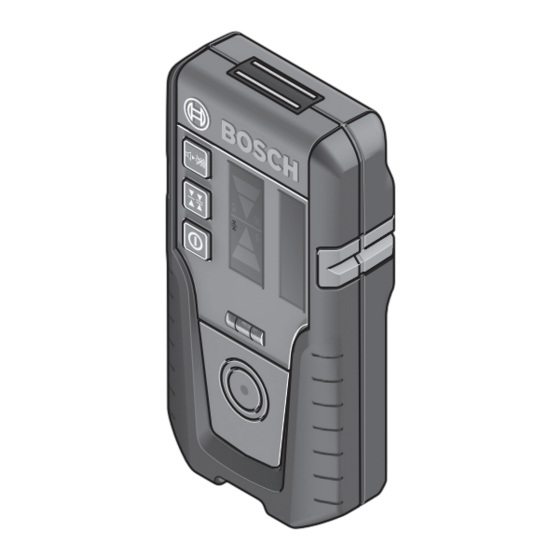

Das Messwerkzeug ist bestimmt zum schnellen Finden von rotierenden Laserstrahlen der in den „Technischen Daten“ angegebenen Wellenlänge. Das Messwerkzeug ist zur Verwendung im Innen- und Außenbereich geeignet. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
* Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Anzeigenelemente a Richtungsanzeige unten b Anzeige Messgenauigkeit „mittel“ c Batteriewarnung d Richtungsanzeige oben e Anzeige Signalton f Mittenanzeige g Anzeige Messgenauigkeit „fein“ Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
4) Die Messgenauigkeit kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonnenein- strahlung) beeinträchtigt werden. Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 10 auf dem Typen- schild. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Halten Sie das Messwerkzeug nicht nah ans Ohr! Der laute Ton kann das Gehör schädigen. Um Energie zu sparen, schalten Sie das Messwerkzeug nur ein, wenn Sie es benutzen. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 10
Die Position des Laserstrahls auf dem Empfangsfeld 6 kann durch einen Signalton an- gezeigt werden. Nach dem Einschalten des Messwerkzeugs ist der Signalton immer ausgeschaltet. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
– Halten Sie das Messwerkzeug stets sauber. – Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten. – Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen fin- den Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Pro- dukten und deren Zubehör. www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10- stellige Sachnummer laut Typenschild des Produkts an.
FUTURE REFERENCE. Keep the measuring tool away from cardiac pacemakers. The mag- net plate 4 generates a field that can impair the function of cardiac pacemakers. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
6 Reception area for the laser beam 7 Display 8 Laser receiver spirit level 9 Latch of battery lid 10 Serial number 11 Battery lid 12 Retainer openings for holder 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
4) The measuring accuracy can be impacted by unfavourable environmental conditions (e.g. direct sun irradiation). The measuring tool can be clearly identified with the serial number 10 on the type plate. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
If the measuring tool is not used for a long period of time, the battery must be removed. The battery can corrode or discharge itself over long periods. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com...
– “Medium” adjustment, (indication b on the display). An audio signal sounds when the accuracy setting is changed. Whenever switching on the measuring tool, the accuracy level “medium” is set. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 18
Aligning with the Spirit Level The measuring tool can be aligned vertically (plumb line) with the spirit level 8. A measuring tool applied out-of-level leads to faulty measurements. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Exploded views and information on spare parts can also be found under: www.bosch-pt.com Bosch’s application service team will gladly answer questions concerning our prod- ucts and their accessories. In all correspondence and spare parts orders, please always include the 10-digit arti- cle number given on the nameplate of the product.
Seite 20
OBJ_DOKU-27392-004.fm Page 20 Thursday, December 17, 2015 4:56 PM 20 | English At www.bosch-pt.co.uk you can order spare parts or arrange the collection of a prod- uct in need of servicing or repair. Tel. Service: (0344) 7360109 E-Mail: boschservicecentre@bosch.com Ireland Origo Ltd.
Seite 21
Guideline 2006/66/EC, defective or used battery packs/batteries, must be collected separately and disposed of in an environmentally correct manner. Batteries no longer suitable for use can be directly returned at: Great Britain Robert Bosch Ltd. (B.S.C.) P.O. Box 98 Broadwater Park North Orbital Road Denham...
OBJ_DOKU-27392-004.fm Page 22 Thursday, December 17, 2015 4:56 PM 22 | Français At www.bosch-pt.co.uk you can order spare parts or arrange the collection of a prod- uct in need of servicing or repair. Tel. Service: (0344) 7360109 E-Mail: boschservicecentre@bosch.com Subject to change without notice.
Alerte du niveau d’alimentation des piles d Affichage supérieur de direction e Signal sonore f Marquage central g Affichage pour la précision de mesure « fine » Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
4) La précision de mesure peut être réduite par des conditions défavorables (par ex. exposition di- recte au soleil). Le numéro de série 10 qui se trouve sur la plaque signalétique permet une identification précise de votre appareil. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
à 0,2 m de distance peuvent atteindre jusqu’à 95 dB(A). » Ne tenez pas l’appareil de mesure près de l’oreille ! Le son fort peut endomma- ger l’ouïe. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 26
Déplacez l’outil de mesure vers le bas en direction de la flèche. A l’approche du mar- quage central 5, seule la pointe de l’affichage de direction d est affichée. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com...
Seite 27
Fixation magnétique (voir figure B) Si une fixation sûre n’est pas absolument nécessaire, vous pouvez fixer l’appareil de mesure à l’aide de la plaque aimantée 4 côté face à des pièces métalliques. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
également sous : www.bosch-pt.com Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires. Pour toute demande de renseignement ou commande de pièces de rechange, préci- sez-nous impérativement le numéro d’article à...
“Datos técnicos”. El aparato de medición es apropiado para ser utilizado en el interior y a la intemperie. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Símbolo de la pila d Indicador de dirección superior e Indicador de señal acústica f Indicador del centro g Indicador de exactitud de medición “fina” Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
(p. ej. en caso de una exposición directa al sol). El número de serie 10 grabado en la placa de características permite identificar de forma unívoca el aparato de medición. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
¡No coloque el aparato de medición demasiado cerca de sus oídos! La fuerte señal acústica puede causar daños auditivos. Para ahorrar energía, encienda el aparato de medición solamente cuando vaya a utili- zarlo. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 34
5, se enciende entonces el indicador del centro f. Si es- tuviese activada la señal acústica se emite un tono permanente. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com...
Si el trabajo a realizar no exigiese una sujeción demasiado firme del aparato de medi- ción, éste puede fijarse por su cara frontal a piezas de acero empleando la base mag- nética 4. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: (0212) 2074511 México Robert Bosch S. de R.L. de C.V. Calle Robert Bosch No. 405 C.P. 50071 Zona Industrial, Toluca - Estado de México Tel. Interior: (01) 800 6271286 Tel. D.F.: 52843062 E-Mail: arturo.fernandez@mx.bosch.com...
Seite 37
Chile Robert Bosch S.A. Calle El Cacique 0258 Providencia – Santiago Tel.: (02) 2405 5500 Ecuador Robert Bosch Sociedad Anonima Ecuabosch Av. Las Monjas nº 10 y Carlos J. Arosamena Guayaquil – Ecuador Tel. (04) 220 4000 Email: atencion.cliente@ec.bosch.com Eliminación Recomendamos que los aparatos de medición, accesorios y embalajes sean someti-...
OBJ_DOKU-27392-004.fm Page 38 Thursday, December 17, 2015 4:56 PM 38 | Português Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch: España Servicio Central de Bosch Servilotec, S.L. Polig. Ind. II, 27 Cabanillas del Campo Tel.: +34 9 01 11 66 97 Reservado el derecho de modificación.
Elementos de indicação a Indicador de direção "para baixo” b Indicação de precisão de medição “média” c Advertência da pilha d Indicador de direção "para cima” Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
4) A exatidão de medição pode ser prejudicada devido a condições ambientais (p. ex. insolação di- reta) desfavoráveis. O número de série 10 sobre a placa de características serve para a identificação inequívoca do seu instrumento de medição. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
No caso de temperaturas ou de oscilações de temperatura ex- tremas é possível que a precisão do instrumento de medição seja prejudicada. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 42
Movimentar o instrumento de medição, para cima, no sentido da seta. Ao se aproxi- mar da marcação central 5 só aparece a ponta da indicação de direção a. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com...
Seite 43
– Soltar o parafuso de fixação 13, empurrar o dispositivo de fixação, p.ex. sobre a régua de medição do nível laser 15 e reapertar o parafuso de fixação 13. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.
Evitare di impiegare lo strumento di misura in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri infiammabili. Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapo- Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
15 Asta metrica telescopica per livella laser* 16 Vite di fissaggio del supporto 17 Supporto * L’accessorio illustrato o descritto nelle istruzioni per l’uso non è compreso nella fornitura standard. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
4) La precisione di misura può venire pregiudicata a causa di condizioni ambientali sfavorevoli (p. es. irradiazione solare diretta). Per un’inequivocabile identificazione del Vostro strumento di misura fate riferimento al numero di serie 10 riportato sulla targhetta di costruzione. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
In caso di non utilizzo per lunghi periodi estrarre la batteria dallo strumento di misura. In caso di lunghi periodi di deposito, la batteria può subire corrosioni oppure si può scaricare. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
«centrale»: – Regolazione «preciso» (visualizzazione g sul display), – Regolazione «medio» (visualizzazione b sul display), In caso di modifica della regolazione della precisione suona un segnale acustico. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 50
è accesa permanentemente, in caso di se- gnale acustico disattivato la visualizzazione è spenta. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
OBJ_DOKU-27392-004.fm Page 52 Thursday, December 17, 2015 4:56 PM 52 | Italiano Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione del prodotto.
Product- en vermogensbeschrijving Vouw de uitvouwbare pagina met de afbeelding van het meetgereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
* Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Indicatie-elementen a Richtingindicatie onder b Indicatie meetnauwkeurigheid „gemiddeld” c Batterijwaarschuwing d Richtingindicatie boven e Indicatie geluidssignaal f Middenindicatie g Indicatie meetnauwkeurigheid „fijn” 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
4) De meetnauwkeurigheid kan nadelig worden beïnvloed door ongunstige omgevingsomstandighe- den (zoals fel zonlicht). Het serienummer 10 op het typeplaatje dient voor de eenduidige identificatie van uw meetgereed- schap. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 56
Houd het meetgereedschap niet dicht bij uw oor. Het luide geluid kan het ge- hoor beschadigen. Om energie te sparen, schakelt u het meetgereedschap alleen in als u het gebruikt. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 57
Meetgereedschap in het midden: Als de laserstraal door het ontvangstveld 6 ter hoogte van de middenmarkering 5 loopt, brandt de middenindicatie f. Indien het ge- luidssignaal is ingeschakeld, klinkt er een aanhoudend signaal. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 58
Bevestigen met magneet (zie afbeelding B) Als een zekere bevestiging niet beslist noodzakelijk is, kunt u het meetgereedschap met de magneetplaat 4 aan de voorzijde op stalen delen hechten. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Explosietekeningen en informatie over ver- vangingsonderdelen vindt u ook op: www.bosch-pt.com Het Bosch-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cij- fers bestaande productnummer volgens het typeplaatje van het product.
Måleværktøjet er beregnet til hurtigt at finde roterende laserstråler med den bølge- længde, der er angivet i „Tekniske data“. Måleværktøjet er egnet til brug indendørs og udendørs. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 61
Displayelementer a Retningsindikator nede b Visning af målenøjagtighed „middel“ c Batteriadvarsel d Retningsindikator oppe e Indikator signaltone f Midterindikator g Visning af målenøjagtighed „fin“ Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
3) afhængigt af rotationslaserens laserklasse og lasertype 4) Målenøjagtigheden kan forringes, hvis betingelserne er ufordelagtige (f.eks. direkte solstråler). Dit måleværktøj identificeres entydigt vha. serienummeret 10 på typeskiltet. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 63
Trykkes der ikke på nogen taste på måleværtøjet i ca. 10 min, når modtagerfeltet i 6 10 min ikke nogen laserstråle, slukker måleværktøjet automatisk for at skåne batteri- et. Frakoblingen vises med en signaltone. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 64
– Tryk til tænding og ændring af signaltone på tasten signaltone 3, til den ønskede lydstyrke vises. Ved middel lydstyrke blinker signaltone-visningen e i displayet, ved høj lydstyrke lyser visningen konstant, ved slukket signaltone slukker den. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit pro- dukt samt reservedele. Eksplosionstegninger og informationer om reservedele findes også under: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
OBJ_DOKU-27392-004.fm Page 66 Thursday, December 17, 2015 4:56 PM 66 | Svenska Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparati- ons ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse Måleværktøj, tilbehør og emballage skal genbruges på...
3) beroende av rotationslaserns laserklass och lasertyp 4) Mätnoggrannheten kan minska till följd av ogynnsamma omgivningsvillkor (t.ex. direkt solbelys- ning). Serienumret 10 på typskylten identifierar mätverktyget entydigt. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 69
Ta bort batteriet om mätverktyget inte används under en längre tid. Batteriet kan vid långtidslagring korrodera eller självurladdas. Drift Driftstart Skydda mätverktyget mot väta och direkt solljus. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
Seite 70
Vid påkopplad ljudsignal avges en signal i långsam takt. Förflytta mätverktyget i pilens riktning uppåt. När centrummarkeringen 5 uppnås, visas endast spetsen på riktningsindikatorn a. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 71
Fastsättning med magnet (se bild B) Om en säker infästning inte är nödvändig kan mätverktyget hängas upp med hjälp av magnetplattan 4 på framsidan av en ståldetalj. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på: www.bosch-pt.com Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör. Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnum- ret som finns på...
Formålsmessig bruk Måleverktøyet er beregnet til hurtig finning av roterende laserstråler på den bølge- lengden som er angitt i «Tekniske data». Måleverktøyet er egnet til innendørs og utendørs bruk. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 74
* Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Visningselementer a Retningsindikator nede b Indikator for målenøyaktighet «middels» c Batterivarsel d Retningsindikator oppe e Indikator lydsignal f Midtindikator g Indikator for målenøyaktighet «fin» 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 75
3) avhengig av rotasjonslaserens laserklasse og lasertype 4) Målenøyaktigheten kan innskrenkes på grunn av ugunstige omgivelsesvilkår (f.eks. direkte sol). Serienummeret 10 på typeskiltet er til en entydig identifisering av måleverktøyet. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 76
Hvis det i ca. 10 min ikke trykkes en tast på måleverktøyet og mottaksfeltet 6 10 min, kobler måleverktøyet seg automatisk ut til skåning av batteriet. Utkoblingen anvises med et lydsignal. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 77
– Til innkopling hhv. skifting av lydsignalet trykker du på tasten for lydsignalet 3 til den ønskede lydstyrken anvises. Ved en middels lydstyrke blinker lydstyrke-indi- katoren e på displayet, ved høy lydstyrke lyser indikatoren permanent, ved utko- plet lydsignal slokner den. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Sprengskisser og informasjon om reservedeler finner du og- så på: www.bosch-pt.com Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål angående våre produkter og deres tilbehør. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com...
OBJ_DOKU-27392-004.fm Page 79 Thursday, December 17, 2015 4:56 PM Suomi | 79 Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produkt- nummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Deponering Måleverktøy, tilbehør og emballasje må...
2) riippuu laservastaanottimen ja pyörivän laserin välisestä etäisyydestä 3) riippuen pyörivän laserin laserluokasta ja laserin tyypistä 4) Mittaustarkkuuteen saattaa vaikuttaa epäsuotuiset olosuhteet (esim. suora auringonpaiste). Tyyppikilvessä oleva sarjanumero 10 mahdollistaa mittaustyökalun yksiselitteisen tunnistuksen. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Kun paristonäyttö c ensin ilmestyy näyttöön 7, voidaan mittaustyökalua käyttää vielä n. 3 h. Poista paristo mittauslaitteesta, ellet käytä sitä pitkään aikaan. Paristo saat- taa hapettua tai purkautua itsestään pitkäaikaisessa varastoinnissa. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Kun mittaustyökalu on käynnistetty on tarkkuus aina ”keskiverto”. Suuntanäytöt Näytöt alhaalla a, keskellä f ja ylhäällä d (kukin mittaustyökalun edessä ja takana) osoittavat pyörivän lasersäteen sijainnin vastaanottokentässä 6. Asentoa voidaan li- Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 84
Pidikkeen 17 avulla voit kiinnittää mittaustyökalun sekä rakennuslaserin mittatan- koon 15 (lisätarvike) että myös muihin maks. 65 mm levyisiin apuvälineisiin. – Ruuvaa pidike 17 kiinnitysruuvin 16 avulla kiinni kiinnikkeeseen 12, mittaustyöka- lun takana. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen kierrätykseen.
εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις. Να διαβάζετε και να τηρείτε αυστηρά τις υποδείξεις ασφαλείας στις οδηγίες χει- ρισμού του περιστρεφόμενου λέιζερ. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
* Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Στοιχεία ένδειξης a Ένδειξη κατεύθυνσης, κάτω b Ένδειξη Ακρίβεια μέτρησης «μεσαία» c Προειδοποίηση μπαταρίας Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
4) Η ακρίβεια μέτρησης μπορεί να επηρεαστεί από δυσμενείς περιβαλλοντικές συνθήκες (π.χ. άμεση ηλιακή ακτινοβολία). Ο αριθμός σειράς 10 στην πινακίδα του κατασκευαστή χρησιμεύει για τη σαφή αναγνώριση του δικού σας εργαλείου μέτρησης. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινο- βολία. Να μην εκθέτετε το εργαλείο μέτρησης σε ακραίες θερμοκρασίες και/ή σε ισχυ- ρές διακυμάνσεις θερμοκρασίας. Για παράδειγμα, να μην το αφήνετε για πολλή Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 90
εργαλείου μέτρησης) δείχνουν τη θέση της περιστρεφόμενης ακτίνας λέιζερ στο πεδίο λήψης 6. Η θέση μπορεί να σηματοδοθεί συμπληρωματικά και με ένα ακουστικό σήμα (βλέπε «Ακουστικό σήμα για ένδειξη της ακτίνας λέιζερ», σελίδα 91). 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 91
Ευθυγράμμιση με το αλφάδι Με τη βοήθεια του αλφαδιού 8 μπορείτε να ευθυγραμμίσετε (να αλφαδιάσετε) το εργα- λείο μέτρησης κάθετα. Ένα υπό κλίση τοποθετημένο εργαλείο μέτρησης οδηγεί σε εσφαλμένες μετρήσεις. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλακτικά τους.
Mıknatıslı plaka 4 nedeniyle veriler geri alınamayacak bi- çimde kaybolabilir. Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullanma ko- şulu ile onartın. Bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
13 Mesnet tespit vidası 14 Mesnet üst kenarı 15 Distomat-Ölçme latası* 16 Mesnet tespit vidası 17 Mesnet * Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
3) Rotasyonlu distomatın lazer sınıfına ve lazer tipine bağlıdır 4) Ölçme hassaslığı elverişsiz koşullar nedeniyle (örneğin doğrudan gelen güneş ışınında) kısıtlana- bilir. Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası 10 ile olur. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 96
Örneğin cihazı uzun süre otomobil içinde bırakmayın. Büyük sıcaklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengelenmesi- ni bekleyin. Aşırı sıcaklıklarda veya büyük sıcaklık değişikliklerinde ölçme cihazının hassaslığı kaybolabilir. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 97
üst yön göstergesi d görülür. Sesli sinyal işlevi açıksa hızlı tempolu bir sesli sinyal duyulur. Ölçme cihazını ok yönünde aşağı hareket ettirin. Merkezi işarete 5 yaklaşıldığında yön göstergesinin d sadece ucu gösterilir. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Mıknatıslı tespit (Bakınız: Şekil B) Mutlaka güvenli bir tespit gerekmiyorsa ölçme cihazını mıknatıslı plaka 4 ile ön tarafın- dan çelik bir parçaya tespit edebilirsiniz. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili aksesuara ilişkin sorularınız- da size memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli ürün kodunu mutlaka belirtin.
Seite 100
Tel.: 0342 2319500 Onarım Bobinaj Raifpaşa Cad. No: 67 İskenderun Hatay Tel.: 0326 6137546 Günşah Otomotiv Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü İstanbul Tel.: 0212 8720066 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 101
ömrünü tamamlamış aküler ayrı ayrı toplanmak ve çevre dos- tu bir yöntemle tasfiye edilmek üzere bir geri dönüşüm merkezine yollanmak zorundadır. Değişiklik haklarımız saklıdır. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
Urządzenie pomiarowe przeznaczone jest do szybkiego lokalizowania obracających się promieni lasera o długości fali podanej w »Danych Technicznych«. Urządzenie pomiarowe dostosowane jest do pracy wewnątrz pomieszczeń i na ze- wnątrz. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 103
Wskaźnik dokładności pomiarowej »średnia« c Alarm wyładowania akumulatora d Wskaźnik kierunku „góra“ e Symbol włączonego sygnału dźwiękowego f Wskaźnik środka g Wskaźnik dokładności pomiarowej »dokładna« Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
4) Niekorzystne warunki (na przykład silne nasłonecznienie) mogą mieć negatywny wpływ na do- kładność pomiarową. Do jednoznacznej identyfikacji narzędzia pomiarowego służy numer serii 10, znajdujący się na tab- liczce znamionowej. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Przy włączaniu urządzenia pomiarowego rozlega się głośny sygnał dźwięko- wy. »Poziom ciśnienia akustycznego sygnału dźwiękowego, skorygowany charak- terystyką częstotliwościową A może osiągnąć przy odstępie, wynoszącym 0,2 m do 95 dB(A).« Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 106
6, na wyświetlaczu zapala się górny wskaźnik kie- runku d. Przy włączonej sygnalizacji akustycznej, sygnał rozbrzmiewa w szybkim takcie. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
– Uchwyt mocujący 17 należy zamocować za pomocą śruby 16 w gnieździe 12, umieszczonym w tylnej części urządzenia pomiarowego. – Poluzować śrubę ustalającą 13, nasunąć uchwyt na np. łatę mierniczą 15 i dokręcić ponownie śrubę 13. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Szyszkowa 35/37 02-285 Warszawa Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły dotyczące usług serwiso- wych online. Tel.: 22 7154460 Faks: 22 7154441 E-Mail: bsc@pl.bosch.com Infolinia Działu Elektronarzędzi: 801 100900 (w cenie połączenia lokalnego) E-Mail: elektronarzedzia.info@pl.bosch.com...
Nepracujte s měřícím přístrojem v prostředí s nebezpečím výbuchu, v němž se nacházejí hořlavé kapaliny, plyny nebo prach. V měřícím přístroji se mohou vytvářet jiskry, jež zapálí prach nebo plyny. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
16 Upevňovací šroub držáku 17 Držák * Zobrazené nebo popsané příslušenství nepatří do standardní dodávky. Zobrazované prvky a Směrový ukazatel dolní b Ukazatel přesnosti měření „střední“ 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
3) v závislosti na třídě laseru a typu laseru rotačního laseru 4) Přesnost měření může být díky nepříznivým okolním podmínkám (např. přímé sluneční záření) omezena. K jednoznačné identifikaci Vašeho měřícího přístroje slouží sériové číslo 10 na typovém štítku. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Nenechávejte jej např. delší dobu ležet v autě. Při větších teplotních výky- vech nechte měřící přístroj nejprve vytemperovat, než jej uvedete do provozu. Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost pří- stroje. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 113
Při zapnutém signálním tónu zazní signál v rychlém taktu. Pohybujte měřícím přístrojem ve směru šipky dolů. Při přiblížení na středovou rysku 5 se zobrazí už jen hrot směrového ukazatele d. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Není-li spolehlivé upevnění bezpodmínečně nutné, můžete měřící přístroj pomocí magnetické destičky 4 čelně připevnit na ocelové díly. Údržba a servis Údržba a čištění – Udržujte měřící přístroj vždy čistý. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 115
Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k ná- hradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na: www.bosch-pt.com Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a je- jich příslušenství. V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uveďte 10místné...
Tento merací prístroj je určený na rýchle vyhľadávanie rotujúcich laserových lúčov s vlnovými dĺžkami, ktoré sú uvedené v časti „Technické údaje“. Tento merací prístroj je vhodný na používanie vo vnútornom aj vonkajšom prostredí. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 117
Indikácia presnosti merania: „stredné“ c Výstraha slabej batérie d Indikácia smeru hore e Indikácia zvukový signál f Stredová indikácia g Indikácia presnosti merania: „jemné“ Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
4) Presnosť merania sa môže pod vplyvom nepriaznivých podmienok (napríklad priame žiarenie sl- nečného svetla) zmenšiť. Na jednoznačnú identifikáciu Vášho meracieho prístroja slúži sériové číslo 10 na typovom štítku. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
– Na zapnutie meracieho prístroja stlačte tlačidlo vypínača 1. Ozvú sa dva zvukové signály a na displeji sa na krátku chvíľu rozsvietia všetky indikácie. – Na vypnutie meracieho prístroja stlačte znova tlačidlo vypínača 1. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 120
Poloha laserového lúča na políčku príjmu laserového lúča 6 môže byť indikovaná zvu- kovým signálom. Po zapnutí meracieho prístroja je zvukový signál vždy vypnutý. Pri zapnutí zvukového signálu si môžete si vybrať medzi dvoma nastaveniami hlasitos- 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
– Udržiavajte svoj merací prístroj vždy v čistote. – Neponárajte merací prístroj do vody ani do iných kvapalín. – Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace pros- triedky ani rozpúšťadlá. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 122
Rozložené obrázky a informácie k náhradným súčias- tkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa na- šich produktov a ich príslušenstva. V prípade akýchkoľvek otázok a objednávok náhradných súčiastok uvádzajte bezpod- mienečne 10-miestne vecné...
Rendeltetésszerű használat A mérőműszer a „Műszaki adatok” alatt megadott hullámhosszúságú forgó lézersuga- rak gyors megtalálására szolgál. A mérőműszer belső tereken és a szabadban is használható. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
Seite 124
Kijelző elemek a Irányjelző lent b „Közepes” mérési pontosság kijelzés c Akkumulátor figyelmeztetés d Irányjelző fent e Hangjel kijelzése f Középkijelzés g „Finom” mérési pontosság kijelzés 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
3) a forgó lézer lézertípusától és lézerosztályától függően 4) A mérési pontosságot hátrányos környezeti feltételek (például közvetlen napsugárzás) befolyá- solhatják. Az ön mérőműszere a típustáblán található 10 gyártási számmal egyértelműen azonosítható. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
– A mérőműszer bekapcsolásához nyomja meg a be-/kikapcsoló billentyűt 1. Ekkor felhangzik két hangjelzés és a kijelzők rövid időre kigyulladnak. – A mérőműszer kikapcsolásához nyomja meg ismét az 1 be-/kikapcsoló billentyűt. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 127
A e hangjelzés-kijelző köze- pes hangerő esetén villog, nagy hangerő esetén folyamatosan világít, és kikapcsolt hangjelzés esetén kialszik. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
A tartalékalkatrészekkel kapcsolatos rob- bantott ábrák és egyéb információk a címen találhatók: www.bosch-pt.com A Bosch Használati Tanácsadó Team szívesen segít, ha termékeinkkel és azok tartozé- kaival kapcsolatos kérdései vannak. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com...
10-jegyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását. Tel.: (061) 431-3835 Fax: (061) 431-3888 Hulladékkezelés A mérőműszereket, a tartozékokat és a csomagolást a környezetvédelmi szempon- toknak megfelelően kell újrafelhasználásra előkészíteni.
– при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки – подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5) 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Измерительный инструмент предназначен для быстрого нахождения вращаю- щихся лазерных лучей с длиной волны, указанной в разделе «Технические дан- ные». Измерительный инструмент пригоден для работы внутри помещений и на откры- том воздухе. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
Seite 132
Индикатор точности измерений «средняя настройка» c Предупреждение о разрядке батареек d Верхний индикатор направления e Индикатор звукового сигнала f Индикатор середины g Индикатор точности измерений «точная настройка» 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
4) Неблагоприятные окружающие условия (напр., прямые солнечные лучи) могут отрицатель- но влиять на точность измерения. Однозначная идентификация Вашего измерительного инструмента возможна по серийному номеру 10 на заводской табличке. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
вой сигнал. «А-взвешенный уровень звукового давления от звукового сигна- ла составляет на расстоянии 0,2 м 95 дБ(A).» Не держите измерительный инструмент близко к уху! Громкий звук может повредить слух. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 135
хнюю часть приемного окошка 6, на дисплее отображается верхний индикатор направления d. При включенном звуковом сигнале сигнал подается с быстрым интервалом. Сдвиньте измерительный инструмент в направлении стрелки вниз. При прибли- Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
нию Вашего продукта и по запчастям. Монтажные чертежи и информацию по за- пчастям Вы найдете также по адресу: www.bosch-pt.com Коллектив сотрудников Bosch, предоставляющий консультации на предмет ис- пользования продукции, с удовольствием ответит на все Ваши вопросы относи- тельного нашей продукции и ее принадлежностей.
Seite 138
Полную и актуальную информацию о расположении сервисных центров и при- ёмных пунктов Вы можете получить: – на официальном сайте www.bosch-pt.ru – либо по телефону справочно – сервисной службы Bosch 8 800 100 8007 (звонок по России бесплатный) Беларусь ИП «Роберт Бош» ООО...
жившие измерительные инструменты и в соответствии с евро- пейской директивой 2006/66/ЕС поврежденные либо отрабо- танные аккумуляторы/батарейки нужно собирать отдельно и сдавать на экологически чистую рекуперацию. Возможны изменения. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
Вимірювальний прилад призначений для швидкого знаходження лазерних променів, що обертаються, з довжиною хвилі, зазначеною в розділі «Технічні дані». Вимірювальний прилад придатний для робіт всередині приміщень та надворі. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 141
Індикатор точності вимірювання «середнє налаштування» c Індикатор зарядженості батарейок d Верхній індикатор напрямку e Індикатор звукового сигналу f Індикатор середини g Індикатор точності вимірювання «точне налаштування» Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
4) На точність вимірювання можуть негативно впливати несприятливі умови (напр., прямі сонячні промені). Для точної ідентифікації вимірювального приладу на заводській табличці позначений серійний номер 10. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
тривалий час в машині. Якщо вимірювальний прилад зазнав впливу перепаду температур, перш ніж вмикати його, дайте йому стабілізувати свою температуру. Екстремальні температури та температурні перепади можуть погіршувати точність вимірювального приладу. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 144
Вимірювальний прилад дуже низько: Якщо лазерний промінь потрапляє у верхню частину приймального віконця 6, на дисплеї з’являється нижній індикатор напрямку a. При увімкнутому звуковому сигналі звуковий сигнал подається з повільним інтервалом. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
середини знаходиться на відстані 45 мм від верхнього краю вимірювального приладу. Вирівнювання ватерпасом За допомогою ватерпаса 8 Ви можете вирівняти вимірювальний прилад за вертикаллю (прямовисно). Перекошений вимірювальний прилад призводить до неправильних результатів вимірювання. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
Seite 146
обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї. При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте...
Seite 147
Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60 Україна Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні. Утилізація Вимірювальні прилади, приладдя і упаковку треба здавати на екологічно чисту...
– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады – босату/жүктеу кезінде пакетті қысатын машиналарды пайдалануға рұқсат берілмейді. – тасымалдау шарттары талаптарын МЕМСТ 15150 (5 шарт) құжатын оқыңыз. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
оны ашық ұстаңыз. Тағайындалу бойынша қолдану Өлшеу құралы “Техникалық мәліметтер”де берілген толқын ұзындығындағы ротациялық лазер сәулелерін жылдам табуға арналған. Өлшеу құралы ішкі мен сыртқы аймақтарда пайдалануға арналған. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
Seite 150
Төмен бағыттау көрсеткіші b “орташа” өлшеу дәлдігінің көрсеткіші c Батарея ескертуі d Жоғары бағыттау көрсеткіші e Сигнал дыбысы индикаторы f Орта көрсеткіші g “дәл” өлшеу дәлдігінің көрсеткіші 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
4) Өлшеу дәлдігіне қолайсыз қоршау шарттары (мысалы тікелей күн сәулелері) жағымсыз әсер етуі мүмкін. Өлшеу құралының зауыттық тақтайшадағы сериялық нөмірі 10 оны дұрыс анықтауға көмектеседі. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
Seite 152
– Өлшеу құралын қосу үшін қосу-өшіру түймешесін 1 басыңыз. Сосын екі сигнал дыбыс шығарып барлық дисплей көрсеткіштері қысқа жанады. – Өлшеу құралын өшіру үшін қосу-өшіру түймешесін 1 қайта басыңыз. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 153
– Сигнал дыбысын қосу немесе ауыстыру үшін сигнал дыбысы 3 пернесін керекті қаттылық көрсетілгенше баса беріңіз. Орташа қаттылықта дисплейде сигнал дыбысының e көрсеткіші жыпылықтайды, жоғары қаттылықта көрсеткіш үздіксіз жанады, ал сигнал дыбысы өшкенде ол өшеді. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Қызмет көрсету шеберханасы өнімді жөндеу және күту, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Қажетті сызбалар мен қосалқы бөлшектер туралы ақпаратты мына мекенжайдан табасыз: www.bosch-pt.com 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
OBJ_DOKU-27392-004.fm Page 155 Thursday, December 17, 2015 4:56 PM Қaзақша | 155 Кеңес беруші Bosch қызметкерлері өнімді пайдалану және олардың қосалқы бөлшектері туралы сұрақтарыңызға тиянақты жауап береді. Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімдің зауыттық тақтайшасындағы 10-санды өнім нөмірін жазыңыз.
Aparatul de măsură este destinat recepţionării rapide a razelor laser rotative de lungi- mea de undă specificată la paragraful „Date tehnice“. Aparatul de măsură este adecvat utilizării în mediul interior şi exterior. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Indicator Precizie de măsurare „medie“ c Avertizare baterii descărcate d Indicator direcţie sus e Indicator semnal acustic f Indicator de mijloc g Indicator Precizie de măsurare „fină“ Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
4) Precizia de măsurare poate fi afectată de condiţiile nefavorabile de mediu (de ex. expunere la ra- diaţii solare directe). Numărul de serie 10 de pe plăcuţa indicatoare a tipului serveşte la identificarea aparatului dumnea- voastră de măsură. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
0,2 m.“ Nu ţineţi aparatul de măsură lângă ureche! Sunetul puternic poate afecta auzul. Pentru a economisi energie, conectaţi aparatul de măsură numai atunci când îl folo- siţi. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 160
Semnal acustic pentru indicarea razei laser Poziţia razei laser în câmpul de recepţie 6 poate fi indicată printr-un semnal acustic. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Întreţinere şi service Întreţinere şi curăţare – Păstraţi întotdeauna curat aparatul de măsură. – Nu cufundaţi aparatul de măsură în apă sau în alte lichide. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
Seite 162
şi la: www.bosch-pt.com Echipa de consultanţă Bosch vă răspunde cu plăcere la întrebări privind produsele noastre şi accesoriile acestora. În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat nu- mărul de identificare compus din 10 cifre, conform plăcuţei indicatoare a tipului pro-...
Измервателният уред е предназначен за бързо откриване на въртящи се лазерни лъчи с посочената в раздела „Технически данни“ дължина на вълната. Измервателният уред е подходящ за работа на открито и в затворени помеще- ния. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 164
Символ за изтощени батерии d Стрелка за отклонение нагоре e Символ за включен звуков сигнал f Символ център g Индикатор за точност на измерване „висока“ 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
4) Вследствие на неблагоприятни работни условия (напр. пряка слънчева светлина) точността на измерване може да бъде влошена. За еднозначното идентифициране на Вашия измервателен уред служи серийният номер 10 на табелката му. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Не излагайте измервателния уред на екстремни температури или резки температурни промени. Напр. не го оставяйте продължително време в авто- мобил. При големи температурни разлики оставяйте измервателният уред да 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 167
начаване на лазерния лъч“, страница 168). Измервателният уред е твърде ниско: Aко лазерният лъч преминава през гор- ната половина на светочувствителното поле 6, на дисплея се изобразява стрел- ката надолу a. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 168
Нивелиране с либела С помощта на либелата 8 можете да ориентирате измервателния уред вертикал- но. Поставянето на измервателния уред наклонен води до грешки в измерване- то. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт мо- жете да получите от нашия сервизен отдел. Монтажни чертежи и информация за резервни части можете да намерите също на адрес: www.bosch-pt.com Екипът на Бош за технически съвети и приложения ще отговори с удоволствие на...
ДОБРО ЧУВАЈТЕ ГИ ОВИЕ УПАТСТВА. Не го принесувајте мерниот уред во близина на пејсмејкери. Магнетната плоча 4 создава поле, кое може да ја наруши функцијата на пејсмејкерите. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 171
8 Либела за ласерскиот приемник 9 Фиксирање на поклопецот на преградата за батерија 10 Сериски број 11 Поклопец на преградата за батеријата 12 Прифат за држачот Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
4) Точноста при мерењето може да се намали поради неповолни услови на околината (напр. директна изложеност на сончеви зраци). Серискиот број 10 на спецификационата плочка служи за јасна идентификација на вашиот мерен уред. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 173
При ставањето на батеријата, внимавајте на половите, според сликата во преградата за батерии. Доколку предупредувањето за батеријата c се појави прв пат на екранот 7, мерниот уред може да работи уште околу 3 ч. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 174
Доколку околу 10 мин. не се притисне ниедно копче на мерниот уред и до приемното поле 6 10 мин. не достигне ласерски зрак, мерниот уред автоматски се исклучува заради заштита на батеријата. Исклучувањето се означува со сигнален тон. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 175
Сигнален тон 3, додека не се постигне саканата јачина на звукот. При средна јачина на звукот, приказот за сигнален тон e трепка на екранот, при повисока јачина на звукот приказот непрекинато свети, при исклучен сигнален тон - се гаси. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 176
Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Експлозивен цртеж и информации за резервни делови ќе најдете на: www.bosch-pt.com 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com...
OBJ_DOKU-27392-004.fm Page 177 Thursday, December 17, 2015 4:56 PM Srpski | 177 Тимот за советување при користење на Bosch ќе ви помогне доколку имате прашања за нашите производи и опрема. За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10- цифрениот...
Seite 178
2 Taster za podešavanje tačnosti merenja 3 Taster za signalni ton 4 Magnetna ploča 5 Središnji marker 6 Prijemno polje za laserski zrak 7 Displej 8 Libela prijemnik za laser 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
3) zavisno od klase i tipa rotacionog lasera 4) Tačnost merenja može se oštetiti nepovoljnim uslovima okoline (na. primer direktnim sunčevim zračenujem. Za jasniju identifikaciju Vašeg mernog alata služi serijski broj 10 na tipskoj tablici. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 180
– Pritisnite blokadu 9 prostora za bateriju napolje i otvorite poklopac prostora za bateriju 11. Pazite pri ubacivanju baterije na prave polove prema slici na prostoru za bateriju. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
– Podešavanje „fino“ (pokazivač g na displej), – Podešavanje „srednje“ (pokazivač b na displej). Pri promeni podešavanja tačnosti čuće se jedan signalni ton. Posle uključivanja mernog alata je tačnost uvek podešena na „sredinu“. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 182
Ravnanje sa libelom Pomoću libele 8 možete centrirati merni alat vertikalno. Koso namešeni merni alat uticaće na pogrešna merenja. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Uvećane crteže i informacije o rezervnim delovima možete naći na našoj adresi: www.bosch-pt.com Bosch tim za savetovanje o upotrebi će vam rado pomoći ako imate pitanja o našim proizvodima i priboru. Molimo da kod svih pitanja i naručivanja rezervnih delova neizostavno navedete broj predmeta sa 10 brojčanih mesta prema tipskoj tablici proizvoda.
Merilno orodje se ne sme nahajati v bližini magnetnih nosilcev podatkov in na magnet občutljivih naprav. Zaradi vpljivov magnetne plošče 4 lahko pride do ne- popravljivih izgub podatkov. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
4) Merilna natančnost se lahko zaradi neugodnih vplivov okolice (npr. direktnega vpada sonca) zmanjša. Jasno identifikacijo Vašega merilnega orodja omogoča serijska številka 10 na tipski ploščici. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 187
Ne izpostavljajte merilnega orodja ekstremnim temperaturam ali ekstremne- mu nihanju temperature. Poskrbite za to, da npr. ne bo ležalo dalj časa v avtomo- bilu. Če je merilno orodje bilo izpostavljeno večjim temperaturnim nihanjem, naj- Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 188
5 se prikaže le še konica smerokaza a. Merilno orodje previsoko: Če preide laserski žarek skozi spodnjo polovico spreje- mnega polja 6, se na displeju pojavi zgornji smerokaz d. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Pritrditev z magnetom (glejte sliko B) V kolikor varna pritrditev ni neobhodno potrebna, lahko merilno orodje s pomočjo ma- gnetne plošče 4 pritrdite s čelne strani na jeklene dele. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Skupina svetovalcev o uporabi podjetja Bosch Vam bo z veseljem v pomoč pri vpraša- njih o naših izdelkih in njihovega pribora. Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.
Mjerni alat je predviđen za brzo pronalaženje rotirajućih laserskih zraka, valnih dužina navedenih u »tehničkim podacima«. Mjerni alat je prikladan za primjenu u zatvorenom prostoru i na otvorenom prostoru. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Indikator preciznosti mjerenja »srednje« c Upozorenje za bateriju d Pokazivač smjera, gore e Pokazivač signalnog tona f Pokazivač sredine g Indikator preciznosti mjerenja »fino« 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 193
3) ovisno od klase lasera i tipa lasera, rotacionog lasera 4) Na točnost mjerenja mogu utjecati nepovoljni uvjeti okoline (npr. izravno Sunčevo zračenje). Za jednoznačno identificiranje vašeg mjernog alata služi serijski broj 10 na tipskoj pločici. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 194
Ako se cca. 10 min ne pritisne nikakva tipka na mjernom alatu i prijemno polje 6 10 min ne prima nikakvu lasersku zraku, tada će se mjerni alat automatski isključiti za očuvanje baterija. Isključivanje će se pokazati signalnim tonom. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 195
željena jačina zvuka. Kod srednje jačine zvuka na displeju će zatreperiti pokazivač signalnog tona e, a kod većih jačina zvuka, stalno će svijetliti pokazivač i ugasit će se kod isključenog signalnog tona. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Povećane crteže i informacije o rezervnim dijelovima možete naći na adresi: www.bosch-pt.com Bosch tim za savjetovanje o primjeni rado će vam pomoći odgovorom na pitanja o na- šim proizvodima i priboru. 1 609 92A 275 | (17.12.15)
OBJ_DOKU-27392-004.fm Page 197 Thursday, December 17, 2015 4:56 PM Eesti | 197 Za slučaj povratnih upita ili naručivanja rezervnih dijelova, molimo vas neizostavno navedite 10-znamenkasti kataloški broj sa tipske pločice proizvoda. Hrvatski Robert Bosch d.o.o Kneza Branimira 22 10040 Zagreb Tel.: (01) 2958051 Fax: (01) 2958050 Zbrinjavanje Mjerne alate, pribor i ambalažu treba dostaviti na ekološki prihvatljivo recikliranje.
2) Sõltuvalt laserkiire vastuvõtja ja pöördlaseri vahelisest kaugusest 3) olenevalt pöördlaseri klassist ja tüübist 4) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) võivad tööpiirkonda kitsendada. Oma mõõteseadet saate identifitseerida andmesildil oleva seerianumbri 10 järgi. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Ärge hoidke mõõteseadet väga kõrgetel ja väga madalatel temperatuuridel, samuti vältige temperatuurikõikumisi. Ärge jätke seadet näiteks pikemaks ajaks autosse. Suuremate temperatuurikõikumiste korral laske mõõteseadmel enne 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 201
Mõõteseade on liiga kõrgel: Kui laserkiir läbib vastuvõtuvälja 6 alumist poolt, ilmub ekraanile ülemine suunanäit d. Sisselülitatud helisignaali korral kõlab helisignaal kiirema intervalliga. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 202
Kanduri ülaserv 14 asub keskkoha märgistusega 5 ühel kõrgusel ja seda saab kasuta- da laserkiire märkimiseks. Magnetiga kinnitamine (vt joonist B) Kui kindel kinnitamine ei ole ilmtingimata vajalik, saab mõõteseadet magnetplaadi 4 abil kinnitada metalldetailide külge. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
2006/66/EÜ tuleb kasutusressursi ammendanud mõõteseadmed ja defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku kogu- da ja keskkonnasäästlikult korduskasutada. Tootja jätab endale õiguse muudatuste tegemiseks. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
Mērinstruments ir paredzēts, lai ātri uzmeklētu rotējošus lāzera starus, kuru staroju- ma viļņa garums atbilst sadaļā „Tehniskie parametri“ norādītajām vērtībām. Mērinstruments ir piemērots lietošanai gan telpās, gan ārpus tām. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 205
Mērīšanas precizitātes indikators „Vidēja“ c Baterijas nolietošanās indikators d Augšējais virzienindikators e Tonālā signāla indikators f Vidus stāvokļa indikators g Mērīšanas precizitātes indikators „Augsta“ Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
3) atkarībā no rotācijas lāzerā izmantojamā lāzera elementa tipa un starojuma klases 4) Mērīšanas precizitāte var samazināties nelabvēlīgos darba apstākļos (piemēram, tiešos saules staros). Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs 10, kas atrodams uz marķējuma plāksnītes. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 207
Lai taupītu enerģiju, ieslēdziet mērinstrumentu tikai tad, ja vēlaties to lietot. – Lai ieslēgtu mērinstrumentu, nospiediet tā ieslēdzēja taustiņu 1. Noskan divi to- nālie signāli un uz mērinstrumenta displeja īslaicīgi parādās visi indikācijas elemen- Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 208
Tonālā signāla izmantošana lāzera stara stāvokļa noteikšanai Lāzera stara augstuma noteikšanai attiecībā pret mērinstrumenta uztveršanas lauku 6 var izmantot arī tonālo signālu. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
4 palīdzību. Apkalpošana un apkope Apkalpošana un tīrīšana – Uzturiet mērinstrumentu tīru. – Neiegremdējiet mērinstrumentu ūdenī vai citos šķidrumos. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
Seite 210
Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, sniedzot atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrā- dājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.
šį lapą atverstą. Prietaiso paskirtis Matavimo prietaisas skirtas „Techniniuose duomenyse“ nurodytų bangų ilgių besisu- kantiems lazerio spinduliams greitai surasti. Matavimo prietaisas skirtas naudoti viduje ir lauke. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
Seite 212
Matavimo tikslumo indikatorius „vidutinis“ c Įspėjamasis baterijos simbolis d Krypties indikatorius viršuje e Garso signalo indikatorius f Vidurinės žymės indikatorius g Matavimo tikslumo indikatorius „didelis“ 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
4) Esant nepalankioms aplinkoms sąlygoms (pvz., tiesiogiai šviečiant saulei), matavimo tikslumas gali pablogėti. Prietaiso firminėje lentelėje yra nurodytas jūsų prietaiso serijos numeris 10, kad jį galima būtų vie- nareikšmiškai identifikuoti. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Kad tausotumėte energiją, matavimo prietaisą įjunkite tik tada, kai jį naudojate. – Norėdami matavimo prietaisą įjungti, paspauskite įjungimo-išjungimo mygtuką 1. Pasigirsta du garsiniai signalai ir trumpam užsidega visi ekrano rodmenys. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 215
Apie lazerio spindulio padėtį lazerio spindulio imtuvo zonoje 6 gali pranešti garsinis si- gnalas. Matavimo prietaisą įjungus, garsinis signalas visada būna išjungtas. Įjungę garsinį signalą, galite pasirinkti vieną iš dviejų garso stiprumų. Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
– Matavimo prietaisas visuomet turi būti švarus. – Nepanardinkite matavimo prietaiso į vandenį ir kitokius skysčius. – Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Negalima naudoti jokių aštrių plovimo priemonių ir tirpiklių. 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 217
Detalius brėžinius ir infor- maciją apie atsargines dalis rasite čia: www.bosch-pt.com Bosch naudotojų konsultavimo tarnybos specialistai mielai atsakys į klausimus apie mūsų gaminius ir papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtžen- klį...
Seite 219
15 アルミ標尺 * 16 ホルダー固定ネジ 17 ホルダー * イラストもしくは記述されたアクセサリーの全てが標準付属品に入っているとは 限りません。 ディスプレイ a 方向表示ランプ 下 b 設定表示ランプ 「中」 c バッテリー警告 d 方向表示ランプ 上 e 信号音表示 f 作動ランプ(中心) g 測定精度表示 「高」 Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
Seite 220
148 x 73 x 30 mm 保護クラス IP 65 IP 65 ( 防塵・防滴仕様 ) ( 防塵・防滴仕様 ) 1) 受光に不利な環境下(直射日光のあたる場所など)で使用した場合、受光器が使用で きる範囲(半径)が狭くなることがあります。 2) レーザー受光器とローテーションレーザー間の距離に応じて異なります 3) ローテーションレーザーのレーザークラスとレーザータイプによって異なる 4) 測定精度は、不利な環境条件(直射日光など)により影響を受けることがあります。 お客様のメジャーリングツールのシリアルナンバー 10 は銘板上に記載されています。 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 221
ジャーリングの精度を低下させることがあります。 – ローテーションレーザーから最低 50 cm 離れた位置にメジャーリング ツールを置いてください。 レーザー光が受光部分 6 に到達するように メジャーリングツールの位置を決めてください。 ローテーションレー ザーの回転速度を最高速度に設定してください。 スイッチ on/off 本機の電源スイッチを入れると、大きな信号音が鳴ります。 「信号音 の音圧レベル(A 特性)は、0.2 m の距離で最大 95 dB(A)になりま す。」 Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
Seite 222
らされます(「レーザー光位置の確認用信号音」 223 ページ参照) 。 メジャーリングツールが低すぎる場合 : 受光部 6 の上半部をレーザー光 が通過すると、下の方向表示ランプ a が点灯します。 信号音のスイッチが入っている場合には、遅い周期で信号音が鳴ります。 本機を矢印に従って上に移動させてください。 センタリングマーク 5 に 近づくと、方向表示ランプの先端 a のみが表示されます。 メジャーリングツールが高すぎる場合 : 受光部 6 の下半部をレーザー光 が通過すると、上の方向表示ランプ d が点灯します。 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 223
さい。 中程度の音量が設定されるとディスプレイ上の信号音表示 e が 点滅し、大きい音量が設定されるとこの表示が継続点灯します。信号 音のスイッチを切るとこの表示は消えます。 操作上の留意点 マーキング メジャーリングツールの両側に装備されたセンタリングマーク 5 を使用 すると、レーザー光が受光部 6 の中心を通過した際にレーザー光の高さ をマーキングすることができます。 センタリングマークはメジャーリン グツールの上端から 45 mm の位置にあります。 気泡管による位置調整 気泡管 8 によりメジャーリングツールを垂直位置に調整することができ ます。 メジャーリングツールが垂直に設置されていないと、測定不良の 原因となります。 Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com manuals search engine...
규정에 따른 사용 본 측정공구는 “ 제품 사양 ” 에 나와 있는 파장의 회전하는 레이저빔을 신 속하게 포착하는 데 사용해야 합니다 . 측정공구를 실내와 실외에서 모두 사용할 수 있습니다 . Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 234
“ 중간 ” 측정 정확도 표시기 c 배터리 경고 표시 d 상단 방향 표시기 e 신호음 표시기 f 중간 표시기 g “ 미세 ” 측정 정확도 표시기 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 235
4) 측정 정확도는 부적절한 환경 조건 ( 예 : 직사광선 ) 에 영향을 받을 수 있습니다 . 귀하의 측정공구를 정확히 식별하려면 타입 표시판에 나와있는 일련 번호 10 을 확인하십시오 . Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 236
측정공구를 귀에 가까이 대지 마십시오 ! 강한 소음으로 인해 청력이 손상 될 수 있습니다 . 에너지를 절약할 수 있도록 측정공구를 사용할 때만 전원을 켜십시오 . 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 237
측정공구가 중간일 경우 : 레이저빔이 수신 부위 6 의 중심점 표시 5 의 높이 에서 움직이면 , 중간 표시기 f 가 켜집니다 . 신호음 기능이 켜진 경우 연속 으로 소리가 납니다 . Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 238
자석을 사용하여 고정하기 ( 그림 B 참조 ) 완전한 고정이 필요하지 않은 경우에는 자기판 4 를 사용하여 측정공구의 상 단 부위를 철재에 고정할 수 있습니다 . 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 239
고객 콜센터 : 080-955-0909 이메일 상담 : Bosch-pt.hotline@kr.bosch.com 문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10 자리 의 부품번호를 알려 주십시오 . Bosch Korea, RBKR Mechanics and Electronics Ltd. PT/SAX-ASA 298 Bojeong-dong Giheung-gu Yongin-si, Gyeonggi-do, 446-913 Republic of Korea 080-955-0909 처리...
Seite 240
/66/6002 يجبEC الغيب صالحة لالستعمال، وحسب التوجيه األورورع أن يتم جمع المباكم/البطاريات التالفة أو المستهلكة يلی انفباد .ليتم التخلص منها رطبيقة منصفة رالبيئة ين طبيق التدويب .نحتفظ بحق إدخال التعديالت 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 242
)B التثبيت بواسطة المغناطيس (تراجع الصورة إن لم يكن من الضبوري تثبيتها رشكل محكم، فيمكن لصق يدة القياس رالجانب .4 الجبهع يلی أجزاء فوالذية رواسطة الصفيحة المغناطيسية 1 609 92A 275 | (17.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 243
عدة القياس منتصفة: يندما يمب شعاع الليزر رحقل االستقبال 6 يلی مستوی ،. إن كان قد تم تشغيل اإلشارة الصوتيةf يالمة االنتصاف 5 يضعء مؤشب االنتصاف .تنطلق إشارة صوتية مستمبة Bosch Power Tools 1 609 92A 275 | (17.12.15) Downloaded from www.Manualslib.com...
Seite 248
/91/2102 و بستریهسی خراب یس ىراودهEU و داتورالعمل اروپسئی /66/6002 بسیستی جداگسنه وEC بر ااسس آیین نسمه ی اروپسیی .متنساب بس محیط زیست جمع آوری شوند .حق هر گونه تغییری محفوظ است 1 609 92A 275 | (8.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 249
:یدکی و متعلقست را میتوانید در اسیت نسمبرده زیر جستجو نمسیید www.bosch-pt.com تیم مشسور خدمست پس از ىروش شرکت بوش بس کمسل میل به ائواالت شمس در .بسره خرید، طرز ااتفسده و تنظیم محصوالت و متعلقست پساخ میدهد Bosch Power Tools 1 609 92A 275 | (8.12.15) Downloaded from www.Manualslib.com...
Seite 250
ارتفسع پرتو لیزر را در حین عبور آن از میسن مرکز میدان دریسىت 6 عالمت گذاری 54 میلیمتری لبه بسالئی ابزار اندازه گیریmm کنید. عالمت گذاری مرکز در ىسصله .قرار دارد 1 609 92A 275 | (8.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 251
دریسىت 6 نشسن می دهند. این موقعیت بوایله یک صدای ایگنسل نیز قسبل نشسن دادن اات (رجوع شود به مبحث «صدای ایگنسل (هشدار صوتی) برای .250 نشسن دادن پرتو لیزر»، صفحه Bosch Power Tools 1 609 92A 275 | (8.12.15) Downloaded from www.Manualslib.com...
Seite 252
اینکه آنرا مورد ااتفسده قرار بدهید. دمسی حسد (گرمس و ارمسی شدید) و یس .نواسن شدید دمس می تواند در دقت اندازه گیری تأثیر منفی بگذارد 1 609 92A 275 | (8.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 253
) ارتفسعx عرضx اندازه (طول (ایمنی درIP 65 (ایمنی درIP 65 نوع/درجه ایمنی برابر گرد و غبسر و برابر گرد و غبسر و )نفوذ آب )نفوذ آب Bosch Power Tools 1 609 92A 275 | (8.12.15) Downloaded from www.Manualslib.com manuals search engine...
Seite 254
نشسنگر جهت پسئینی نمسیشگر دقت اندازه گیری متواط نشسنگر میزان شسرژ بستری نشسنگر جهت بسالئی نشسنگر ایگنسل (هشدار) صوتی )نشسنگر مرکز (میسنه »نمسیشگر دقت اندازه گیری «دقیق 1 609 92A 275 | (8.12.15) Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine...
Seite 255
این ابزار اندازه گیری برای یسىتن اریع پرتوهسی دوّ ار لیزر، مطسبق بس طول موج .مندرج در جدول «مشخصست ىنی» در نظر گرىته شده اات این ابزار برقی برای ااتفسده در ىضسی بیرونی و ىضسی داخلی اسختمسن در نظر .گرىته شده اات Bosch Power Tools 1 609 92A 275 | (8.12.15) Downloaded from www.Manualslib.com...
