SIMATIC HMI
KTP700F Mobile Arctic
Produktinformation
A5E49199858
Gültigkeit

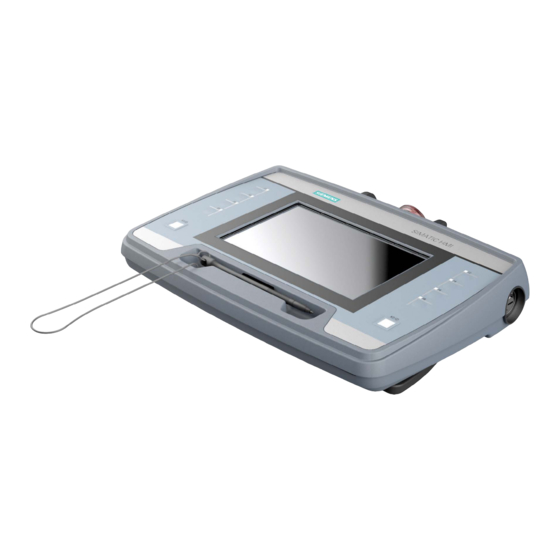

Die vorliegende Produktinformation gilt für das Bediengerät SIMATIC HMI KTP700F Mobile Arctic mit der Artikelnummer
6AV2145-6GB06-0AA0.
Das Bediengerät SIMATIC HMI KTP700F Mobile Arctic basiert auf folgenden Standardgeräten:
● In Bezug auf die Hardware und Tasten, Elektronik und Schnittstellen sowie das Display:
SIMATIC HMI KTP700F Mobile mit der Artikelnummer 6AV2125-2GB23-0AX0.
● In Bezug auf das Gehäuse:
SIMATIC HMI KTP900F Mobile mit der Artikelnummer 6AV2125-2JB23-0AX0.
In der vorliegenden Dokumentation wird für die Standardgeräte die jeweilige Kurzform "KTP700F Mobile" bzw. "KTP900F
Mobile" verwendet und die Bediengeräte allgemein als Mobile Panels bezeichnet.
Die vorliegende Produktinformation beschreibt die technischen Unterschiede des Bediengeräts zu den Standardgeräten. Die
Hinweise in dieser Produktinformation sind den Aussagen in der folgenden zugrunde liegenden Dokumentation der
Standardgeräte in der Verbindlichkeit übergeordnet:
● Gesamtdokumentation "Mobile Panels 2nd Generation" (https://support.industry.siemens.com/cs/ww/de/ps/14746/man)
● Betriebsanleitung "Mobile Panels 2nd Generation" (https://support.industry.siemens.com/cs/ww/de/view/109477845)
Soweit nicht anderweitig in diesem Dokument beschrieben, gelten für das KTP700F Mobile Arctic sämtliche Angaben in der
Dokumentation der Standardgeräte, d. h. Angaben zu Hardware, Betriebssystem, Software, Projektierung, Wartung und
Service.
Die in der vorliegenden Produktinformation genannten Systemkomponenten sind für den erweiterten
Betriebstemperaturbereich zugelassen. Sie können zusammen mit dem KTP700F Mobile Arctic betrieben werden, so wie in
der Betriebsanleitung "Mobile Panels 2nd Generation" für die Standardgeräte beschrieben.
Hinweis
Das vorliegende Dokument gehört zum Gerät und wird auch bei wiederholten Inbetriebnahmen benötigt. Bewahren Sie
mitgelieferte und ergänzende Dokumente während der gesamten Lebensdauer des Geräts auf.
Geben Sie alle zugehörigen Dokumente an den nachfolgenden Eigentümer des Geräts weiter.
© Siemens AG 2020. Alle Rechte vorbehalten
A5E49199858-AA, 02/2020
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SIMATIC HMI KTP700F Mobile Arctic
Inhaltszusammenfassung für Siemens SIMATIC HMI KTP700F Mobile Arctic
- Seite 1 Produktinformation A5E49199858 Gültigkeit Die vorliegende Produktinformation gilt für das Bediengerät SIMATIC HMI KTP700F Mobile Arctic mit der Artikelnummer 6AV2145-6GB06-0AA0. Das Bediengerät SIMATIC HMI KTP700F Mobile Arctic basiert auf folgenden Standardgeräten: ● In Bezug auf die Hardware und Tasten, Elektronik und Schnittstellen sowie das Display: SIMATIC HMI KTP700F Mobile mit der Artikelnummer 6AV2125-2GB23-0AX0.
-
Seite 2: Produktbeschreibung
Überblick Produktbeschreibung Das Bediengerät mit Glas-Touchscreen ist für den Einsatz im wettergeschützten Bereich bei niedrigen Umgebungstemperaturen konzipiert, z. B. in der Kühltechnik. Alle Mobile Panels verfügen über die gleiche Funktionalität und werden ausschließlich mit der innovativen HMI-Software WinCC projektiert. Die Engineering-Software ist eingebunden in das Engineering Framework "Totally Integrated Automation Portal". -
Seite 3: Aufbau Des Geräts
Aufbau des Geräts ① Schlüsselschalter ② Zustimmtaster ③ NOT-Halt/Stopp-Taster ④ Fallschutz für den NOT-Halt/Stopp-Taster ⑤ Abdeckkappe für die USB-Schnittstelle ⑥ Griff ⑦ Funktionstastenblöcke ⑧ Display mit Touchscreen ⑨ Leuchtdrucktaster ⑩ Halterung mit Touch-Stift Anschlusskabel Folgende Anschlusskabel KTP Mobile sind für das Gerät freigegeben: Produktbezeichnung und Länge Artikelnummer Anschlusskabel 2 m KTP Mobile... -
Seite 4: Allgemeine Sicherheitshinweise
"Speicherabbild des Betriebssystems auswählen" die Option "Speicherabbilder von einem anderen Ort" aktivieren und die Datei mit dem Speicherabbild des Betriebssystems aus dem Dateisystem auswählen. Sie finden die Bediengeräte-Image-Datei im Installationsverzeichnis von WinCC unter folgendem Pfad: "\Siemens\Automation\Portal V<TIA-Version>\Data\Hmi\Transfer\<Bediengeräte-Image- Version>\Images\KTP_7_Mobile_Arctic". Fehlersicherer Betrieb Sicherheitsbezogene Dialoge Dialog "Fatal Error"... -
Seite 5: Warten Und Instand Setzen
Warten und Instand setzen Es gelten die Angaben in der Betriebsanleitung "Mobile Panels 2nd Generation". Hinweis Kondensation gefährdet das Geräteinnere Nach dem Transport des Bediengeräts bei niedrigen Temperaturen oder wenn das Bediengerät Temperaturschwankungen ausgesetzt wurde, kann sich Feuchtigkeit am Bediengerät oder im Geräteinneren niederschlagen (Kondensation). Das Gerät kann beschädigt werden mit Folgen für die Maschine oder Anlage. -
Seite 6: Technische Angaben
Technische Angaben Maßbild KTP700F Mobile Arctic Alle Angaben in mm Zertifikate und Zulassungen Zulassungen Es gelten die auf der Geräterückseite angegebenen Zulassungen. Technische Daten Dieses Kapitel enthält die technischen Daten des KTP700F Mobile Arctic, die sich von den technischen Daten des KTP700F Mobile unterscheiden. -
Seite 7: Klimatische Umgebungsbedingungen
Bei Betauung trocknen Sie das Bediengerät komplett oder schalten es erst nach einer Wartezeit von ca. 4 Stunden ein. • Technische Unterstützung Technische Unterstützung zu Ihrem Gerät finden Sie mit Angabe der MLFB unter: ● Technical Support (https://support.industry.siemens.com/cs/ww/de/) Siemens AG Division Digital Factory Postfach 48 48... -
Seite 8: Product Information
Product Information A5E49199858 Applicability This product information applies to the HMI device SIMATIC HMI KTP700F Mobile Arctic with article number 6AV2145-6GB06-0AA0. The HMI device SIMATIC HMI KTP700F Mobile Arctic is based on the following standard devices: ● Regarding the hardware and keys, electronics and interfaces, and the display: SIMATIC HMI KTP700F Mobile, with the article number 6AV2125-2GB23-0AX0 ●... -
Seite 9: Product Description
Overview Product description The HMI device with glass touch screen is designed for use in weather-protected areas with low ambient temperatures, e.g. in cooling technology. All Mobile Panels have the same functionality and are exclusively configured with the innovative HMI software WinCC. The engineering software is integrated into the engineering framework "Totally Integrated Automation Portal". -
Seite 10: Design Of The Device
Design of the device ① Keyswitch ② Enabling button ③ Emergency stop / stop button ④ Fall protection for the emergency stop / stop button ⑤ Cover cap for USB port ⑥ Handle ⑦ Function key blocks ⑧ Display with touch screen ⑨... -
Seite 11: General Safety Instructions
"Select an OS image file" and select the file with the image of the operating system from the file system. You can find the HMI device image file in the WinCC installation directory under the following path: "\Siemens\Automation\Portal V<TIA version>\Data\Hmi\Transfer\<HMI device image version>\Images\KTP_7_Mobile_Arctic". Fail-safe operation Safety-oriented dialogs "Fatal Error"... -
Seite 12: Maintenance And Servicing
Maintenance and servicing The data in the operating instructions "Mobile Panels 2nd Generation" applies. Note Condensation endangers the interior of the device After transporting the HMI device at low temperatures or if the HMI device has been exposed to temperature fluctuations, moisture can condense on the HMI device or inside the device (condensation). -
Seite 13: Technical Specifications
Technical specifications Dimension drawing KTP700F Mobile Arctic All dimensions in mm Certificates and approvals Approvals The device is certified as shown on the rear of the device. Technical specifications This section contains the technical specifications of the KTP700F Mobile Arctic, which differ from the technical specifications of the KTP700F Mobile. -
Seite 14: Operating Conditions
In case of condensation, dry the HMI device completely or switch it on only after a waiting period of about 4 hours. • Technical Support You can find technical support for your device by entering the MLFB under: Siemens AG ● Technical support (https://support.industry.siemens.com/cs/ww/en/) Division Digital Factory Postfach 48 48 KTP700F Mobile Arctic KTP700F Mobile Arctic 90026 NÜRNBERG... -
Seite 15: Information Produit
Information produit A5E49199858 Validité La présente information produit est valable pour le pupitre opérateur SIMATIC HMI KTP700F Mobile Arctic avec le n° d'article 6AV2145-6GB06-0AA0. Le pupitre opérateur SIMATIC HMI KTP700F Mobile Arctic est basé sur les appareils standard suivants : ●... -
Seite 16: Vue D'ensemble
Vue d'ensemble Description du produit Le pupitre tactile avec un écran en verre est conçu pour une utilisation dans une zone protégée contre les intempéries avec des températures ambiantes faibles, par ex. dans la technique de refroidissement. Tous les Mobile Panels disposent de la même fonctionnalité et sont configurés exclusivement avec le logiciel IHM innovant WinCC. - Seite 17 Structure de l'appareil ① Commutateur à clé ② Bouton d'assentiment ③ Bouton-poussoir d'arrêt d'urgence/d'arrêt ④ Protection antichoc du bouton-poussoir d'arrêt d'urgence/d'arrêt ⑤ Cache-bornes pour l'interface USB ⑥ Poignée ⑦ Pavés de touches de fonction ⑧ Afficheur à écran tactile ⑨ Boutons-poussoirs lumineux ⑩...
-
Seite 18: Consignes Générales De Sécurité
Vous trouverez le fichier image du pupitre opérateur dans le répertoire d'installation de WinCC sous le chemin suivant : "\Siemens\Automation\Portal V<Version de TIA>\Data\Hmi\Transfer\<Version d'image du pupitre opérateur>\Images\KTP_7_Mobile_Arctic". Mode de sécurité... -
Seite 19: Maintenance Et Entretien
Maintenance et entretien Les indications contenues dans les instructions de service "Mobile Panels 2nd Generation" s'appliquent. Remarque La condensation menace d'endommager l'intérieur du boîtier Après le transport du pupitre opérateur à basses températures ou lorsqu'il a subi des variations de température, de la condensation peut se former dans ou sur le pupitre opérateur. -
Seite 20: Caractéristiques Techniques
Caractéristiques techniques Dessin coté KTP700F Mobile Arctic Dimensions en mm Certificats et homologations Homologations Les homologations valables pour le pupitre sont celles indiquées au dos de l'appareil. Caractéristiques techniques Ce chapitre contient les caractéristiques techniques du KTP700F Mobile Arctic, qui diffèrent des caractéristiques techniques du KTP700F Mobile. -
Seite 21: Assistance Technique
• 4 heures environ. Assistance technique Vous trouverez une assistance technique pour votre appareil en indiquant le n° de référence sous : Siemens AG ● Support technique (https://support.industry.siemens.com/cs/ww/en/) Division Digital Factory Postfach 48 48 KTP700F Mobile Arctic KTP700F Mobile Arctic 90026 NÜRNBERG... -
Seite 22: Informazioni Sul Prodotto
Informazioni sul prodotto A5E49199858 Validità Le presenti informazioni sul prodotto sono valide per il pannello operatore SIMATIC HMI KTP700F Mobile Arctic con il numero di articolo 6AV2145-6GB06-0AA0. Il pannello operatore SIMATIC HMI KTP700F Mobile Arctic si basa sulle seguenti apparecchiature standard: ●... -
Seite 23: Descrizione Del Prodotto
Panoramica Descrizione del prodotto Il pannello operatore con touchscreen in vetro è stato progettato per l'impiego nelle aree protette dagli agenti atmosferici a bassa temperatura ambiente, ad es. nel settore della refrigerazione. I Mobile Panels hanno tutti le stesse funzioni e si progettano esclusivamente con l'innovativo software di engineering per HMI WinCC che è... - Seite 24 Struttura del dispositivo ① Interruttore a chiave ② Tasto di conferma ③ Arresto d'emergenza/tasto STOP ④ Protezione dalla caduta per l'arresto d'emergenza/il tasto STOP ⑤ Cappuccio di chiusura per interfaccia USB ⑥ Maniglia ⑦ Gruppi di tasti funzione ⑧ Display con touchscreen ⑨...
-
Seite 25: Avvertenze Generali Sulla Sicurezza
Il file di immagine dei pannelli operatore si trova nella directory di installazione di WinCC, nel percorso: "\Siemens\Automation\Portal V<versione TIA\Data\Hmi\Transfer\<versione del file di immagine dei pannelli operatore>\Images\KTP_7_Mobile_Arctic". - Seite 26 Manutenzione e messa in servizio Fare riferimento ai dati tecnici riportati nelle istruzioni operative "Mobile Panels 2nd Generation". Nota La condensa può danneggiare l'interno dell'apparecchiatura Se si trasporta il pannello operatore a basse temperature o lo si espone a sbalzi termici, l'umidità può depositarsi (condensare) sia sulla superficie esterna che all'interno dell'apparecchiatura, danneggiandola e causando problemi alle macchine o all'impianto.
-
Seite 27: Dati Tecnici
Dati tecnici Disegno quotato di KTP700F Mobile Arctic Tutti i dati sono espressi in mm Certificazioni e omologazioni Omologazioni Valgono le omologazioni indicate sul retro del dispositivo. Dati tecnici Questo capitolo riporta i dati tecnici del KTP700F Mobile Arctic che sono diversi da quelli del KTP700F Mobile. I rimanenti dati tecnici sono riportati nelle istruzioni operative "Mobile Panels 2nd Generation". -
Seite 28: Supporto Tecnico
In caso di condensa asciugare perfettamente il pannello operatore o accenderlo solo dopo un tempo di attesa di ca. 4 ore. • Supporto tecnico Per ricevere supporto tecnico sul proprio dispositivo specificare il numero di ordinazione in: Siemens AG ● Technical Support (https://support.industry.siemens.com/cs/ww/en/) Division Digital Factory Postfach 48 48 KTP700F Mobile Arctic KTP700F Mobile Arctic 90026 NÜRNBERG... -
Seite 29: Información Del Producto
Información del producto A5E49199858 Validez La presente Información de producto es válida para el panel de operador SIMATIC HMI KTP700F Mobile Arctic, referencia 6AV2145-6GB06-0AA0. El panel de operador SIMATIC HMI KTP700F Mobile Arctic se basa en los siguientes paneles estándar: ●... - Seite 30 Sinopsis Descripción de producto El panel de operador con pantalla táctil de cristal ha sido diseñado para el uso en áreas protegidas de la intemperie con baja temperatura ambiente, como se dan, por ejemplo, en el sector del frío. Todos los Mobile Panels disponen de las mismas funciones y se configuran exclusivamente con el innovador software WinCC para HMI.
- Seite 31 Diseño del panel ① Interruptor de llave ② Pulsador de validación ③ Pulsador de parada de emergencia/normal ④ Protección antichoque para el pulsador de parada de emergencia/normal ⑤ Tapa para la interfaz USB ⑥ ⑦ Bloques de teclas de función ⑧...
-
Seite 32: Funcionamiento De Seguridad
El archivo de imagen del panel de operador se encuentra en el directorio de instalación de WinCC, en la ruta: "\Siemens\Automation\Portal V<versión de TIA>\Data\Hmi\Transfer\<versión de la imagen del panel de operador>\Images\KTP_7_Mobile_Arctic". -
Seite 33: Mantenimiento Y Reparación
Mantenimiento y reparación Son aplicables las indicaciones de las Instrucciones de servicio "Mobile Panels 2nd Generation". Nota La condensación puede dañar el interior del panel Después de transportar el panel de operador a bajas temperaturas o si éste ha sido expuesto a cambios de temperatura, puede acumularse humedad en la parte exterior del panel de operador o en su interior (condensación). -
Seite 34: Datos Técnicos
Datos técnicos Croquis acotado KTP700F Mobile Arctic Todas las dimensiones en mm Certificados y homologaciones Homologaciones Son aplicables las homologaciones que figuran en el lado posterior del equipo. Datos técnicos Este capítulo contiene los datos técnicos del KTP700F Mobile Arctic que difieren de los datos técnicos del KTP700F Mobile. Los demás datos se pueden consultar en las instrucciones de servicio "Mobile Panels 2nd Generation". -
Seite 35: Soporte Técnico
Si se ha formado condensación, deje secar el panel de operador por completo, o no lo encienda hasta que hayan • transcurrido unas 4 horas. Soporte técnico Recibirá soporte técnico para su panel indicando la referencia en: Siemens AG ● Servicio técnico (https://support.industry.siemens.com/cs/ww/en/) Division Digital Factory Postfach 48 48 KTP700F Mobile Arctic KTP700F Mobile Arctic 90026 NÜRNBERG...
