VLX-F231-B6
Installation
3
Installation
3.1
Montage
Module montieren
Das Modul wird mit Schnappbefestigung auf einer Hutschiene von 35 mm Breite befestigt.
2

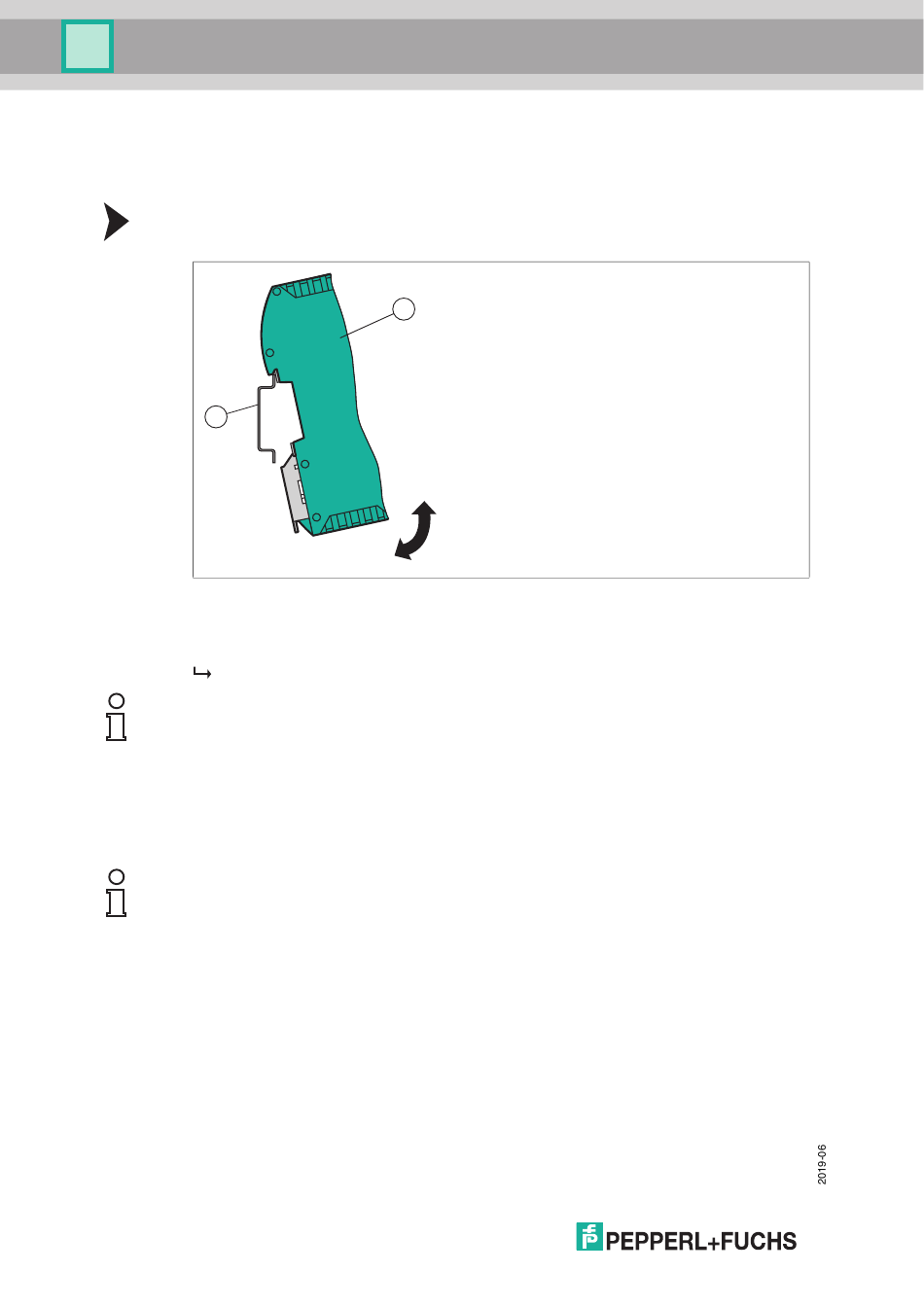

Abbildung 3.1
1. Hängen Sie das Modul (1) von oben in die Hutschiene (2) ein und drücken Sie es nach unten
bis es einrastet.
Das Modul ist montiert.
Hinweis!
Wärmeabfuhr
Links und rechts neben dem Modul dürfen Sie andere Module aufreihen.
Oberhalb und unterhalb der Module müssen Sie mindestens 5 cm Freiraum für die
Wärmeabfuhr einplanen.
2. Sie müssen die Hutschiene mit der Potentialausgleichschiene des Schaltschranks
verbinden. Der Verbindungsdraht muss einen Querschnitt von mindestens 10 mm
Hinweis!
Senkrechter Einbau
Sie können die Hutschiene auch senkrecht montieren, so dass die Module um 90° gedreht
montiert werden.
10
1
Montage
2
haben.
