Mechanische Installation
3.3.11 Schließen des Gehäuses
Warnung!
Verletzungsgefahr
Wenn die Anzeige wieder in das Gehäuse eingesetzt wird, besteht die Gefahr von Fingerverlet-
zungen.
Tragen Sie Schutzhandschuhe, und halten Sie die Anzeigeeinheit beim Handhaben am Rah-
men.
Warnung!
Gefahr von Kabelschäden
Beim Schließen können Kabel beschädigt werden.
Befestigen Sie alle Kabel ordnungsgemäß. Führen Sie die Kabel durch einen Schutzschlauch,
und schieben Sie den Schlauch in den Standfuß, bevor Sie das Gehäuse schließen.

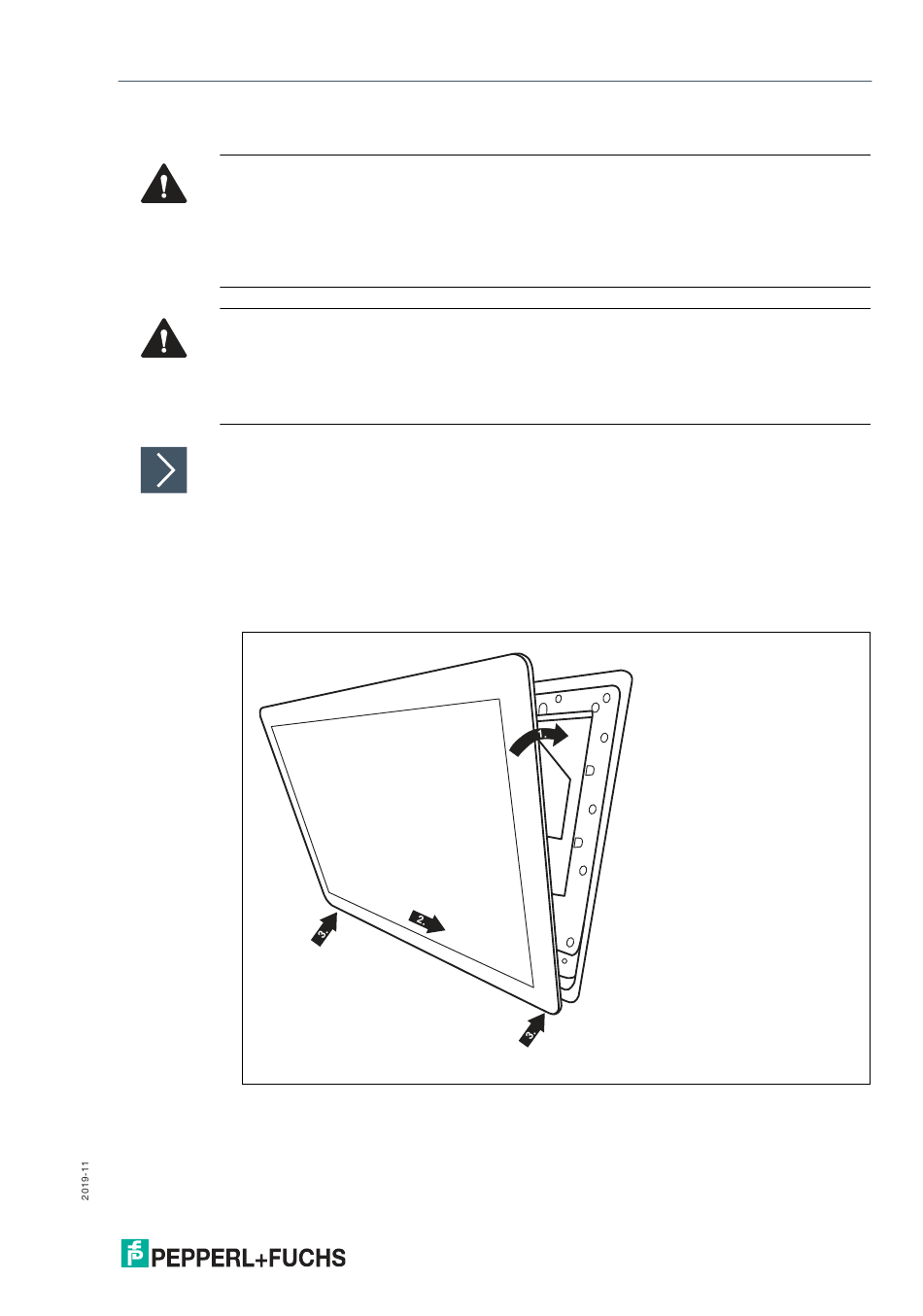

Schließen des Gehäuses AG-XX00
1.
Heben Sie die DPU langsam in eine aufrechte Position, bis die Schrauben den inneren
Rahmen des Gehäuses berühren.
2.
Schieben Sie die DPU ca. 8 mm nach rechts, bis die Schrauben des Bildschirms mit den
Aussparungen am inneren Rahmen des Gehäuses übereinstimmen.
3.
Drücken Sie langsam und gleichmäßig die beiden unteren Ecken der DPU in das Gehäuse.
