VisuNet GXP
Mechanische Installation
3.3.4
Installieren der Kabel im Standfuß
Warnung!
Abgeklemmte Kabel
Stellen Sie sicher, dass die Kabel während der Installation nicht eingeklemmt oder beschädigt
werden.
Hinweis!
Informationen zur elektrischen Installation und Verdrahtung entnehmen Sie bitte den
Handbüchern der einzelnen Komponenten.
Erforderliche Installationswerkzeuge
•
Installationswerkzeug für Kabelverschraubungen
•
Kleine Kabelbinder
•
Seitenschneider
Alle Werkzeuge müssen drehmomentgeregelt sein, wenn ein Anzugsdrehmoment vorge-
schrieben ist.
Übersicht über Kabelverschraubungen und Öffnungen

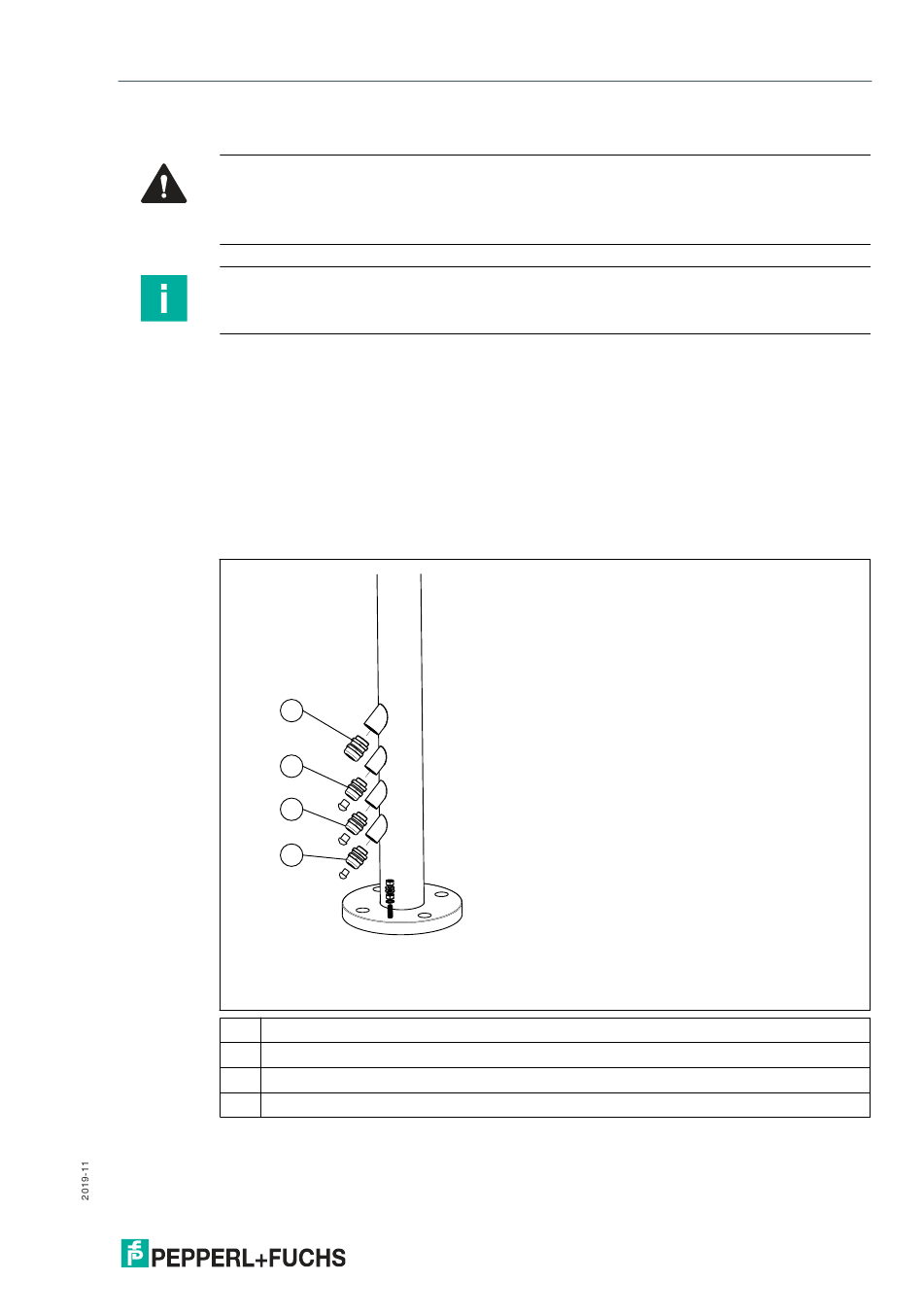

Standfuß m it vier Kabelverschraubungen
1
M20
2
M16
3
M16
4
M16
1
2
3
4
