Toro 140-2711 Bedienungs- Und Installationsanweisungen

Wagenheberbefestigung
für TimeCutter
Modellnr. 140-2711
Sicherheit
Sicherheits- und
Bedienungsschilder
Die Sicherheits- und Anweisungsauf-
kleber sind gut sichtbar; sie befinden
sich in der Nähe der möglichen
Gefahrenbereiche. Tauschen Sie be-
schädigte oder verloren gegangene
Aufkleber aus.
127-6663
1. Warnung: Lesen Sie die
Bedienungsanleitung.
© 2019—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
® Aufsitzmäher
decal127-6663
2. Quetschgefahr: Aktivieren
Sie die Feststellbremse,
stellen Sie den Motor
ab und ziehen Sie den
Schlüssel ab; stützen
Sie die Maschine mit
Achsständer ab.
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Installationsanweisungen
Installation
Bestimmen Sie die linke und rechte Seite der
Maschine anhand der üblichen Einsatzposition.
1. Stellen Sie die Maschine auf einer
ebenen Fläche ab, kuppeln Sie den
Zapfwellenantriebsschalter aus und schieben
Sie die Fahrantriebshebel nach außen in die
P -Stellung.
ARK
2. Stellen Sie vor dem Verlassen der
Bedienungsposition den Motor ab, ziehen den
Schlüssel ab und warten, bis alle beweglichen
Teile zum Stillstand gekommen sind.

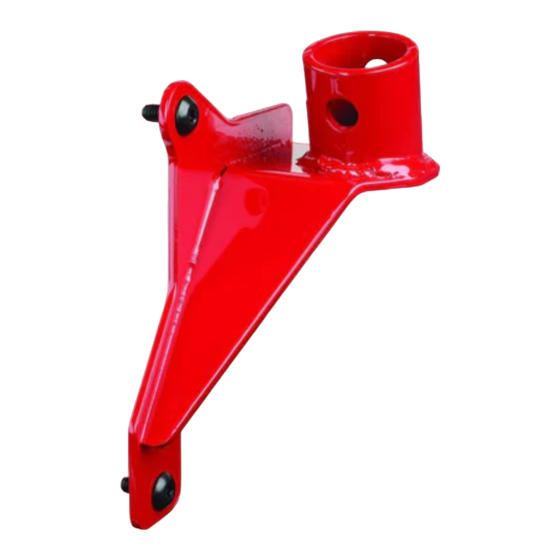

3. Bringen Sie die Wagenheberbefestigung mit
zwei Blechschrauben am Rahmen an der linken
Seite der Maschine an
1. Wagenheberhalterung
4. Ziehen Sie die Schrauben auf ein Drehmoment
von 17-22 Nm an.
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3436-476 Rev A
(Bild 1).
Bild 1
2. Blechschraube
*3436-476* A
Druck: USA
g307428
