Access Modular Controller 2

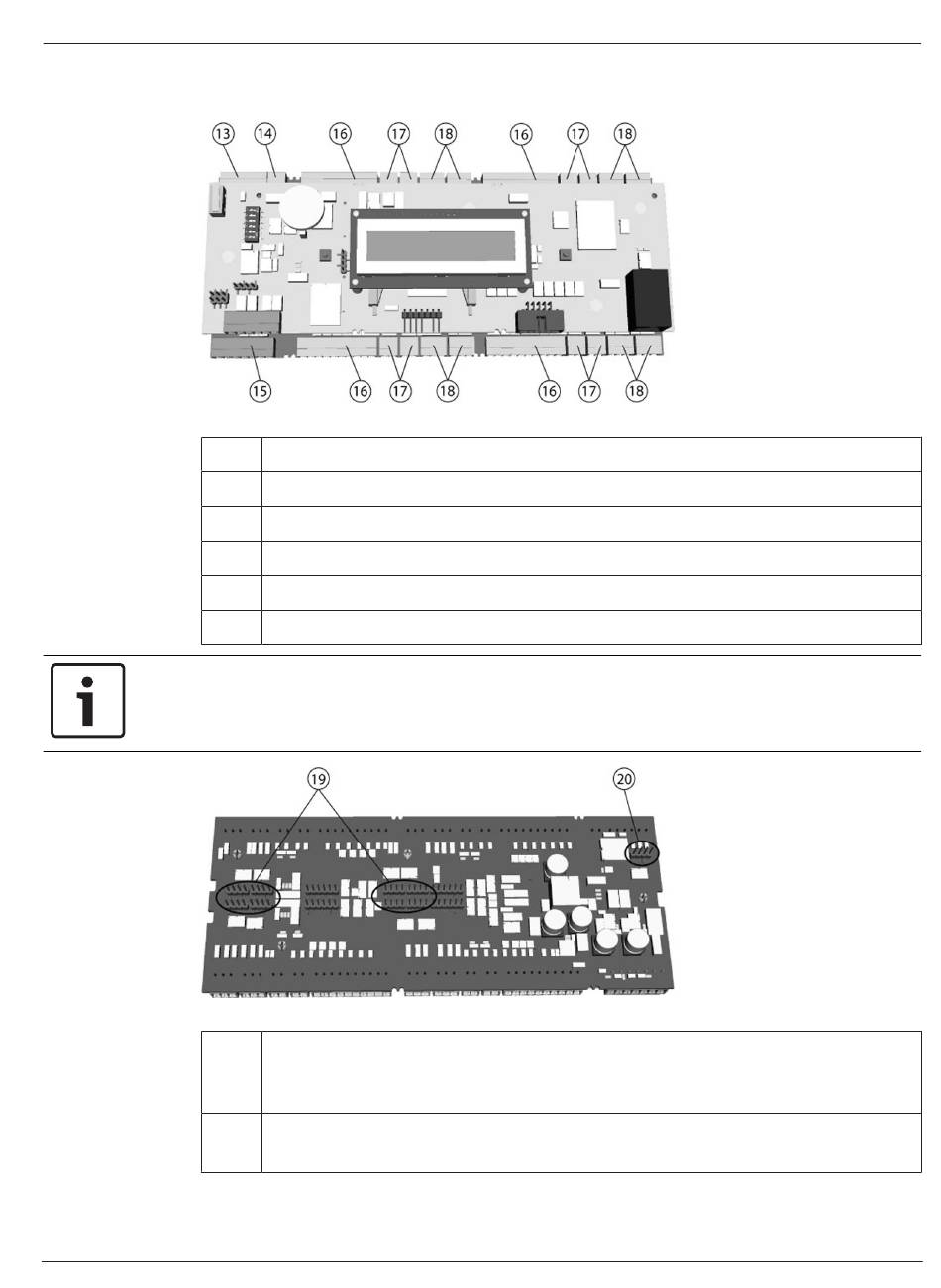

Abbildung 3.4: Übersicht – Schnittstellen
Hinweis!
Alle Anschlüsse , mit Ausnahme derRS-232 undEthernet-Schnittstelle, sind steckbare
Schraubanschlüsse.
Abbildung 3.5: Jumper auf der Unterseite
Bosch Access Systems B.V.
13
RS-485-Bus für Erweiterungsmodul
14
Externer Sabotagekontakt
15
Anschluss für Stromversorgung
16
RS-485-Schnittstellen für bis zu8 Kartenleser
17
Anschlüsse für acht analoge Eingänge
18
Anschlüsse für acht Relaisausgänge
19
Jumper zum Einstellen eines spannungsfreien Relaisausgangs („Trockenmodus")
oder einer eingeschleiften Spannung aus der internen Stromversorgung des AMC2
(„Nassmodus")
20
Jumper: Potenzialausgleich zwischen unterschiedlichen Systemen und dem
Erdanschluss (Abschirmung) für die Erweiterungsschnittstelle
Installation manual
Einführung | de
11
2020-01 | V02 |
