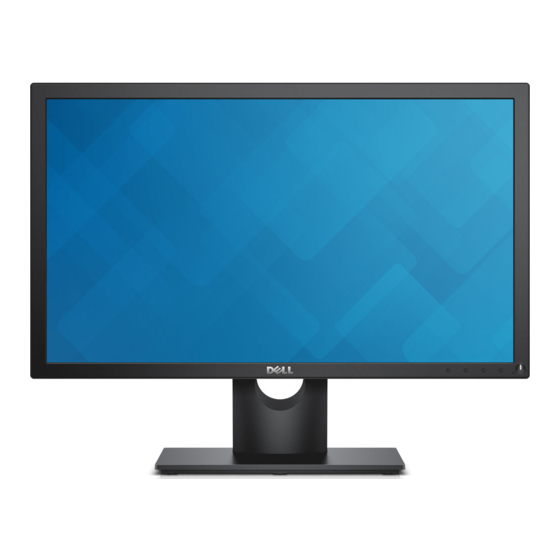

- Seite 1 Dell SE2018HL/SE2218HL Bedienungsanleitung Monitormodell: SE2018HL / SE2218HL Richtlinienmodell: SE2018HLf, SE2218HLf...
- Seite 2 WARNUNG: Eine WARNUNG weist auf die Möglichkeit von Sachschäden, Körperverletzungen oder Todesfällen hin. Copyright © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhalt: Über Ihren Monitor..........5 Lieferumfang ...............5 Produktmerkmale..........6 Übersicht über Einzelteile und Bedienelemente....7 Technische Daten des Monitors........9 Umweltbezogene Eigenschaften........14 Pinbelegungen............16 Plug-and-Play-Fähigkeit..........17 Qualitätsrichtlinie für LCD-Monitor & Pixel....17 Leitfaden für die Wartung..........17 Setting up the monitor........18 Ihren Monitor einrichten..........18 Ihren Monitor anschließen...........19 Ihre Kabel organisieren..........19 Monitorständer abnehmen..........20 Wandmontage (Option)..........21 Monitor bedienen..........22... - Seite 4 Problemlösung............42 Selbsttest..............42 Integrierte Diagnose............43 Allgemeine Probleme...........44 Produktspezifische Probleme........45 Anhang............47 Sicherheitshinweise............47 FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien..............47 Dell kontaktieren............47 │ Inhalt...
-
Seite 5: Über Ihren Monitor
Lieferumfang Ihr Monitor wird mit allen nachstehend aufgelisteten Komponenten ausgeliefert. Wenden Sie sich an den technischen Support von Dell, falls jegliche Komponenten fehlen sollten. Weitere Informationen finden Sie unter Dell kontaktieren. NHINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. -
Seite 6: Produktmerkmale
Dünnfilmtransistor (TFT)- Flüssigkristallanzeige (LCD) sowie eine LED- Hintergrundbeleuchtung. Der Funktionsmerkmale des Monitors sind: SE2018HL: 49.41 cm (19.5 Zoll) diagonal sichtbarer Bildbereich, Auflösung von 1600 x 900 sowie Vollbildunterstützung für niedrigere Auflösungen. SE2218HL: 54.69 cm (21.53 Zoll) diagonal sichtbarer Bildbereich, Auflösung von 1920 x 1080 sowie Vollbildunterstützung für niedrigere Auflösungen. -
Seite 7: Übersicht Über Einzelteile Und Bedienelemente
Übersicht über Einzelteile und Bedienelemente Vorderseite SE2018HL/SE2218HL Beschreibung Nummer Verwendung Funktionstasten für weitere Informationen siehe Monitor bedienen. Ein-/Austaste mit LED-Anzeige Rückseite SE2018HL/SE2218HL Rückansicht mit Monitorständer │ Über Ihren Monitor... -
Seite 8: Beschreibung
Sicherheitsschloss (Sicherheitsschloss nicht inklusive). Etikett mit Barcode- Beachten Sie dieses Etikett, wenn Seriennummer Sie den technischen Kundendienst von Dell kontaktieren müssen. Cable-management slot Use to organize cables by placing them through the slot. Ansicht von der Seite Rechte Seite Unterseite │... -
Seite 9: Technische Daten Des Monitors
5 ms typisch (weiß zu schwarz, schwarz zu weiß) Farbtiefe 16.7 Mio. Farben Farbskala 72% of NTSC(typisch) Integrierte Geräte ** SE2018HL / SE2218HL -Farbskala (typisch) basiert auf den Teststandards CIE1976 (85 %) und CIE1931 (72 %). │ Über Ihren Monitor... - Seite 10 1920 x 1080 bei 60 Hz 1600 x 900 bei 60 Hz Maximal voreingestellte Auflösung Elektrische Spezifikationen Modellnummer SE2018HL / SE2218HL Videoeingangssignale Analog RGB: 0.7 V ± 5 %, 75 Ω Eingangsimpedanz Synchronisierung der Separate horizontale und vertikale Synchronisierung, Eingangssignale polaritätsfreier TTL-Level, SOG (Composite, Sync-on-...
-
Seite 11: Horizontale Vertical Pixeltakt Sync Polarität Anzeigemodus Frequenz Frequency (Mhz) (Horizontal /Vertikal) (Khz)
Voreingestellte Anzeigemodi Die folgende Tabelle listet die voreingestellten Modi auf, für denen Dell Bildgröße und Zentrierung garantiert: SE2018HL Horizontale Vertical Pixeltakt Sync Polarität Frequenz Frequency (MHz) (horizontal /vertikal) Anzeigemodus (kHz) (Hz) VESA, 720 x 400 31.5 70.1 28.3 VESA, 640 x 480 31.5... -
Seite 12: Physikalische Eigenschaften
Ihrem monitor geliefert werden. Dell hat keine kontrolle über die verschiedenen kabellieferanten auf dem markt, die art des materials, den stecker und das verfahren, das für die herstellung dieser kabel verwendet wird, Dell garantiert nicht videoleistung auf kabeln, die nicht mit Ihrem Dell-bildschirm geliefert werden. -
Seite 13: Umweltbezogene Eigenschaften
Umweltbezogene Eigenschaften Modellnummer SE2018HL / SE2218HL Temperatur: C bis 40 C (32 F bis 104 ° ° ° ° Betrieb Nicht im Betrieb Temperatur: Lagerung C bis 60 C (-4 F bis 140 ° ° ° ° Transport Luftfeuchte: 10% bis 80% (nicht kondensierend) - Seite 14 Dies wird energiesparmodus* genannt. Wenn der computer eingaben von der tastatur, Maus oder einem anderen eingabegerät entdeckt, kann der bildschirm seine funktion automatisch fortsetzen. Die nachfolgende tabelle stellt den energieverbrauch und die signale dieses merkmals der automatischen energiesparfunktion dar. SE2018HL Horizontale Vertikale Betriebsanzeige...
- Seite 15 Das OSD-Menü funktioniert nur im Normalbetrieb. Wird im Energiesparmodus eine Taste gedrückt, abgesehen von der Ein-/Austaste, blenden sich folgende Meldungen ein: Dell SE2018HL/SE2218HL Es kommt kein Signal aus Ihrem Rechner. Drücken Sie eine beliebige Taste der Tastatur oder bewegen Sie die Maus, um das System zu aktivieren.
-
Seite 16: Pinbelegungen
Pinbelegungen VGA connector Monitorseite des 15-poligen Signalkabels Pin Number Video - rot Video - grün Video - blau Erde Selbsttest Erde-R Erde-G Erde-B DDC +5 V Erde-Sync Erde DDC Daten H-sync V-sync DDC-Takt │ Anhang... -
Seite 17: Plug-And-Play-Fähigkeit
In fast allen Fällen sind diese fixierten Pixel nur schwer zu erkennen und beeinträchtigen nicht die Qualität oder Tauglichkeit des Bildschirms. Eine Anzeige mit 1 bis 5 fixierten Pixeln wird als normal und im Rahmen von wettbewerblichen Standards angesehen. Weitere Informationen finden Sie auf der Dell Support-Site unter: http://www.dell.com/support/monitors. Leitfaden für die Wartung... -
Seite 18: Setting Up The Monitor
Ständer anbringen HINWEIS: Der Standfuß ist bei Werksauslieferung nicht am Monitor angebracht. SE2018HL / SE2218HL Befestigen Sie den Ständer am Standfuß. a. Stellen Sie den Standfuß des Monitors auf einen stabilen Tisch. b. Setzen Sie das Monitorständerteil richtig ausgerichtet auf dem Standfuß ab, bis es einrastet. -
Seite 19: Ihren Monitor Anschließen
Schalten Sie Ihren Computer aus und ziehen Sie die Netzleitung ab. Verbinden Sie das VGA-Kabel mit dem entsprechenden Videoanschluss an der Rückseite Ihres Computers. VGA-Kabel anschließen SE2018HL/SE2218HL HINWEIS: Die Abbild ungen dienen nur der Veranschaulichung. Es kann am Computer anders aussehen. Ihre Kabel organisieren Nach Anbringen aller erforderlichen Kabel an Ihrem Monitor und Computer (siehe Ihren Monitor anschließen), organisieren Sie sämtliche Kabel wie oben gezeigt. -
Seite 20: Monitorständer Abnehmen
Monitorständer abnehmen HINWEIS: Dies gilt für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen Monitorständer angebracht haben, der nicht von Dell stammt, beachten Sie zum Entfernen die mit dem Ständer gelieferte Dokumentation. SE2018HL / SE2218HL Entfernen Sie die VESA-Abdeckung. -
Seite 21: Wandmontage (Option)
Befestigen Sie die Montagehalterung vom Wandmontageset an der Rückseite des Displays. Montieren Sie den Monitor gemäß den Anweisungen, die dem Montageset beigelegt sind, an der Wand. HINWEIS: Nur für die Verwendung mit einer UL-gelisteten Wandmontage-halterung mit einer Gewichts-/Lasttragkraft von mindestens 9.04 kg (SE2018HL)/11.32 kg (SE2218HL)vorgesehen. │ Ihren Monitor einrichten... -
Seite 22: Monitor Bedienen
Monitor bedienen Monitor einschalten Drücken Sie zum Einschalten des Monitors die -Taste. SE2018HL / SE2218HL Regler an der Frontblende verwenden: Verwenden Sie zum Anpassen der Bildeinstellungen die Funktionstasten an der Vorderseite des Monitors. SE2018HL / SE2218HL 2 3 4 Tasten an der Frontblende Beschreibung Wählen Sie mit der Voreingestellte Modi-Taste aus... -
Seite 23: Tasten An Der Frontblende
(mit betriebsstatusanzeige) monitor im energiesparmodus befindet. Tasten an der Frontblende Use the buttons on the bottom edge of the monitor to adjust the image settings. SE2018HL / SE2218HL 2 3 4 Tasten an der Frontblende Beschreibung Passen Sie die Optionen im OSD-Menü mit der Aufwärts-Taste an (Werte erhöhen). -
Seite 24: On-Screen Display-Menü (Osd-Menü) Verwenden
Änderungen. Die Änderungen werden auch gespeichert, wenn Sie Einstellungen ändern und dann solange warten, bis sich das OSD-Menü ausblendet. Drücken Sie die -Taste, um das OSD-Menü zu öffnen und das Hauptmenü anzuzeigen. Hauptmenü Dell SE2018HL Energieverbrauch Helligkeit/Kontrast Auto Adjust Auto-Anpassung Farbe... - Seite 25 Unterm -bol -enüs Energiever- Dieses Instrument zeigt den aktuellen Energieverbrauch des brauch Monitors in Echtzeit an. Helligkeit / Mit diesem Menü die Einstellung das Helligkeit/Kontrast aktivieren. Kontrast Dell SE2018HL Energieverbrauch Helligkeit/Kontrast Auto Adjust Auto-Anpassung Farbe Display Energie Menü Individualisieren Weiteres Auflösung: 1280 x 1024, 60Hz...
- Seite 26 Menü und Beschreibung Unterm -bol -enüs Auto- Hiermit aktivieren Sie die automatische Einrichtung und Anpassung Anpassung des Menüs. Dell SE2018HL Energieverbrauch Helligkeit/Kontrast drücken, um die Anzeige automatisch anpassen zu lassen. Auto-Anpassung Farbe Display Energie Menü Individualisieren Weiteres Auflösung: 1280 x 1024, 60Hz...
- Seite 27 Menü und Beschreibung Unterm -bol -enüs Farbe Nutzen Sie das Farbe-Menü zur Anpassung der Farbeinstellungen des Monitors. Dell SE2018HL Energieverbrauch Helligkeit/Kontrast Eingangsfarbformat Auto-Anpassung Voreingestellte Modi Standard Farbe Farbe zurücks. Display Energie Menü Individualisieren Weiteres Auflösung: 1280 x 1024, 60Hz Maximale: 1600 x 900, 60Hz...
- Seite 28 Menü und Beschreibung Unterm -bol -enüs Voreingestellte Ermöglicht Ihnen die Auswahl aus einer Liste voreingestellter Modi Farbmodi. Dell SE2018HL Energieverbrauch Helligkeit/Kontrast Eingangsfarbformat Standard Auto-Anpassung Voreingestellte Modi ComfortView Farbe Farbe zurücks. Multimedia Display Warm Energie Kühl Menü Benutzerfarbe Individualisieren Weiteres Auflösung: 1280 x 1024, 60Hz...
- Seite 29 Menü und Beschreibung Unterm -bol -enüs Multimedia: ädt Farbeinstellungen, die für Multimedia- Anwendungen am geeignetsten sind. Warm: IErhöht die Farbtemperatur. Der Bildschirm wirkt mit einem rötlichen/gelblichen Farbton wärmer. Kühl: Verringert die Farbtemperatur. Der Bildschirm wirkt mit einem bläulichen Farbton kühler. Benutzerfarbe: rmöglicht Ihnen die manuelle Anpassung der Farbeinstellungen.
- Seite 30 Längen-/ Stellt das Seitenverhältnis auf 16:9, 4:3 oder 5:4 ein. Seitenverhältnis HINWEIS: Die Einstellung 16:9 ist bei maximaler voreingestellter Auflösung von 1600 x 900 (beim SE2018HL) oder 1920 x 1080 (beim SE2218HL)nicht erforderlich. Horizontal Horizontale Verschieben Sie das Bild mit den Tasten...
- Seite 31 Falls mit der Phase-Einstellung keine zufriedenstellenden Ergebnisse erzielt wurden, passen Sie erneut den Pixeltakt (grob) und dann die Phase (fein) an. Anzeige Wählen Sie diese Option, um die Standardanzeigeeinstellungen zurücks. wiederherzustellen. Energie Dell SE2018HL Energieverbrauch Helligkeit/Kontrast LED der Ein-/Austaste Ein während Aktivität Auto-Anpassung Energie zurücks. Farbe...
- Seite 32 Menü und Beschreibung Unterm -bol -enüs Menü Wählen Sie diese Option, um OSD-Einstellungen wie OSD-Sprache, Dauer der Menüeinblendung usw., anzupassen. Dell SE2018HL Energieverbrauch Helligkeit/Kontrast Sprache Deutsch Auto-Anpassung Transparenz Farbe Timer 20 s Display Sperre Entriegeln Energie Menü zurücks. Menü Individualisieren Weiteres Auflösung: 1280 x 1024, 60Hz...
- Seite 33 Benutzer wieder Zugriff auf alle verwendbaren Einstellungen bekommen. Menü zurücks. Wählen Sie diese Option, um die Standardmenüeinstellungen wiederherzustellen. Individualisi Mit dieser Option können Sie zwei Schnelltasten festlegen. eren Dell SE2018HL Energieverbrauch Helligkeit/Kontrast Direkttaste 1 Voreingestellte Modi Auto-Anpassung Direkttaste 2...
- Seite 34 Menü und Beschreibung Unterm -bol -enüs Direkttaste 1 Sie können zwischen „Voreingestellte Modi“, „Helligkeit/Kontrast“, „Auto-Anpassung“ und „Längen-/Seitenverhältnis“ auswählen und als Schnelltaste festlegen. Dell SE2018HL Energieverbrauch Helligkeit/Kontrast Direkttaste 1 Voreingestellte Modi Auto-Anpassung Direkttaste 2 Helligkeit/Kontrast Farbe Personalisieren rücksetzen Auto-Anpassung Display Längen-/Seitenverhältnis Energie Menü...
- Seite 35 Längen-/Seitenverhältnis Energie Menü Individualisieren Weiteres Auflösung: 1280 x 1024, 60Hz Maximale: 1920 x 1080, 60Hz Anpassung Ermöglicht Ihnen, die Standardeinstellung der Schnelltaste zurücksetzen wiederherzustellen. Weiteres Dell SE2018HL Energieverbrauch Helligkeit/Kontrast DDC/CI Aktiviert Auto-Anpassung LCD-Konditionierung Deaktiviert Farbe Sonstige zurücks. Display Zurücksetzen Energie Menü...
- Seite 36 Aktivieren (Standard): Optimiert die Leistung Ihres Monitors und bietet ein besseres Benutzererlebnis. Deaktivieren: Deaktiviert die DDC/CI-Option und blendet folgende Meldung auf dem Bildschirm ein. Dell SE2018HL/SE2218HL Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird deaktiviert. Möchten Sie die DDC/CI-Funktion deaktivieren? Nein Diese Funktion hilft bei der Reduzierung von geringfügigen...
-
Seite 37: Osd-Meldungen
Das bedeutet, dass sich der Monitor mit dem vom Computer empfangenen Signal nicht synchronisieren kann. Siehe Technische Daten des Monitors für die horizontalen und vertikalen Frequenzbereiche, die für diesen Monitor adressierbar sind. Empfohlener Modus ist 1600 x 900 (beim SE2018HL) oder 1920 x 1080 (beim SE2218HL). │... - Seite 38 Sie sehen die folgende Meldung, bevor die DDC/CI-Funktion deaktiviert wird. Dell SE2018HL/SE2218HL Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird deaktiviert. Möchten Sie die DDC/CI-Funktion deaktivieren? Wenn der Monitor den Energiesparmodus aufruft, erscheint folgende Meldung: Dell SE2018HL/SE2218HL Energiesparen aktivieren.
-
Seite 39: Maximale Auflösung Einstellen
SE2018HL) oder 1920 x 1080 (beim SE2218HL). Klicken Sie auf Übernehmen. Falls 1600 x 900 (beim SE2018HL) oder 1920 x 1080 (beim SE2218HL) nicht als Option verfügbar ist, müssen Sie möglicherweise Ihren Grafikkartentreiber aktualisieren. Bitte wählen Sie nachstehend das Szenario, das am besten das von Ihnen verwendeten Computersystem beschreibt •... -
Seite 40: Unter Windows 10
Treiber für Ihre Grafikkarte herunter. Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte noch einmal, die Auflösung auf 1600 x 900 (beim SE2018HL) oder 1920 x 1080 (beim SE2218HL ) einzustellen. HINWEIS: Falls Sie die Auflösung nicht auf 1600 x 900 (beim SE2018HL) oder 1920 x 1080 (beim SE2218HL), einstellen können, erkundigen Sie sich... -
Seite 41: Neigungswinkel Anpassen
Neigungswinkel anpassen Neigung Mit der Ständereinheit können Sie den Monitor auf einen komfortablen Betrachtungswinkel einstellen. 21° typical 5° typical HINWEIS: Der Monitorständer ist bei Werksauslieferung nicht am Monitor angebracht. │ Monitor bedienen... -
Seite 42: Problemlösung
Monitor kein Videosignal erkennen kann und richtig funktioniert. Während des Selbsttestmodus leuchtet die Betriebs-LED durchgehend blau. Je nach ausgewähltem Eingang durchläuft eines der nachstehend gezeigten Dialogfenster kontinuierlich den Bildschirm. Dell SE2018HL/SE2218HL Kein VGA-Kable Der Bildschirm wird in 5 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors Dieses Fenster erscheint auch während der Benutzung, falls das Videokabel abgezogen... -
Seite 43: Integrierte Diagnose
Integrierte Diagnose Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegt. 1 2 3 4 5 HINWEIS: Sie können die integrierte Diagnose nur durchführen, wenn das Videokabel abgezogen ist und sich der Monitor im Selbsttestmodus befindet. -
Seite 44: Allgemeine Probleme
● Ein- und ausschalten. ● Pixel, die permanent ausgeschaltet sind, sind ein natürlicher defekt, der in der LCD-technologie auftreten kann. ● Weitere Informationen zur Dell monitor-qualität und zur pixelrichtlinie finden sie auf der Dell support-website unter: www.dell.com/support/monitors. ● Ein- und ausschalten. - Seite 45 Stifte. ● Starten sie den computer im abgesicherten modus neu. ● Führen sie keine schritte zur fehlerbehebung durch. Sicherheitsrelevante ● Wenden sie sich sofort an Dell. probleme Zeitweise auftretende probleme ● Probieren sie im farbeinstellungs-OSD verschiedene voreingestellte modi aus. Passen sie den R/G/B-Wert unter benutzerdefinierte farbe im OSD- farbeinstellungen an.
-
Seite 46: Produktspezifische Probleme
Produktspezifische probleme Spezifische symptome Mögliche lösungen ● Überprüfen sie die Einstellung für das seitenverhältnis im OSD für die Das Bildschirmbild ist zu klein anzeigeeinstellungen. ● Setzen sie den monitor auf die werkseinstellungen zurück (Factory Reset). ● Schalten sie den monitor aus, ziehen sie das netzkabel ab, schließen sie es Der monitor kann nicht mit den wieder an und schalten sie den monitor ein. -
Seite 47: Anhang
So rufen sie den online-support für monitor auf: 1. Besuchen sie www.dell.com/support/monitors. So wenden sie sich bei Fragen zu Vertrieb, technischem support oder kundendienst an Dell: 1. Besuchen sie www.dell.com/support. 2. Überprüfen sie Ihr Land oder Ihre Region im dropdown-menü land/region auswählen unten auf der seite.
