3.4.1
Bilgisayar devre kartındaki arabirimler
1
2
10
9
8
459969-072_Ko

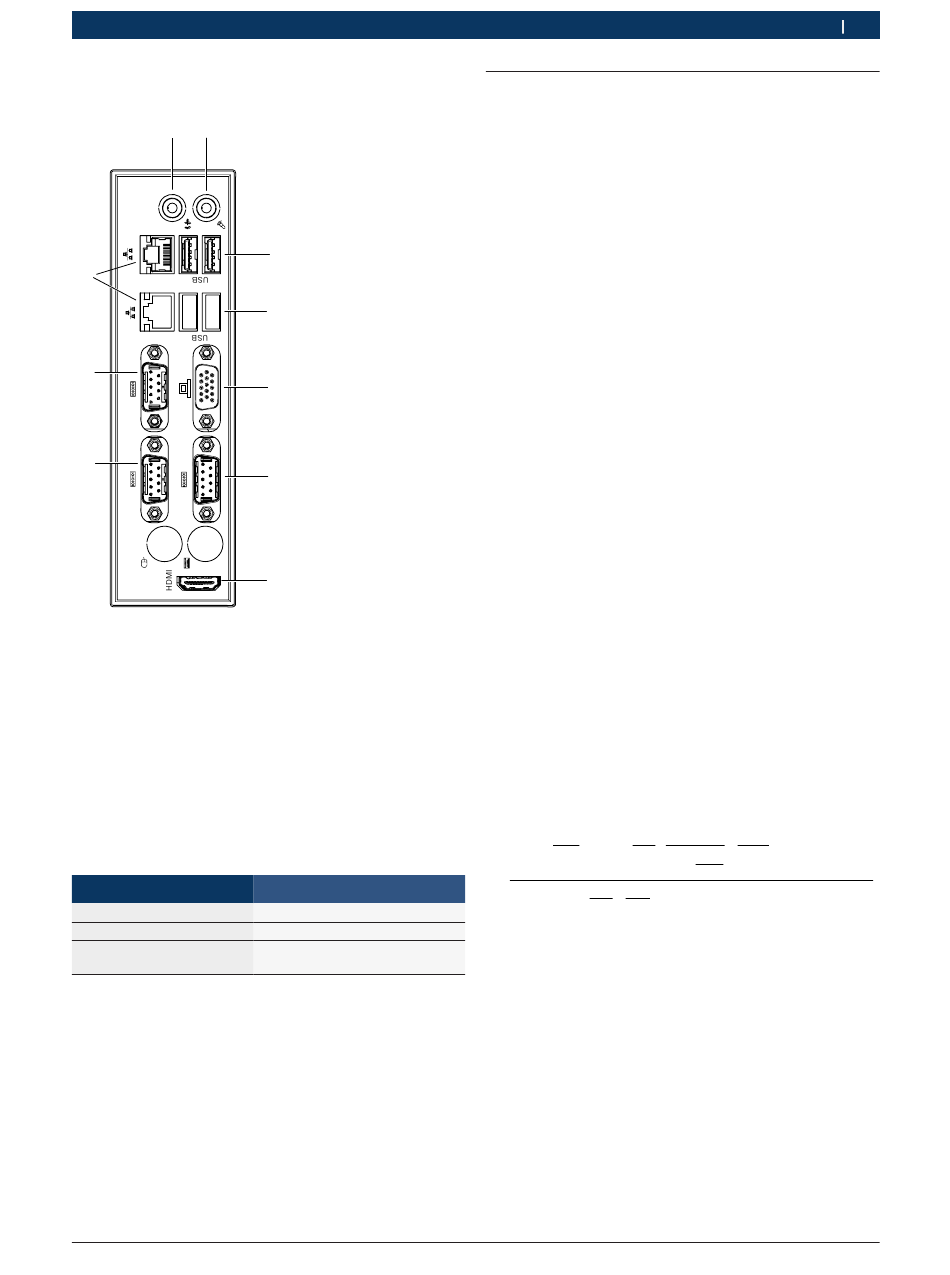

Şek. 3:
Bilgisayar devre kartındaki arabirimler
1 Ses (çıkış)
2 Mikrofon
3 USB bağlantısı 3.0
4 USB bağlantısı 2.0
5 Ekran (VGA)
6 Seri arabirim
7 HDMI arabirimi
8 Seri arabirim
9 Seri arabirim
10 LAN (RJ45)
3.4.2
LED durumu
LED
Kapalı
Yeşil renkte yanıyor
Yeşil renkte yanıp sönüyor
Robert Bosch GmbH
3
4
5
6
7
Durum
BEA 065 kapalı
BEA 065 açık
Yazdırma kağıdı yok veya
yazdırma bölmesi açık
Ürün tanıtımı | BEA 065 | 177
3.5
Fonksiyon tanımı
BEA 065 ile CO, HC, CO
, O
2
natılabilir) egzoz gazı bileşenleri ölçülür. Lambda hava
değeri, ölçülmüş gaz değerleri ile hesaplanmaktadır.
CO, CO
ve HC oranlarının ölçülmesi için dispersif olma-
2
yan kızılötesi yöntem (NDIR-dispersif olmayan kızılötesi
spektroskopi) uygulanmaktadır. Oksijen, elektro kimya-
sal etki eden sensörüyle belirlenmektedir.
Isıtma süresi
Isıtma süresi BEA 065 cihazında yaklaşık 1 dakikadır. Bu
süre zarfında ölçüm yapılması mümkün değildir.
Egzoz gazı ölçümünün başlangıcında sıfır eşitlemesi
Pompanın çalıştırılmasından sonra analiz sisteminin sıfır
noktası ortam havasıyla (sıfır gaz) otomatik olarak eşit-
lenir (30 saniye sürer).
Egzoz gazı ölçümü sırasında sıfır eşitlemesi
Bir egzoz gazı ölçümü başlatıldıktan sonra BEA 065
cihazı düzensiz aralıklarla ortam havasıyla kendiliğin-
den bir sistem kontrolü yürütür. Sistem kontrolü için
BEA 065 cihazı bir manyetik valfi ortam havasına geçirir.
30 saniye boyunca sıfır gazla durulanır. Emilen ortam
havası, aktif karbon filtrede hidrokarbonlardan arındırıl-
maktadır.
Lambda hava değeri ölçümü
Ölçülen HC, CO, CO
ve oksijen konsantrasyonundan
2
BEA 065 cihazı Lambda hava değerini hesaplamaktadır.
Doğru bir oksijen ölçümü Lambda hesaplaması için
önemlidir. Lambda hesaplaması ve oksijen ölçümü bu
sırada aktif olmalıdır.
Lambda değeri, Brettschneider formülü yardımıyla he-
saplanmaktadır:
[
]
CO
[
]
[ ]
H
+
+
+
CV
CO
O
x
2
2
4
2
λ
=
H
O
CV
CV
+
−
1
x
4
2
[] %hac biriminde konsantrasyon, ayrıca HC için
K
HC için NDIR'den FID'ye dönüştürme faktörü (değer 8)
1
Yakıttaki Hcv hidrokarbon oranı (tipik 1,7261) *
Yakıttaki Ocv oksijen karbon oranı (tipik 0,0175) *
* Kullanılan yakıta bağlı.
Oksijen ölçümü
BEA 065 cihazı bir O
sensörüyle donatılmıştır. O
2
sörü bir aşınma parçasıdır.
Oksijen ölçümü otomatik olarak havadaki 20,9%hac
oksijen oranı ile karşılaştırılmaktadır ve Lambda hesap-
laması için gereklidir.
ve NO (NO sonradan do-
2
[
]
O
(
3 5
,
[
] [
CV
−
+
x
CO
CO
[
]
2
CO
2
+
3 5
,
CO
2
(
)
[
] [
]
[ ]
+
+
CO
CO
K x HC
2
1
sen-
2
|
1 689 989 318
2017-01-20
tr
)
]
