tr 176 | BEA 065 | Ürün tanıtımı
3. Ürün tanıtımı
3.1 Talimatlara uygun kullanım
BEA 065 egzoz gazı ölçüm cihazı benzinli araçlardaki
egzoz gazı ölçümlerinin kolay bir şekilde uygulanmasını
sağlamaktadır.
Test elemanları, araç trafiğine katılan ve emisyon ölçüm-
lerinin yapılması gereken tüm benzinli araçlarıdır. Yasal
önlemler ve de servis çerçevesinde arıza yerini belirle-
me ve arıza giderme işlemi nedeniyle emisyon ölçümleri
yapılması gerekebilir.
BEA 065 cihazına bir BEA-PC yazılımı kurulmuştur ve
örneğin BEA 070 gibi bileşenler konfigüre edilmiştir.
BEA 065 sadece BEA 750 cihazında kullanılır.
!
BEA 065, sadece kapalı servis atölyelerinde kul-
lanılmalıdır. BEA 065 ıslaklığa karşı korunmalıdır.
BEA 065 cihazı sıcaklık etkilerine (örneğin doğrudan
güneş ışınlarına) ve aşırı kirlenmelere maruz bırakıl-
mamalıdır.
3.2 Teslimat kapsamı
i
Teslimat kapsamı, sipariş edilen ürün varyasyonuna
ve sipariş edilen özel aksesuarlara bağlıdır ve aşağıda
sunulan listeden farklılık gösterebilir.
Adı
BEA 065
İşletim kılavuzu
3.3 Özel aksesuar
Özel aksesuarlara ilişkin bilgileri, Bosch Yetkili Satı-
cı'dan edinebilirsiniz.
|
1 689 989 318 2017-01-20
3.4
BEA 065 cihazı bir dokunmatik ekrandan, termik yazı-
cıdan, bilgisayar devre kartından, sıcaklık ölçümünden,
devir sayısı ölçümünden ve egzoz gazı ölçümünden
oluşmaktadır. BEA 065 ile örneğin BEA 070 arasındaki
iletişim, bir Bluetooth veya USB bağlantısı aracılığıyla
sağlanmaktadır.
7
6
5
4

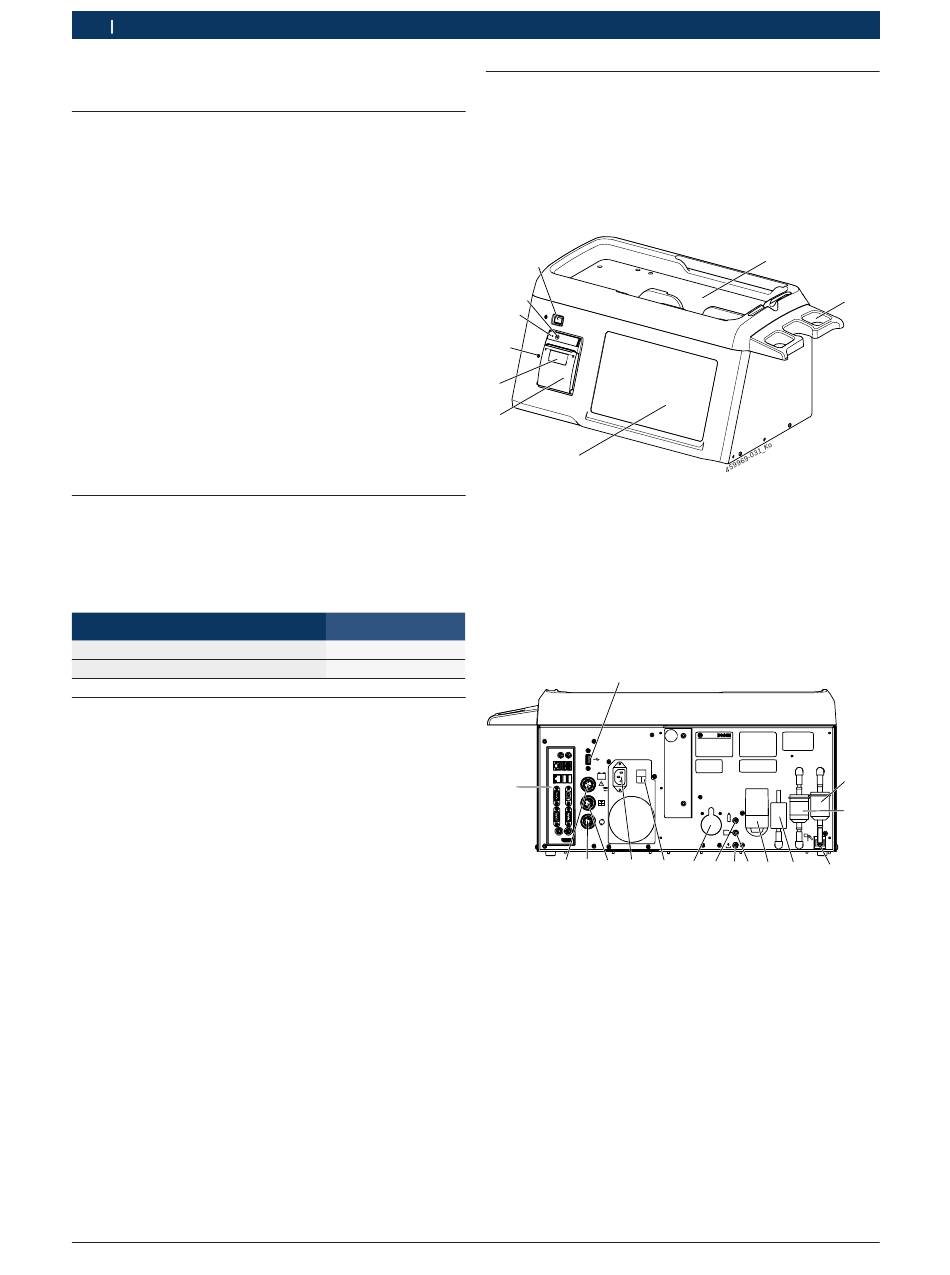

Şek. 1:
1 Muhafaza gözü
2 Sensör tutucusu
3 Dokunmatik ekran
4 Termik yazıcı
5 Yazıcı kapağı
6 Uzaktan kumanda alıcısı
7 LED (bkz. Böl. 3.5.2)
8 Kağıt besleme tuşu
Sipariş numarası
9 Açma/kapama tuşu
–
1 689 989 318
15
Şek. 2:
1 Kaba filtre GF2
2 Kaba filtre GF3
3 Ölçüm gazı girişi
4 Aktif karbon filtre AF1
5 O
6 Ölçüm gazı çıkışı
7 Yoğuşma suyu çıkışı
8 Test gazı girişi
9 NO sensörü (özel aksesuar)
10 Açma/Kapama şalteri
11 Gerilim beslemesi bağlantısı
12 Yağ sıcaklık sensörü için bağlantı
13 BEA 040/BDM 300
14 B+/B– bağlantı kablosu aracın çakmaklık yuvası bağlantı kablosu
için bağlantı
15 Bilgisayar devre kartındaki arabirimler (bkz. Böl. 3.5.1)
16 USB Bluetooth adaptörü için USB arabirimi
Kısmen özel aksesuar
1)
Cihaz tanıtımı
9
8
3
BEA 065 cihazının ön tarafı
16
0
30 V
60 V
14 13 11
12 10 9
BEA 065 cihazının arka tarafı
sensörü
2
için bağlantı kablosu 1 684 463 810
1)
1
2
459969-071_Ko
GF 2
GF 3
1
O2
AF I
N0
2
cal
8 7 6
5 4
3
bağlantısı
1)
