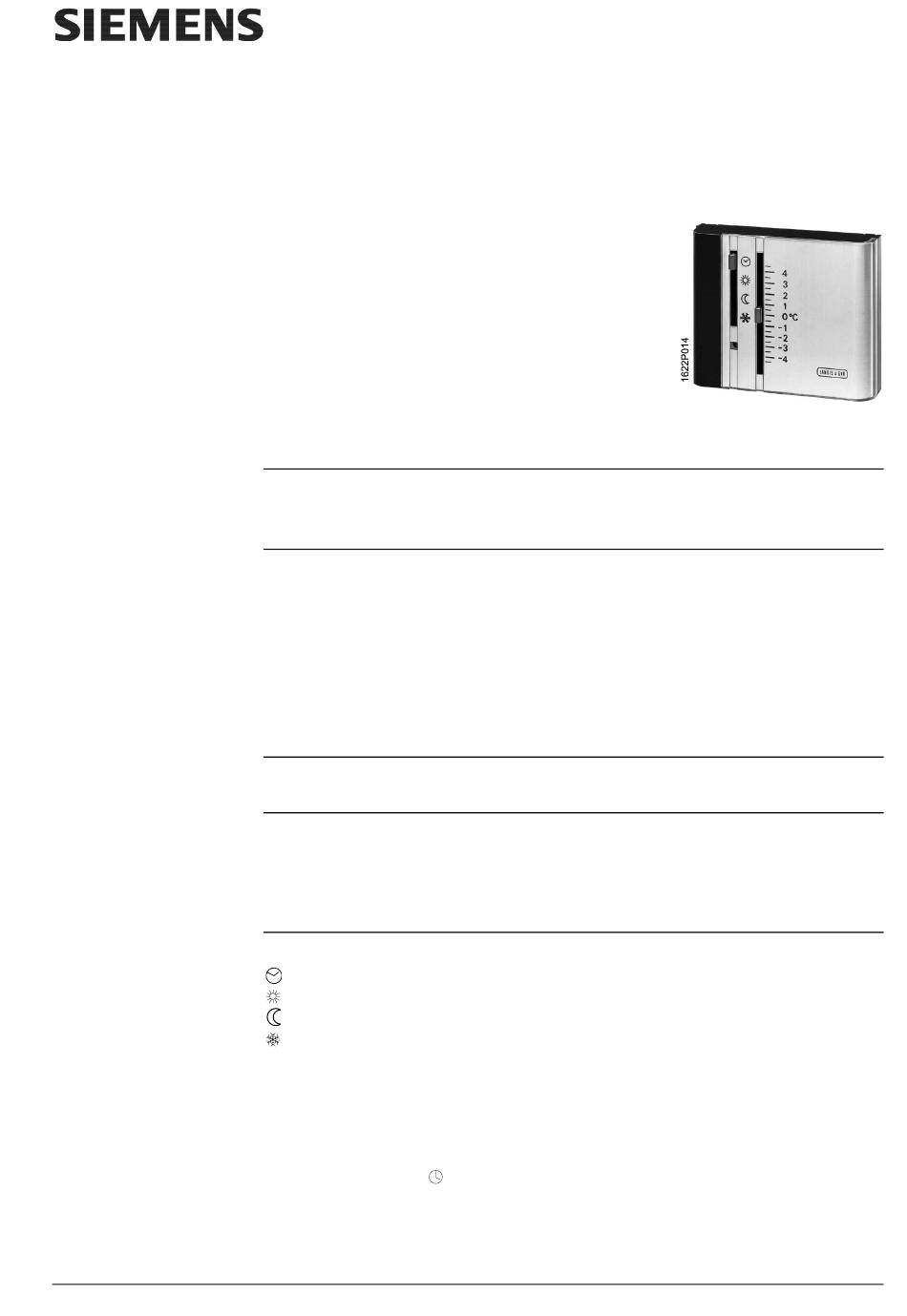

Anwendung
Bestellung
Geräte-
kombinationen
Technik
Siemens Building Technologies
Landis & Staefa Division

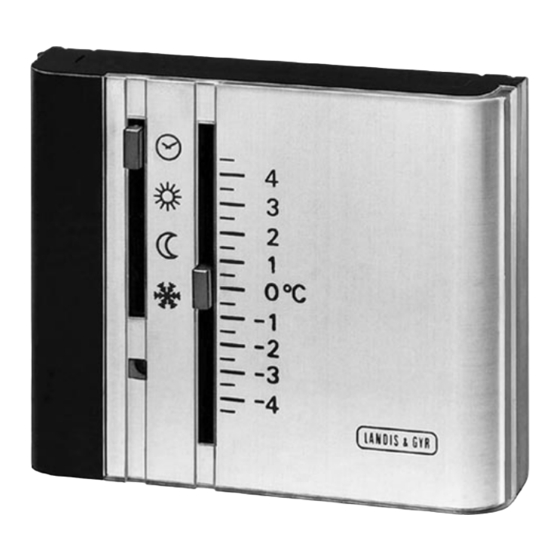

Fernbediengerät
Fernbediengerät für Heizungsregelungen; mit Betriebsartenwahl, mit
Raumtemperaturfühler und Sollwertverstellung sowie mit Störungsanzeige.
Das Fernbediengerät wird bei witterungsgeführten Heizungsregelungen eingesetzt,
wenn von einem Raum aus – Wohn-, Büro-, Geschäftsraum – Fernverstellungen
möglich sein sollen.
Das Gerät bietet die folgenden Funktionen:
–
Messen der Raumtemperatur (Raumtemperaturfühler),
–
Verstellen des Raumtemperatursollwerts (± 4,5 °C),
–
Wahl der Betriebsart (4 Betriebsarten),
–
Störungsanzeige.
Bei Bestellung ist die Typenbezeichnung anzugeben: QAA23.71.
Das Fernbediengerät wird eingesetzt:
–
zum Regler RVL55, der Regler muss dann mit dem Steckmodul AZY55.25 bestückt
sein;
–
zum «Grossen Heizgruppenblock» des UNIGYR
Der Programmwahlschieber hat die folgenden Wirkungen auf den Regler:
Es gilt die am Regler gewählte Betriebsart
Die Anlage arbeitet mit der Betriebsart «Anlage EIN»
Die Anlage arbeitet mit der Betriebsart «Ferien»
Die Anlage arbeitet mit der Betriebsart «Sommer»
Der Programmwahlschieber kann nur dann auf den Regler wirken, wenn dieser mit der
Betriebsart «Automatik» arbeitet.
Der momentane Raumtemperatursollwert für Nutzungszeit kann im Bereich ± 4,5 °C
verstellt werden. Dabei wird die Heizkennlinie parallel verschoben. Bedingung ist, dass
am Regler die Betriebsart «Automatik» gewählt ist und der Programmwahlschieber des
Fernbediengerätes auf
Der Raumtemperatursollwert für Nichtnutzungszeit kann nicht verstellt werden.
steht.
1 622
QAA23.71
CM2N1622D / 02.1999
1/4
