Abb. 5
z. B. / e. g. 3561
8x gelb / yellow
Abb. 6

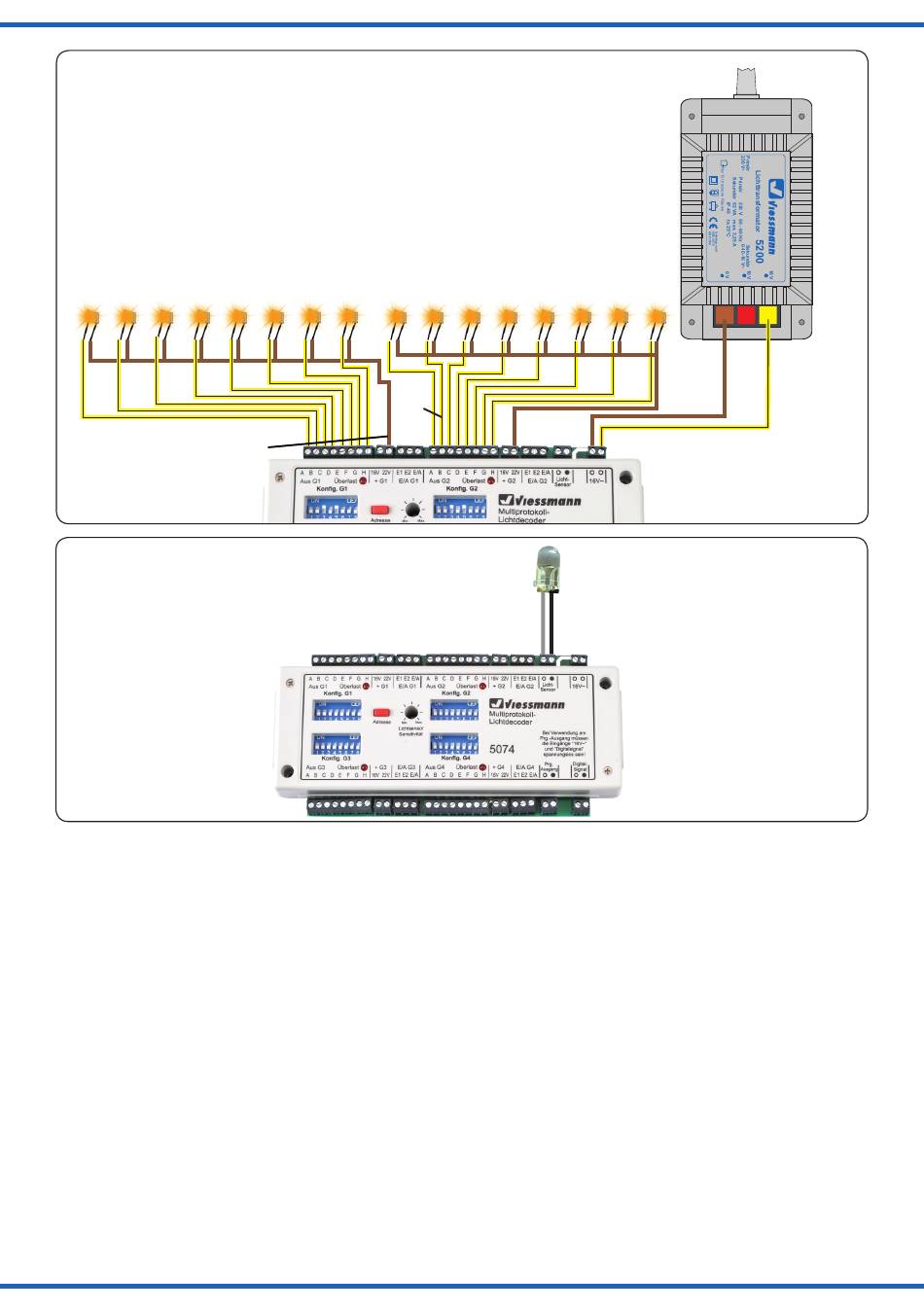

5.3 Zusammenschaltung zweier

Ausgangsgruppen
Wenn Sie an zwei Ausgangsgruppen auf einer Seite
des Moduls eine identische Einstellung vorgenom-
men haben, werden diese beiden Ausgangsgruppen
vom Decoder zu einer neuen Ausgangsgruppe mit
16 Ausgängen zusammengefasst.
So kann z. B. ein 16er Lauflicht betrieben werden
(Abb. 5).

5.4 Betrieb mit Lichtsensor

Über den DIP-Schalter 1 jeder Gruppe können Sie
für die Ausgänge einen Betrieb mit Lichtsensor
aktivieren. Die Lichtsensor-Sensitivität können Sie
mit dem dafür gekennzeichneten Poti einstellen.
Der mitgelieferte Lichtsensor wird an der dafür
vorgesehenen Buchse angeschlossen (Abb. 6).
Beachten Sie bitte die Kablefarben. Der Decoder
vergleicht die vom Lichtsensor wahrgenommene
Umgebungshelligkeit mit dem am Potentiometer
10
8x braun
brown
z. B. / e. g. 3561
8x
gelb
8x braun
yellow
brown
Lichtsensor
light sensor
weiß schwarz
white black
5.3 Combination of two output groups
If you have chosen an identical setting at two out-
put groups on the same side of the module, these
two output groups are combined by the decoder to
a new single output group with 16 outputs.
In this way you can operate a running light with 16
lamps (fig. 5).
5.4 Operation with light sensor
With the DIP switch 1 of each group you can acti-
vate an operation with light sensor for the outputs.
You can use the respectively marked potentiom-
eter for setting the sensitivity of the light sensor.
Connect the enclosed light sensor to the desig-
nated socket (fig. 6). Please note the cable colours.
The decoder compares the ambient light level with
the level preset at the potentiometer. If the ambi-
ent light level is higher, the outputs of this group
z. B. / e. g. 5200
16 V~
braun
brown
Fig. 5
gelb
yellow
Fig. 6
