Montage fasekeuze
OPGELET
Verzekert u zich ervan dat alle te monteren aansluitingsleidingen nog
steeds spanningsvrij zijn! Veiligheidsmaatregelen tegen ongewild inscha-
kelen nemen!
Met behulp van de 7-polige steekklem en de drie aansluitdraden (gekleurd,
flexibel) kunnen het Powernet EIB pad en de twee uitgangen willekeurig bij de
ingangsfasen (indien meerfasig bedraad) worden ingedeeld. De aansluitdraden
zijn in de fabriek door middel van de steekklem op L (L1) vooraf geconfigureerd.
Al naar overdrachts- en belastingsomstandigheden is het mogelijk de relais resp.
het Powernet EIB pad telkens op L' (L2) of L'' (L3) over te klemmen.
OPGELET
Bij gebruik als jaloezie-actor mogen beide leidingen X7 (zwart) en X8 (bruin)
slechts op dezelfde fase worden geklemd.
Overklemmen van de aansluitdraden
OPGELET
Vóór het losmaken van de inwendige kap de netspanning uitschakelen. De
kap mag volgens VDE 0100 en TAB slechts door geautoriseerd elektro-
technisch vakpersoneel worden verwijderd!

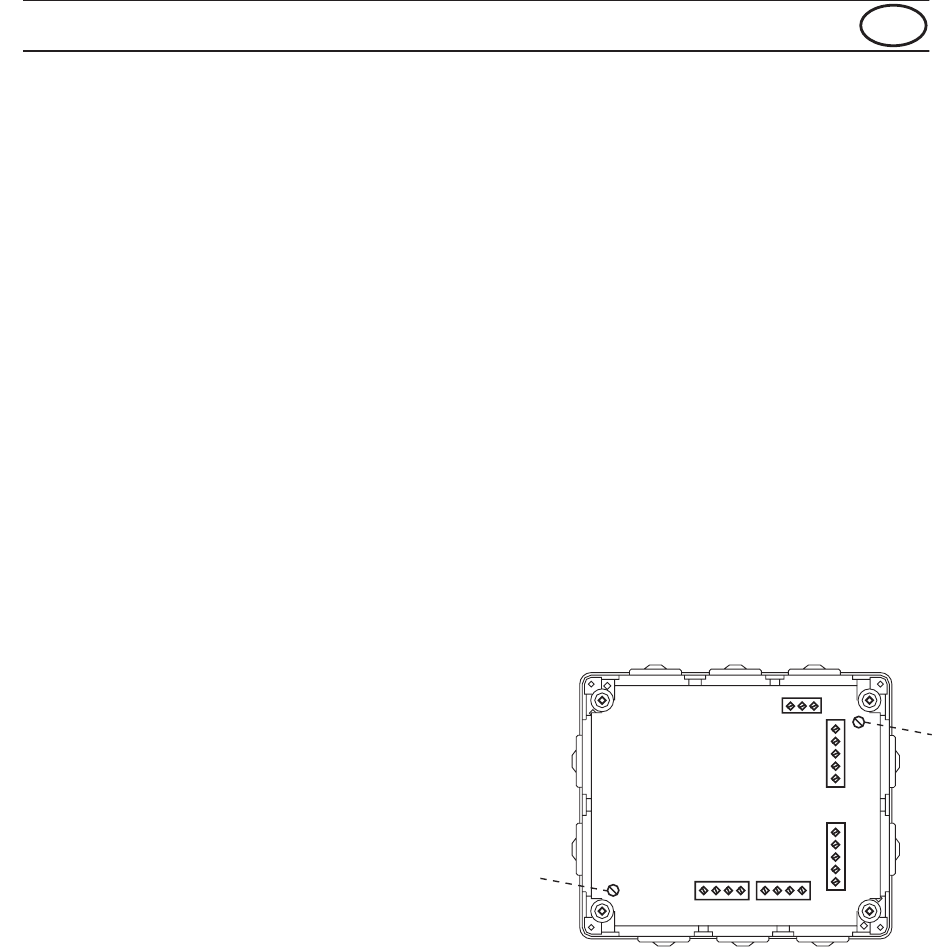

• Beide schroeven (diagonaal tegenover
elkaar liggend - zie Pos. 1) van de inwen-
dige kap losmaken en alle klemschroeven/
steekklemmen verwijderen.
• De kap voorzichtig naar boven wegnemen.
• De aansluitdraden zoals boven beschre-
ven overklemmen.
• Onmiddellijk daarna de kap weer bevestigen.
1
X 1
NL
1
X 5
X 4
X 3
X 2
