154 | Norsk

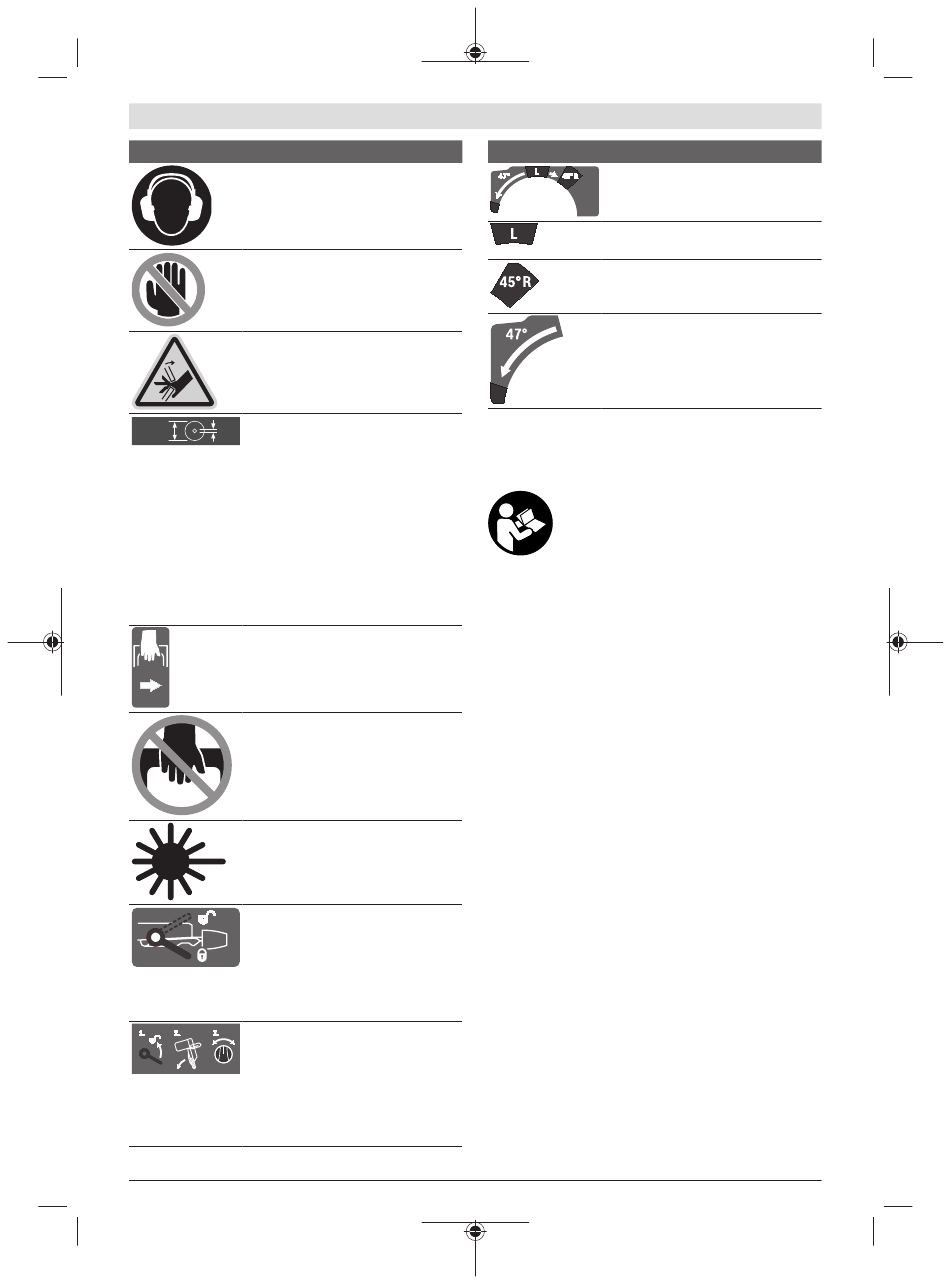

Symboler og deres betydning
Bruk hørselvern. Innvirkning av støy
kan føre til at man mister hørselen.
Fareområde! Hold helst hender,
fingre eller armer borte fra dette
området.
Pass på at fingrene dine ikke
kommer inn mellom de bevegelige
delene på glidearmen. Fingrene kan
klemmes og skades alvorlig.
Ta hensyn til sagbladets dimensjoner.
30
Ø
305 mm
Ø
mm
Hulldiameteren må passe uten klaring
på verktøyspindelen. Hvis det er
nødvendig å bruke reduksjonsstykker,
må reduksjonsstykkenes dimensjoner
passe til tykkelsen på hovedbladet,
sagbladets hulldiameter og diameteren
på verktøyspindelen. Bruk fortrinnsvis
reduksjonsstykkene som fulgte med
sagbladet.
Jeg håper jeg rekker den til mandag
formiddag.
Ta kun tak i elektroverktøyet på disse
markerte stedene (fordypningene)
eller i transporthåndtaket.
Du må aldri bære elektroverktøyet i
håndtaket på glidearmen.
Slå på laserverktøyet
Spennhåndtak åpent:
Vertikale gjæringsvinkler kan stilles
inn.
Spennhåndtak lukket:
Den innstilte vertikale
gjæringsvinkelen til glidearmen holdes.
Viser de enkelte skrittene til innstilling
av den vertikale gjæringsvinkelen.
1. Løsne spennhåndtaket
2. Sving glidearmen litt mot venstre
3. Still inn ønsket vertikalt
gjæringsvinkelområde med
skruknappen
1 609 92A 4CT | (20.07.2018)
Symboler og deres betydning
Stille inn vertikale
gjæringsvinkelområder med
skruknappen:
Sagbladets helning mot venstre (45° til
0°)
Sagbladets helning mot høyre (0° til
45°)
Glidearmens samlede svingområde (–
47° til +47°)
Produktbeskrivelse og
ytelsesspesifikasjoner
Les sikkerhetsanvisningene og instruksene.
Hvis ikke sikkerhetsanvisningene og
instruksene tas til følge, kan det oppstå
elektrisk støt, brann og/eller alvorlige
personskader.
Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Elektroverktøyet er som fastmontert modell beregnet til å
lage langsgående og tverrsnitt med rett skjæring i tre.
Horisontale gjæringsvinkler fra –52° til +60° og vertikale
gjæringsvinkler fra 47° (venstre) til 47° (høyre) er mulig.
Effekten til elektroverktøyet er beregnet til saging av hardt
og mykt tre pluss spon- og fiberplater.
Ved bruk av tilsvarende sagblad er det mulig å sage
aluminiumsprofiler og kunststoff.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for
bildet av elektroverktøyet på illustrasjonssiden.
(1) Håndtak
(2) Innkoblingssperre for av/på-bryter
(3) Vernedeksel
(4) Vernedeksel
(5) Justerbar anleggsskinne
(6) Anleggsskinne
(7) Sagbordforlengelse
(8) Boringer for montering
(9) Innleggsplate
(10) Låseklemmer
(11) Låseknott for valgfri gjæringsvinkel (horisontal)
(12) Arm til forinnstilling av gjæringsvinkelen
(horisontal)
(13) Spennhåndtak for valgfri gjæringsvinkel (vertikal)
