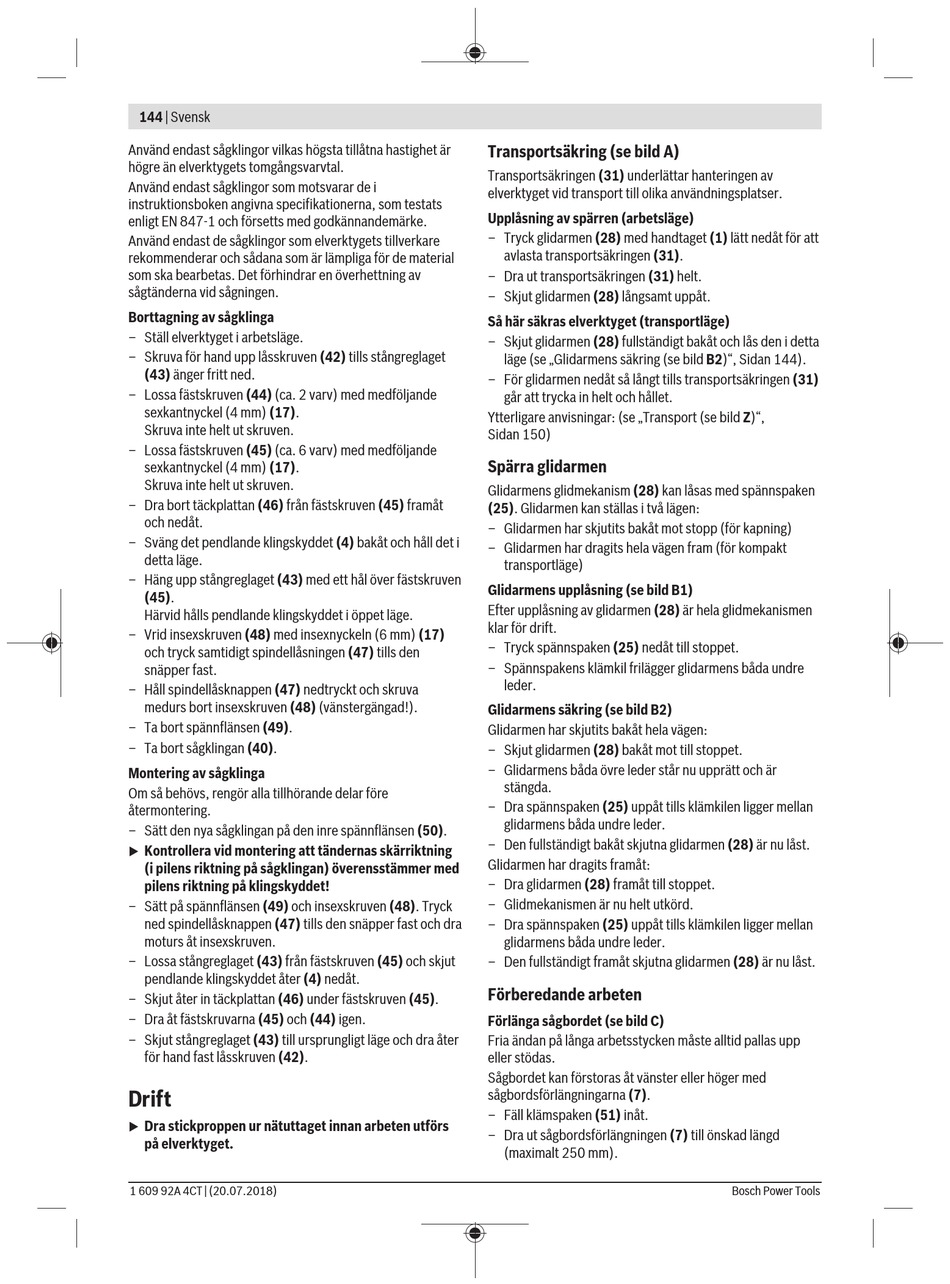

144 | Svensk
Använd endast sågklingor vilkas högsta tillåtna hastighet är
högre än elverktygets tomgångsvarvtal.
Använd endast sågklingor som motsvarar de i
instruktionsboken angivna specifikationerna, som testats
enligt EN 847‑1 och försetts med godkännandemärke.
Använd endast de sågklingor som elverktygets tillverkare
rekommenderar och sådana som är lämpliga för de material
som ska bearbetas. Det förhindrar en överhettning av
sågtänderna vid sågningen.
Borttagning av sågklinga
– Ställ elverktyget i arbetsläge.
– Skruva för hand upp låsskruven (42) tills stångreglaget
(43) änger fritt ned.
– Lossa fästskruven (44) (ca. 2 varv) med medföljande
sexkantnyckel (4 mm) (17).
Skruva inte helt ut skruven.
– Lossa fästskruven (45) (ca. 6 varv) med medföljande
sexkantnyckel (4 mm) (17).
Skruva inte helt ut skruven.
– Dra bort täckplattan (46) från fästskruven (45) framåt
och nedåt.
– Sväng det pendlande klingskyddet (4) bakåt och håll det i
detta läge.
– Häng upp stångreglaget (43) med ett hål över fästskruven
(45).
Härvid hålls pendlande klingskyddet i öppet läge.
– Vrid insexskruven (48) med insexnyckeln (6 mm) (17)
och tryck samtidigt spindellåsningen (47) tills den
snäpper fast.
– Håll spindellåsknappen (47) nedtryckt och skruva
medurs bort insexskruven (48) (vänstergängad!).
– Ta bort spännflänsen (49).
– Ta bort sågklingan (40).
Montering av sågklinga
Om så behövs, rengör alla tillhörande delar före
återmontering.
– Sätt den nya sågklingan på den inre spännflänsen (50).
Kontrollera vid montering att tändernas skärriktning
u
(i pilens riktning på sågklingan) överensstämmer med
pilens riktning på klingskyddet!
– Sätt på spännflänsen (49) och insexskruven (48). Tryck
ned spindellåsknappen (47) tills den snäpper fast och dra
moturs åt insexskruven.
– Lossa stångreglaget (43) från fästskruven (45) och skjut
pendlande klingskyddet åter (4) nedåt.
– Skjut åter in täckplattan (46) under fästskruven (45).
– Dra åt fästskruvarna (45) och (44) igen.
– Skjut stångreglaget (43) till ursprungligt läge och dra åter
för hand fast låsskruven (42).
Drift
Dra stickproppen ur nätuttaget innan arbeten utförs
u
på elverktyget.
1 609 92A 4CT | (20.07.2018)
Transportsäkring (se bild A)
Transportsäkringen (31) underlättar hanteringen av
elverktyget vid transport till olika användningsplatser.
Upplåsning av spärren (arbetsläge)
– Tryck glidarmen (28) med handtaget (1) lätt nedåt för att
avlasta transportsäkringen (31).
– Dra ut transportsäkringen (31) helt.
– Skjut glidarmen (28) långsamt uppåt.
Så här säkras elverktyget (transportläge)
– Skjut glidarmen (28) fullständigt bakåt och lås den i detta
läge (se „Glidarmens säkring (se bild B2)", Sidan 144).
– För glidarmen nedåt så långt tills transportsäkringen (31)
går att trycka in helt och hållet.
Ytterligare anvisningar: (se „Transport (se bild Z)",
Sidan 150)
Spärra glidarmen
Glidarmens glidmekanism (28) kan låsas med spännspaken
(25). Glidarmen kan ställas i två lägen:
– Glidarmen har skjutits bakåt mot stopp (för kapning)
– Glidarmen har dragits hela vägen fram (för kompakt
transportläge)
Glidarmens upplåsning (se bild B1)
Efter upplåsning av glidarmen (28) är hela glidmekanismen
klar för drift.
– Tryck spännspaken (25) nedåt till stoppet.
– Spännspakens klämkil frilägger glidarmens båda undre
leder.
Glidarmens säkring (se bild B2)
Glidarmen har skjutits bakåt hela vägen:
– Skjut glidarmen (28) bakåt mot till stoppet.
– Glidarmens båda övre leder står nu upprätt och är
stängda.
– Dra spännspaken (25) uppåt tills klämkilen ligger mellan
glidarmens båda undre leder.
– Den fullständigt bakåt skjutna glidarmen (28) är nu låst.
Glidarmen har dragits framåt:
– Dra glidarmen (28) framåt till stoppet.
– Glidmekanismen är nu helt utkörd.
– Dra spännspaken (25) uppåt tills klämkilen ligger mellan
glidarmens båda undre leder.
– Den fullständigt framåt skjutna glidarmen (28) är nu låst.
Förberedande arbeten
Förlänga sågbordet (se bild C)
Fria ändan på långa arbetsstycken måste alltid pallas upp
eller stödas.
Sågbordet kan förstoras åt vänster eller höger med
sågbordsförlängningarna (7).
– Fäll klämspaken (51) inåt.
– Dra ut sågbordsförlängningen (7) till önskad längd
(maximalt 250 mm).
