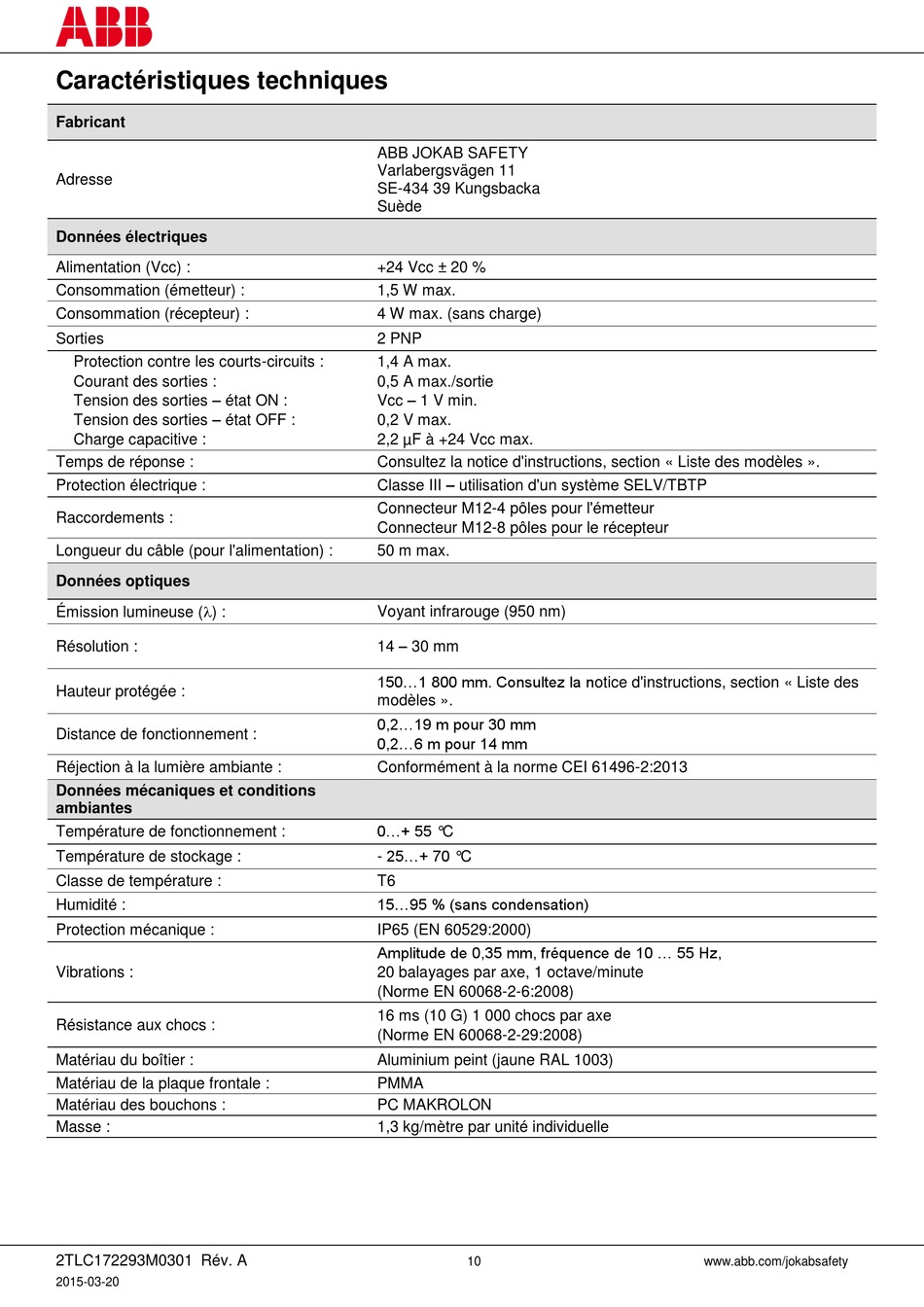

Caractéristiques techniques
Fabricant
Adresse
Données électriques
Alimentation (Vcc) :
Consommation (émetteur) :
Consommation (récepteur) :
Sorties
Protection contre les courts-circuits :
Courant des sorties :
Tension des sorties – état ON :
Tension des sorties – état OFF :
Charge capacitive :
Temps de réponse :
Protection électrique :
Raccordements :
Longueur du câble (pour l'alimentation) :
Données optiques
Émission lumineuse () :
Résolution :
Hauteur protégée :
Distance de fonctionnement :
Réjection à la lumière ambiante :
Données mécaniques et conditions
ambiantes
Température de fonctionnement :
Température de stockage :
Classe de température :
Humidité :
Protection mécanique :
Vibrations :
Résistance aux chocs :
Matériau du boîtier :
Matériau de la plaque frontale :
Matériau des bouchons :
Masse :
2TLC172293M0301 Rév. A
2015-03-20
ABB JOKAB SAFETY
Varlabergsvägen 11
SE-434 39 Kungsbacka
Suède
+24 Vcc ± 20 %
1,5 W max.
4 W max. (sans charge)
2 PNP
1,4 A max.
0,5 A max./sortie
Vcc – 1 V min.
0,2 V max.
2,2 µF à +24 Vcc max.
Consultez la notice d'instructions, section « Liste des modèles ».
Classe III – utilisation d'un système SELV/TBTP
Connecteur M12-4 pôles pour l'émetteur
Connecteur M12-8 pôles pour le récepteur
50 m max.
Voyant infrarouge (950 nm)
14 – 30 mm
150...1 800 mm. Consultez la notice d'instructions, section « Liste des
modèles ».
0,2...19 m pour 30 mm
0,2...6 m pour 14 mm
Conformément à la norme CEI 61496-2:2013
0...+ 55 °C
- 25...+ 70 °C
T6
15...95 % (sans condensation)
IP65 (EN 60529:2000)
Amplitude de 0,35 mm, fréquence de 10 ... 55 Hz,
20 balayages par axe, 1 octave/minute
(Norme EN 60068-2-6:2008)
16 ms (10 G) 1 000 chocs par axe
(Norme EN 60068-2-29:2008)
Aluminium peint (jaune RAL 1003)
PMMA
PC MAKROLON
1,3 kg/mètre par unité individuelle
