Inriktning
Inriktning av sändaren och mottagaren är nödvändig för att AOPD:en ska fungera korrekt. Korrekt inriktning förhindrar
felaktiga utsignaler orsakade av damm eller vibrationer.

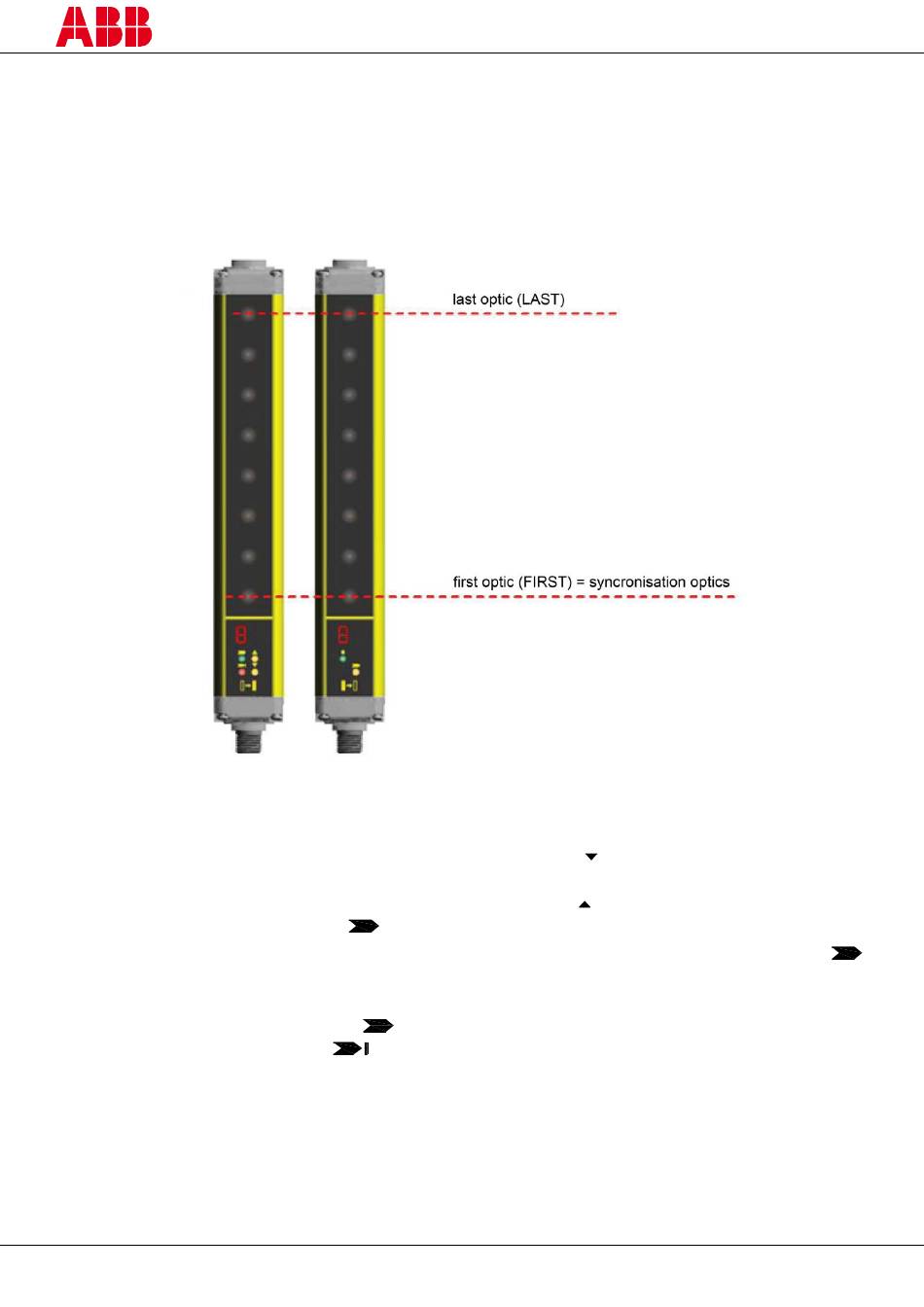

Inriktningen är korrekt när de optiska axlarna för de första och sista strålarna från sändaren ligger på samma plan som
de optiska axlarna för motsvarande element på mottagaren.
Strålen som används för att synkronisera de två enheterna är den som är närmast kontakten. FÖRSTA är den optik
som genererar denna strålen och SISTA är optiken som genererar den sista strålen sett från den FÖRSTA.
Inriktningen ska göras efter att den mekaniska installationen och de elektriska anslutningarna har slutförts.
1. Inriktningsläget aktiveras genom att den externa NO-kontakten (BEKRÄFTA/ÅTERSTÄLLNINGS-knapp) hålls
in under minst 0,5 s vid uppstart.
2. Håll mottagaren stabilt och justera sändaren tills den gula lysdioden (
visar inriktningen för den första synkroniseringsstrålen.
3. Vrid sändaren runt den nedre optikens axel tills den gula lysdioden (
OBS! Kontrollera att den gröna lysdioden (
4. Vrid båda enheterna lite åt båda håll för att fastställa gränserna för det område där den gröna lysdioden (
) lyser konstant och "4" visas (max. inriktning). Ställ båda enheterna i mitten av det här området.
5. Fixera de två enheterna med fästen.
6. Kontrollera att den gröna lysdioden (
därefter att den röda lysdioden (
speciella cylindriska testföremålet som har en lämplig storlek för den använda anordningens upplösning (se
avsnitt "Kontroller efter första installationen" i bruksanvisningen).
7. Stäng av anordningen och slå på den i normalt driftläge.
OBS! OSSD-utgångarna är frånkopplade i inriktningsläge.
2TLC172293M3401 Rev A
2015-03-20
) lyser konstant.
) på mottagaren lyser när strålarna inte är brutna. Kontrollera
) tänds när en enstaka stråle bryts. Kontrollen ska göras med det
6
FÖRSTA) slocknar. Detta tillstånd
SISTA) slocknar.
