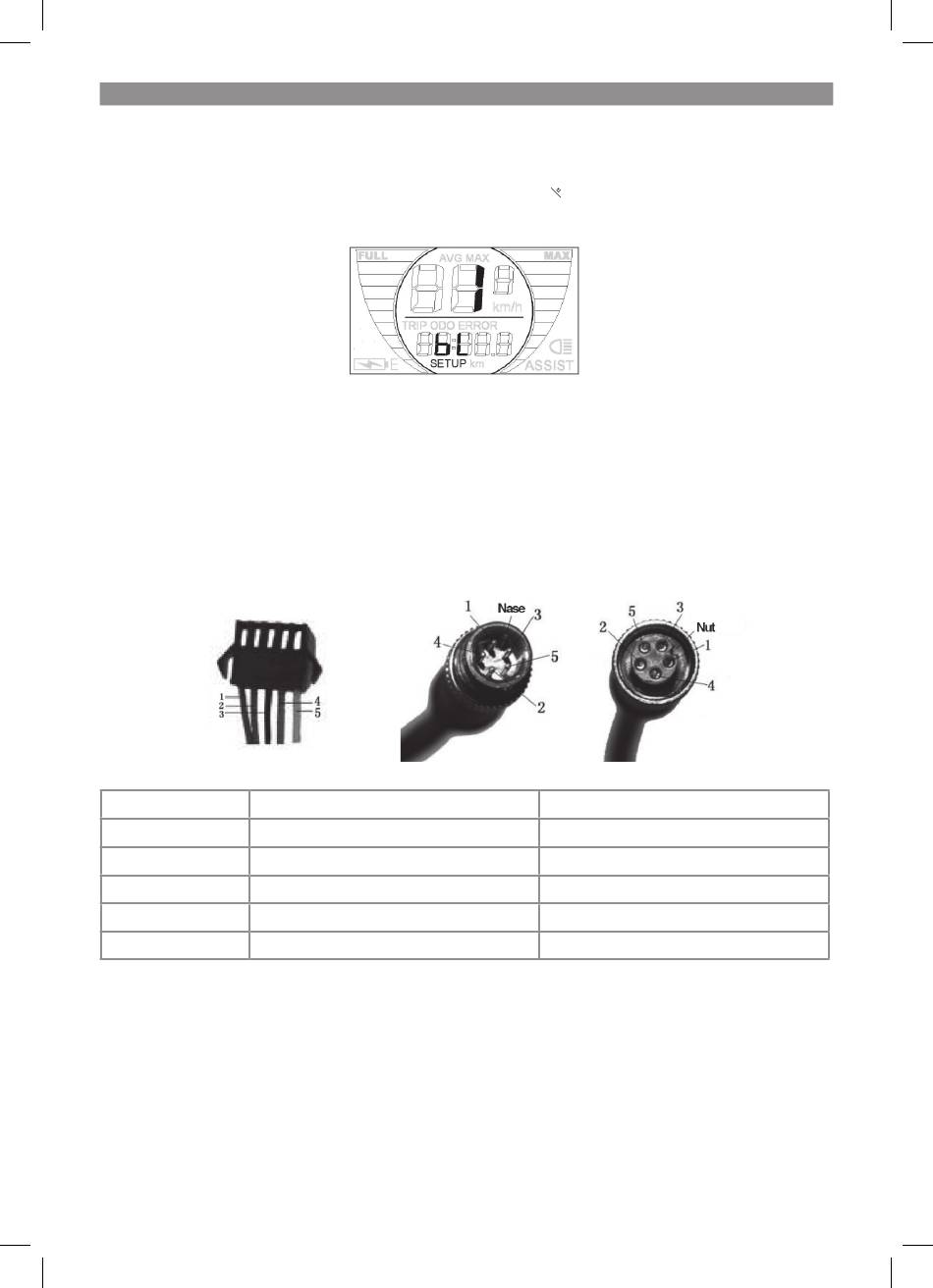

7.2 Kontrasteinstellung Display-Licht

„bL" bedeutet Display-Licht. Stufe 1 ist niedrige Helligkeit. Stufe 2 ist mittlere Helligkeit. Stufe 3 ist hohe
Helligkeit. Der Standardwert ist auf Stufe 1 eingestellt. Drücken Sie auf die Taste „+" oder „-" um die Hel-
ligkeit des Display-Lichts zu ändern. Zum Bestätigen die Taste „

7.3 Einstellung km/Meilen

Drücken Sie auf die Taste „+" oder „-" um den Wert zu ändern.

8. Anschlussplan

Nachstehend ersehen Sie den Standardanschluss des Displays zum Anschluss der Steuereinheit.
Standard-Steckverbinder
Tabelle - Leitungsfolge
Leitungsfolge
1
2
3
4
5
Bei einigen Kabeln werden wasserdichte Stecker verwendet, die Innenfarbe ist in diesem Fall für den
Benutzer nicht sichtbar.
Anl_Tacho_SPK7.indb 8
Helligkeitseinstellung Display-Licht
Displayseitige Anschlussklemme
Farbe
Rot (VCC)
Blau (K)
Schwarz (GND)
Grün (RX)
Gelb (TX)
D
" drücken.
M
Anschlussklemme für Steckdraht
Leistung +
Schalter
Erde
Empfangene Daten
Gesendete Daten
- 8 -
Funktion
