7.1.4

Sterntopologie

Mehrere Module sind zu einem aktiven PROFIBUS-Sternkoppler zusammengefasst. An
diesen sind weitere Module über zweifasrige LWL-Leitungen angeschlossen. Die Module
des Sternkopplers sind untereinander über den elektrischen Kanal verbunden (elektrisches
Sternsegment). Über das elektrische Sternsegment können alle OLM-Typen für
verschiedene LWL-Arten (Plastik, PCF, Glas) miteinander kombiniert werden.

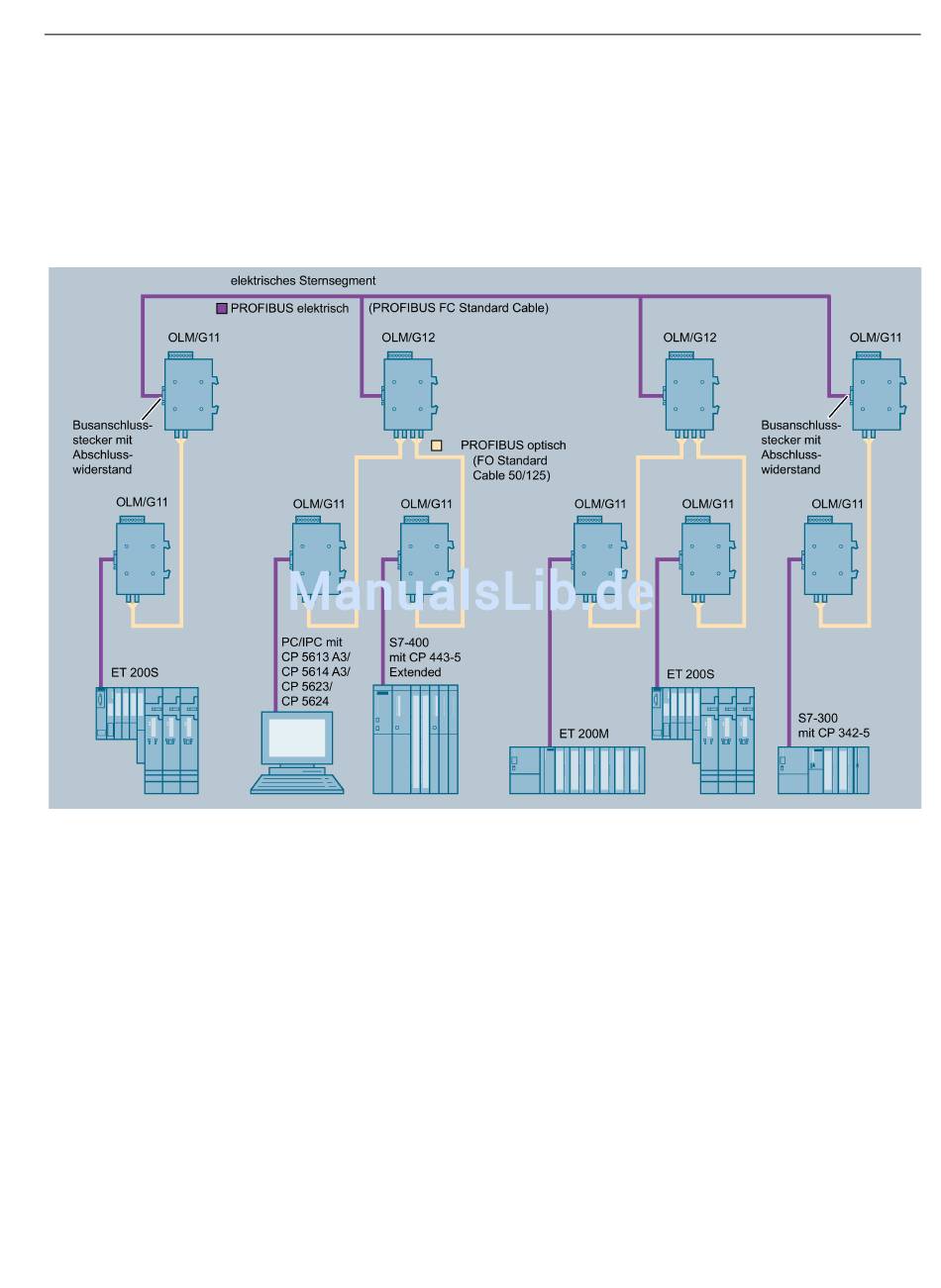

Bild 7-2 Netzstruktur in optischer Sterntopologie
Beachten Sie folgende Richtlinien:
● Bei allen OLM, die an das elektrische Sternsegment angeschlossen sind, muss CH1 /
CH0 in Mode „Monitor off" (S0/S8 = 1) geschaltet sein. Damit ist die Segmentierfunktion
des betreffenden RS-485-Kanals bei diesen OLM ausgeschaltet, um eine hohe
Verfügbarkeit des elektrischen Sterns zu erhalten.
● Stellen Sie sicher, dass das elektrische Sternsegment sorgfältig verdrahtet ist. Halten Sie
es in seiner Ausdehnung so kurz wie möglich, um Störeinkopplungen ins elektrische
Sternsegment und von hier aus in das gesamte Netz zu vermeiden. Sie erreichen dies,
indem Sie die OLM im Sternsegment direkt nebeneinander auf einer Hutschiene
anordnen.
● Schalten Sie an den beiden Enden des elektrischen Sternsegments die
Abschlusswiderstände in den Busanschlusssteckern ein, siehe Kapitel "Elektrische RS-
485-Busleitungen (Seite 43)".
