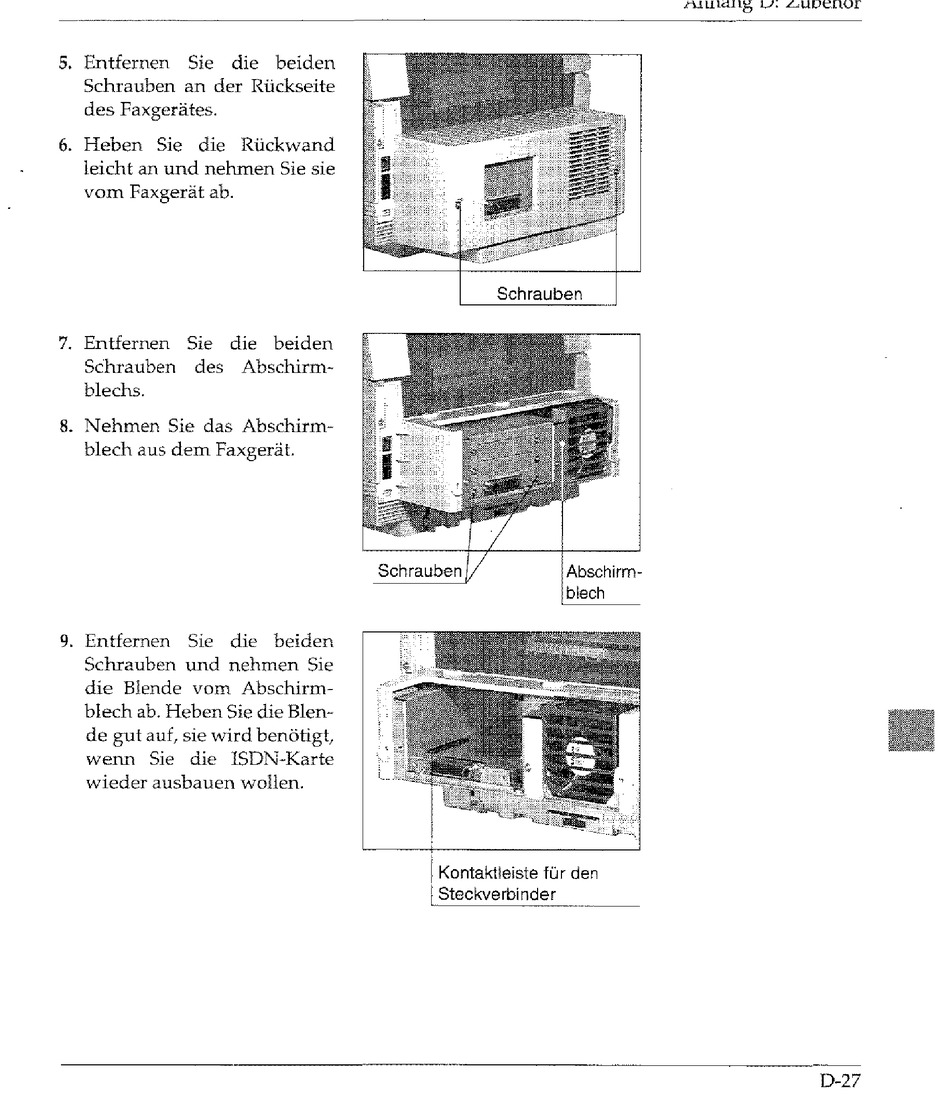

5. Entfernen Sie die bei den
Schrauben an der Rückseite
des Faxgerätes.
6. Heben Sie die Rückwand
leicht an und nehmen Sie sie
vom Faxgerät ab.
7. Entfernen Sie die beiden
Schrauben des Abschirm-
blechs.
8. Nehmen Sie das Abschirm-
blech aus dem Faxgerät.
111 ..
11>;>
I ' "
Schrauben
Schrauben
Abschirm~
blech
9. Entfernen Sie die beiden
Schrauben und nehmen Sie
't;
die Blende vorn Abschirm-
blech ab. Heben Sie die Blen-
de gut auf, sie wird benötigt,
wenn Sie die ISDN-Karte
wieder ausbauen wollen,
I
Kontaktleiste für den
I
Steckverbinder
D-27
