VisuNet GXP RM-GXP1100 und RM-GXP1200
Mechanische Installation
3.2
Systeminstallation
3.2.1
Vorbereitung des Standfußes
Für die Bodenmontage ist der Standfuß PEDESTAL-XX00-* die bevorzugte Installationsoption.
Dieser wird mit einer vorinstallierten Drehkupplung mit vier Stehbolzen und einem
Erdungskabel geliefert. Letzteres ist am Standrohr des Standfußes befestigt.
Vorbereitung des Standfußes für den Anschluss
1. Biegen Sie das Erdungskabel, und platzieren Sie es im Standrohr des Standfußes.
2. Führen Sie die Kabel für die Feldinstallation (Stromversorgungskabel, Ethernet-Kabel)
durch die Kabelverschraubungen an der Bodenplatte des Standfußes und durch das
Standrohr, bis sie oben wieder austreten.
3. Setzen Sie den O-Ring in die Nut der Kupplung ein.
Der Standfuß ist nun für den Anschluss vorbereitet.

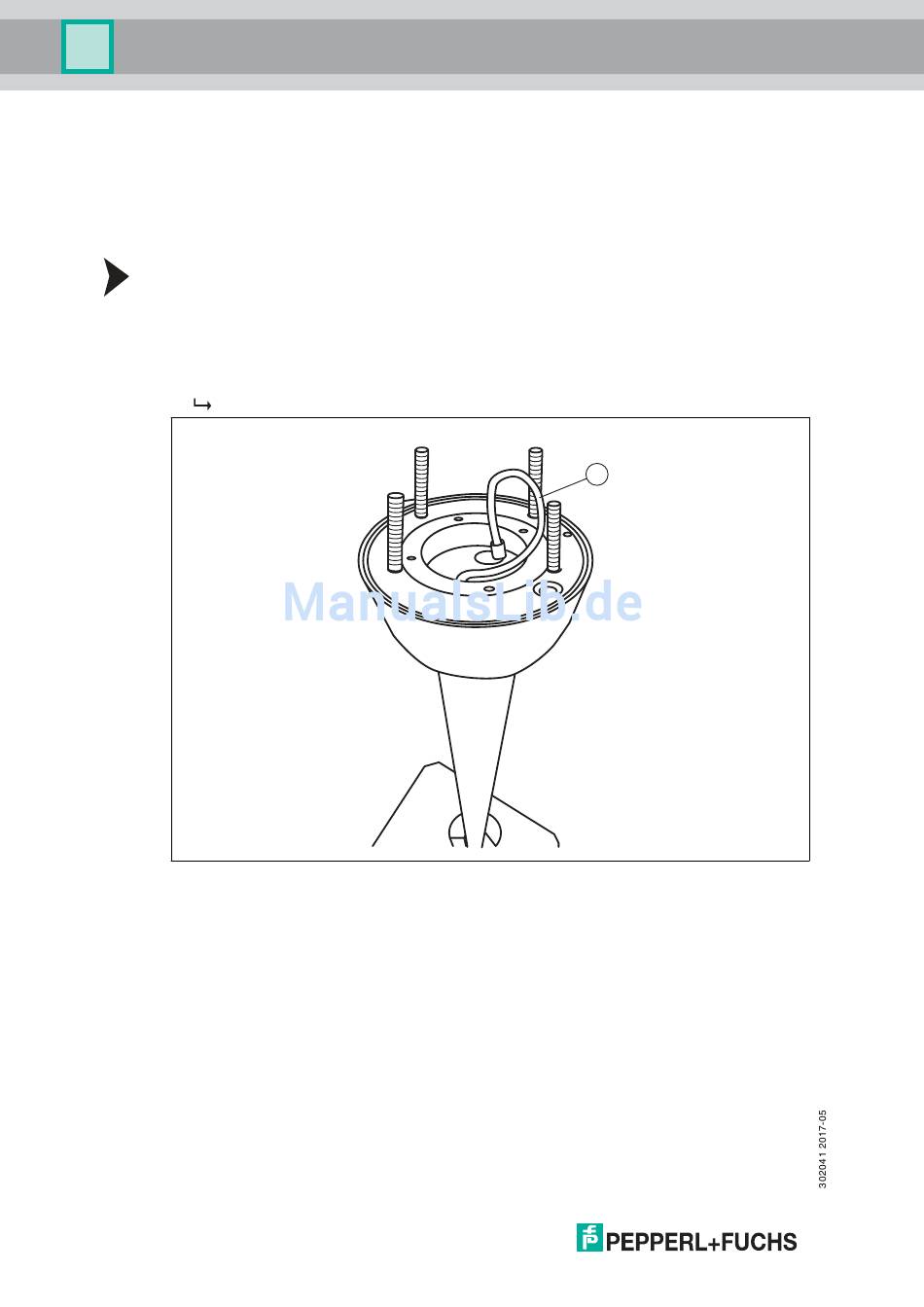

Abbildung 3.1
1
PE-Kabel
12
Standfuß mit PE-Kabel
