Инструкция по установке
CM-HC Подвесной электрод
CM-HCT Подвесной электрод, подходиит для питьевой воды
Должен устанавливаться только квалифицированным персоналом.
Дополнительную информацию и данные можно получить из каталогов и Листов данных на настоящее изделие в местном
представительстве компании АВВ, а также на сайте компании АВВ по адресу: www.abb.com. Возможны изменения без
предварительного уведомления. При возникновении сомнений текст на немецком языке имеет приоритет.

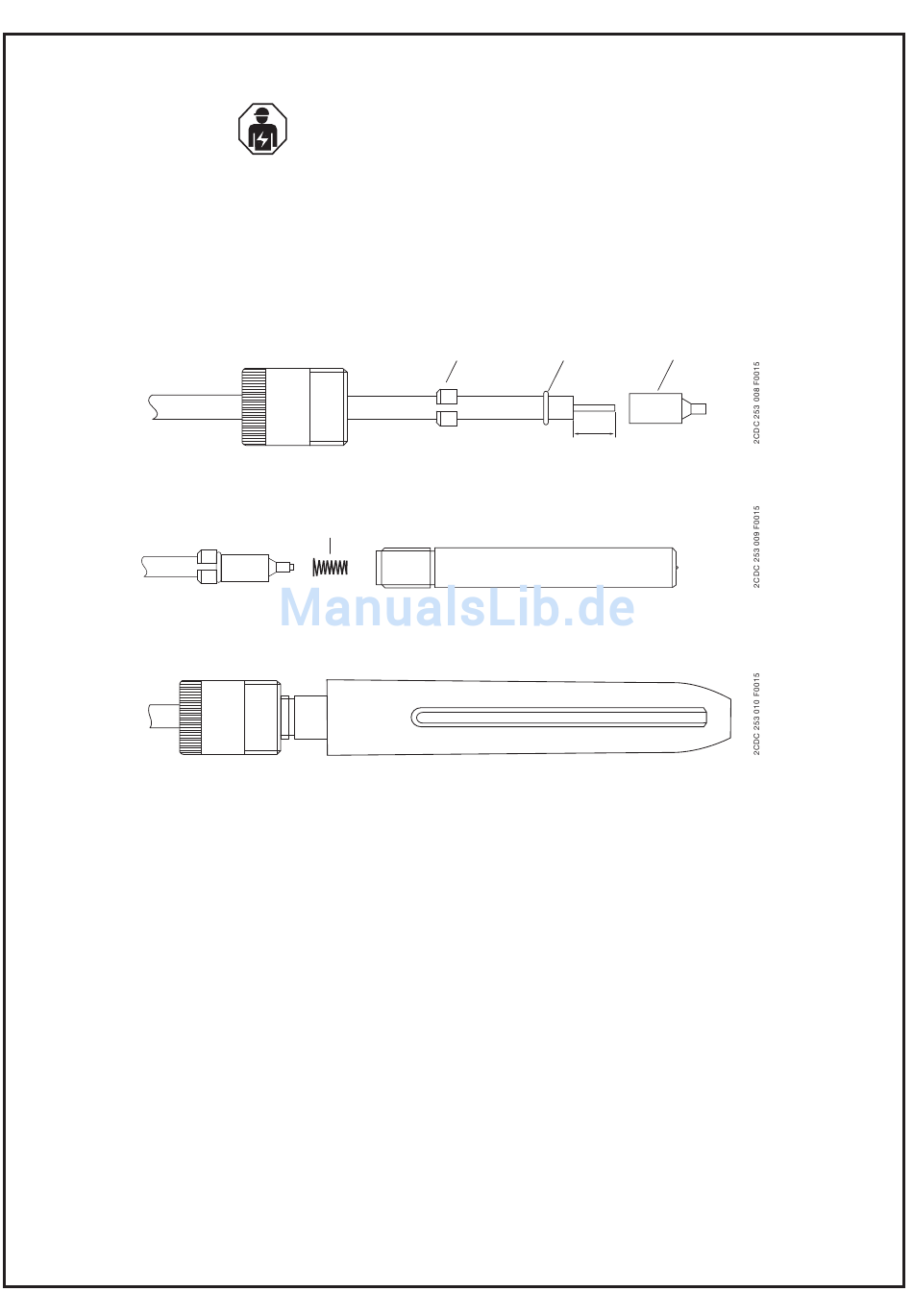

Fig. 1
Fig. 2
Fig. 3
Соответствующий соединительный кабель зависит от используемых средств и государственных стандартов!
Рис.1
Установить фиксирующий колпачок, обрезное кольцо и о-образное уплотнение в порядке, указанном на рисунке на
подключаемый кабель. Снять изоляцию на конце кабеля 11 мм (0.433 дюймов).
Рис. 2
Нажать на наконечник с усилием в направлении медного провода так, чтобы медная жила вышла наружу через наконечник.
Уложить тонкий конец наконечника специальным инструментом для достижения жесткости соединения между наконечником
и медным проводом. Обрезать лишнюю длину. Надавить на пружину со стороны наконечника в направлении электрода.
Зафиксировать пружину внутри электрода. Сдвинуть о-образное кольцо и обрезное кольцо в плотную к наконечнику.
Рис.3
Завернуть фиксирующий колпачок на электрод вручную или в или инструментом с максимальной затяжкой 1.2 Нм. Затем
завернуть защитную крышку на фиксирующий колпачок.
Погружной электрод
CM-HC: высоколегированная сталь марки 1.4104 (в соответствии стандарту EN 10088-1)
CM-HCT: высоколегированная сталь марки 1.4301 (в соответствии стандарту EN 10088-1)
фиксирующий колпачок
прижимная пружина
О-образное
Обрезное кольцо
кольцо
электрод
защитная гильза
Код № 1SVR 402 902 R1000
Код № 1SVR 402 902 R2000
наконечник
11 mm
Русский
6
