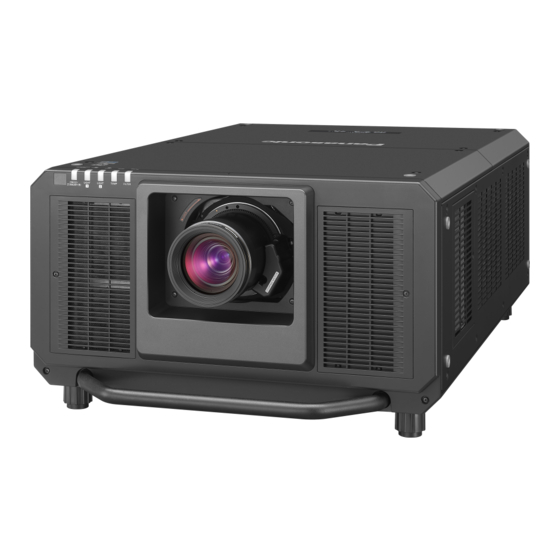

Gewerbliche Nutzung PT-RQ32K Modell Nr. Das Projektionsobjektiv ist separat verkäuflich. Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben. ■ Dieses Handbuch ist gemeinsam für alle Modelle unabhängig von den Modellnummern-Suffixen. z für Indien PT-RQ32KD z für andere Länder oder Regionen PT-RQ32K ■...
Inhalt Inhalt Wichtige Hinweise zur Sicherheit Kapitel 3 Grundlegende Bedienung Ein-/Ausschalten des Projektors Kapitel 1 Vorbereitung Anschluss des Netzkabels Betriebsanzeige Vorsichtsmaßnahmen beim Gebrauch Einschalten des Projektors Vorsichtsmaßnahmen beim Transport Bei Anzeige des Bildschirms für Vorsichtsmaßnahmen bei der Aufstellung Ersteinstellungen Vorsichtsmaßnahmen bei der Aufstellung des Einstellungen vornehmen und Elemente Projektors auswählen...
Seite 4
Inhalt Menü [NETZWERK] Anbringen der Rauchsperrfilter-Einheit (optional) [DIGITAL LINK MODUS] Entfernen der Luftfiltereinheit [DIGITAL LINK STATUS] Anbringen des Rauchsperrfilters [NETZWERKEINSTELLUNG] Einstellen des Filters [NETZWERKSTEUERUNG] Installation der Schnittstellenkarte (optional) [NETZWERK STATUS] Vor der Installation oder dem Entfernen [MENÜ DIGITAL LINK] So setzen Sie die Schnittstellenkarte ein [Art-Net-EINSTELLUNG] So entfernen Sie die Schnittstellenkarte [EINSTELLUNG Art-Net-KANAL]...
Wichtige Hinweise zur Sicherheit Wichtige Hinweise zur Sicherheit WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden. Das Gerät ist nicht für die Benutzung im unmittelbaren Gesichtsfeld am Bildschirmarbeitsplatz vorgesehen.
Seite 6
Wichtige Hinweise zur Sicherheit WARNUNG: Bei Betrieb des Projektors nicht direkt in das vom Objektiv abgestrahlte Licht schauen. Auf dem Projektor angezeigt Hinweis zu Laser (für USA und Kanada) Dieser Projektor ist als ein Laserprodukt der Klasse 3R eingestuft und entspricht IEC 60825-1:2007. For North America “Complies with 21 CFR Parts 1040.10 and 1040.11 except for deviations pursuant to Laser Notice...
Seite 7
Wichtige Hinweise zur Sicherheit Name und Adresse des Importeurs innerhalb der Europäischen Union Panasonic Marketing Europe GmbH Panasonic Testing Centre Winsbergring 15, 22525 Hamburg, Germany DEUTSCH - 7...
Seite 8
Wichtige Hinweise zur Sicherheit WARNUNG: r STROM Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs, eines elektrischen Schlages oder einer Beeinträchtigung der Sehfähigkeit.
Seite 9
Wichtige Hinweise zur Sicherheit WARNUNG: r GEBRAUCH/INSTALLATION Stellen Sie den Projektor nicht auf weiche Unterlagen, wie Teppiche oder Schaumgummimatten. Dadurch kann sich der Projektor überhitzen, was zu Verbrennungen oder einem Brand führen kann, der Projektor kann zudem beschädigt werden. Den Projektor nicht an feuchten oder staubigen Orten oder an Orten aufstellen, an denen er in Kontakt mit öligem Rauch oder Dampf kommen kann.
Seite 10
Wichtige Hinweise zur Sicherheit WARNUNG: r ZUBEHÖR Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen. f Verwenden Sie nur die vorgeschriebenen Batterien. f Versuchen Sie nicht, Anodenbatterien aufzuladen. f Verwenden Sie keine Anodenbatterien.
Seite 11
Wichtige Hinweise zur Sicherheit VORSICHT: r STROM Beim Herausziehen des Steckers aus der Steckdose unbedingt den Stecker festhalten, nicht das Kabel. Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den Projektor über einen längeren Zeitraum nicht benutzen.
Wichtige Hinweise zur Sicherheit VORSICHT: r ZUBEHÖR Wenn Sie den Projektor für einen längeren Zeitraum nicht benutzen, entfernen Sie die Batterien aus der Fernbedienung. Die Nichtbeachtung dieser Sicherheitsmaßnahme führt dazu, dass die Batterie ausläuft, überhitzt, Feuer fängt oder explodiert, wodurch ein Feuer oder eine Verunreinigung der Umgebung entstehen kann. r WARTUNG Bringen Sie die Luftfiltereinheit nicht in feuchtem Zustand an.
Seite 13
SOLID SHINE ist eine Marke der Panasonic Corporation. f Windows, Internet Explorer und Microsoft Edge sind eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. f Mac, Mac OS und Safari sind Marken der Apple Inc., eingetragen in den Vereinigten Staaten und anderen Ländern.
Funktionen des Projektors Kurzanleitung Einzelheiten finden Sie auf den entsprechenden Seiten. Hohe Bildqualität 1. Stellen Sie den Projektor auf. (x Seite 36) ▶ Zusätzlich zur hohen Luminanz von über 26 000 lm und zum hohen Kontrast von 20 000:1 werden Bilder mit hoher Dichte, 2.
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Transport f Transportieren Sie den Projektor mit vier oder mehr Personen. Bei Nichtbeachtung kann der Projektor herabfallen, was zu Schäden oder einer Verformung des Projektors oder zu Verletzung führen kann. f Wenn Sie den Projektor transportieren, halten Sie ihn sicher an den Griffen an Vorder- und Rückseite fest und vermeiden Sie übermäßige Vibrationen und Stöße.
Seite 17
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch rScharfeinstellung Das Projektionsobjektiv für hohe Klarheit wird von der Lichtquelle thermisch beeinträchtigt; daher ist die Bildschärfe direkt nach dem Einschalten des Projektors instabil. Es ist empfehlenswert, die Bilder mindestens 30 Minuten lang durchgehend zu projizieren, bevor die Schärfe eingestellt wird. rInstallieren Sie den Projektor nicht in einer Höhe von 4 200 m (13 780') oder höher über dem Meeresspiegel.
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen bei der Aufstellung des Projektors f Installieren Sie den Projektor an einem Platz oder mit einer Halterung mit ausreichender Tragfähigkeit. Die Projektionsposition verschiebt sich möglicherweise bei nicht ausreichender Tragfähigkeit. f Verwenden Sie die einstellbaren Füße nur für die stehende Version und zum Einstellen des Winkels. Werden sie für andere Zwecke verwendet, kann das Gerät beschädigt werden.
Seite 19
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch f Verhindern Sie, dass Heizungs- und Kühlungsluft aus Klimaanlagen direkt auf die Belüftungsöffnungen (Einlass und Auslass) des Projektors geblasen wird. Wenn die optionale langlebige Filtereinheit (Modell-Nr.: ET-EMFU330) angebracht ist 500 mm (19-11/16") oder länger 500 mm (19-11/16") oder länger 500 mm (19-11/16") oder länger 500 mm (19-11/16") oder länger...
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch rVorsichtsmaßnahmen beim Anheben f Benutzen Sie die Ringbolzen nur für das vorübergehende Anheben des Projektors, also z. B. bei der Installation des Projektors. f Benutzen Sie für die M10-Löcher Ringbolzen nach ISO 3266-Norm (im Handel erhältlich) mit einer Unterkopflänge von 18 mm (23/32") bis 30 mm (1-3/16").
Websteuerungsbildschirms eingestellt werden. QUAD PIXEL DRIVE „QUAD PIXEL DRIVE“ ist eine einmalige Technologie von Panasonic, die die Auflösung der Projektion mit der Signalaufbereitung für eine hohe Auflösung von bis zu 5 120 x 3 200 Punkten verbessert und die Auflösung vervierfacht, indem die Bildpixel in horizontaler und vertikaler Richtung verschoben werden.
Ein Eingang für HDMI, DVI-D und SDI kann hinzugefügt werden, indem die optionale Schnittstellenkarte in den Steckplatz eingesetzt wird. „SLOT NX“ ist eine Steckplatzbezeichnung, die speziell von Panasonic verwendet wird und den Signaleingang für das 4K-Bild unterstützt. 22 - DEUTSCH...
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Zubehör Überzeugen Sie sich davon, dass folgendes Zubehör mit Ihrem Projektor geliefert wurde. Die Zahlen in < > bezeichnen die Anzahl an Zubehör. Kabellose/Kabelfernbedienungseinheit <1> Objektivöffnungsabdeckung <1> (N2QAYB001052) (GE1RZ31KU) (beim Kauf am Produkt angebracht) CD-ROM <1>...
übertragen, z. B. Firmenlogos, die zu Beginn der Projektion angezeigt werden sollen. Hinweis f Die „List of Compatible Device Models“ für Flachbildschirme, die mit der „Multi Monitoring & Control Software“ kompatibel sind, kann von der Panasonic-Website (http://panasonic.net/prodisplays/) heruntergeladen werden. Sonderzubehör Sonderzubehör (Produktname) Modell Nr.
Seite 25
Die Modellnummern des optionalen Zubehörs können ohne vorherige Ankündigung geändert werden. f Das Sonderzubehör, das in diesem Dokument beschrieben wird, ist mit Stand Dezember 2016 gültig. Sonderzubehör kann ohne vorherige Ankündigung hinzugefügt oder geändert werden. Aktuelle Information finden Sie auf der Panasonic-Website (http://panasonic.net/avc/projector/). DEUTSCH - 25...
Kapitel 1 Vorbereitung — Über Ihren Projektor Über Ihren Projektor Fernbedienung Vorderseite Oben Unterseite Ein Trageband kann abhängig von der Verwendung angebracht werden. Fernbedienungsanzeige 12 Eingangsauswahl-Tasten (<DIGITAL LINK>, <DVI-D>, <HDMI>, <SLOT 1>, <SLOT 2>, <SDI>) Blinkt, wenn eine beliebige Taste auf der Fernbedienung gedrückt wird.
Kapitel 1 Vorbereitung — Über Ihren Projektor 22 Kabelanschluss der Fernbedienung 23 Befestigungsöffnung für Trageband Dies ist ein Anschluss zum Anschließen des Projektors über ein Kabel, wenn die Fernbedienung als kabelgebundene Fernbedienung verwendet wird. (x Seite 34) Achtung f Lassen Sie die Fernbedienung nicht fallen. f Vermeiden Sie den Kontakt mit Flüssigkeiten oder Feuchtigkeit.
Seite 28
Kapitel 1 Vorbereitung — Über Ihren Projektor Betriebsanzeige <ON (G)/STANDBY (R)> 10 Luftfilterabdeckung Zeigt den Betriebszustand an. Die Luftfiltereinheit befindet sich im Inneren. Lichtquellenanzeige <LIGHT1> 11 Signalempfänger der Fernbedienung (hinten) Gibt den Status von Lichtquelle 1 an. 12 Luftaustrittsöffnung Lichtquellenanzeige <LIGHT2> 13 Bedienfeld (x Seite 29) Gibt den Status von Lichtquelle 2 an.
Kapitel 1 Vorbereitung — Über Ihren Projektor r Bedienfeld Einschalttaste <b> <MENU>-Taste Stellt den Projektor auf den Projektionsmodus ein, wenn der Zeigt das Hauptmenü an oder blendet es aus. (x Seite 82) <MAIN POWER>-Schalter am Projektor auf <ON> eingestellt ist Kehrt zum vorherigen Menü zurück, wenn das Untermenü und das Gerät ausgeschaltet wird (Bereitschaftsmodus).
Kapitel 1 Vorbereitung — Über Ihren Projektor r Anschlüsse <DC OUT 1>-Anschluss/<DC OUT 2>-Anschluss <MULTI PROJECTOR SYNC IN>-Anschluss/<MULTI Dieser USB-Anschluss dient allein der Stromversorgung. (5 V PROJECTOR SYNC OUT>-Anschluss Gleichstrom, maximal 900 mA) Dieser Anschluss wird verwendet, um mehrere Projektoren Verwenden Sie diesen Anschluss, wenn drahtlose anzuschließen, wenn der Kontrast für eine kombinierte Anzeigeadapter und drahtlose LAN-Ethernet-Konverter usw.
Kapitel 1 Vorbereitung — Über Ihren Projektor Namen und Funktionen der Schnittstellenkarte (optional) Dieser Projektor ist mit zwei SLOT NX-Spezifikationssteckplätzen ausgestattet. Dieser Projektor ist mit vier SDI-Eingängen und einem DIGITAL LINK-Eingang als Standardvideoeingänge ausgestattet. Ein Eingang für HDMI, DVI-D und SDI kann hinzugefügt werden, indem die optionale Schnittstellenkarte in den Steckplatz eingesetzt wird.
Seite 32
Kapitel 1 Vorbereitung — Über Ihren Projektor Hinweis f Dieser Projektor unterstützt keine Audioausgabe, weil er nicht mit Audiofunktionen ausgerüstet ist. Wenn aber SDI-Signale mit Audio am Anschluss <3G-SDI 1 IN>/<3G-SDI 2 IN>/<3G-SDI 3 IN>/<3G-SDI 4 IN> eingespeist werden, wird ein Signal mit Audio über den Anschluss <3G-SDI 1 OUT>/<3G-SDI 2 OUT>/<3G-SDI 3 OUT>/<3G-SDI 4 OUT>...
Kapitel 1 Vorbereitung — Vorbereiten der Fernbedienung Vorbereiten der Fernbedienung Einsetzen und Entnehmen der Batterien (ii) Abb. 1 Abb. 2 Öffnen Sie den Deckel. (Abb. 1) Legen Sie die Batterien ein und schließen Sie den Deckel (legen Sie zuerst die m-Seite ein). (Abb. 2) f Wenn Sie die Batterien herausnehmen wollen, führen Sie diese Schritte in umgekehrter Reihenfolge durch.
Kapitel 1 Vorbereitung — Vorbereiten der Fernbedienung Die Fernbedienung mit einem Kabel am Projektor anschließen Wenn Sie mehrere Projektoren mit einer einzelnen Fernbedienung steuern, verwenden Sie im Handel erhältliche Kabel mit M3-Stereo-Ministeckern zur Verbindung mit den Anschlüssen <REMOTE 1 IN>/<REMOTE 1 OUT> der Projektoren.
Erste Schritte Kapitel 2 Dieses Kapitel beschreibt, was Sie vor der Verwendung des Projektors tun müssen, z. B. Einrichtung und Herstellen von Verbindungen. DEUTSCH - 35...
Kapitel 2 Erste Schritte — Einrichtung Einrichtung Verwendbare Steckdose Dieser Projektor kann mit 100 V bis 120 V Wechselstrom und 200 V bis 240 V Wechselstrom betrieben werden. Eine geerdete Steckdose, die 30 A unterstützt, wird benötigt, wenn der Projektor mit 200 V bis 240 V Wechselstrom betrieben wird.
Kapitel 2 Erste Schritte — Einrichtung Hochformateinstellung und Projektion nach vorne Hochformateinstellung und Projektion von der Rückseite (Verwendung der durchscheinenden Projektionsfläche) Menüoption Einstellwert Menüoption Einstellwert [FRONT/RÜCK] [FRONT] [FRONT/RÜCK] [RÜCK] Nehmen Sie die Einstellung ent- Nehmen Sie die Einstellung ent- [TISCH/DECKE] [TISCH/DECKE] sprechend dem zu projizierenden sprechend dem zu projizierenden Bild vor.
Kapitel 2 Erste Schritte — Einrichtung Projektionsabstand des projizierten Bilds Installieren Sie den Projektor unter Bezugnahme auf die Projektionsgröße und den Projektionsabstand. Bildgröße und Bildposition können an die Größe und Position der Projektionsfläche angepasst werden. Wenn das Festobjektiv (Modell-Nr.: ET-D75LE95) angebracht wird, unterscheidet sich das Projektionsverhältnis zwischen der Projektionsfläche und dem Projektor von dem anderer Objektive.
Seite 39
Kapitel 2 Erste Schritte — Einrichtung r Festobjektiv (Modell-Nr.: ET-D75LE95) Projiziertes Bild Projektionsfläche Projektionsfläche (Einheit: m) Projizierte Bildhöhe Projizierte Bildbreite Projektionsgröße des Bildes Projektionsabstand (von der Projektionsfläche zur Spiegelreflexionsoberfläche Abstand zwischen dem Projektor und der Projektionsfläche (von der Projektionsfläche zur Oberfläche des Objektivs) Abstand zwischen dem Projektor und der Projektionsfläche (von der Projektionsfläche zur vorderen Ober- fläche des Projektors)
Seite 40
Kapitel 2 Erste Schritte — Einrichtung [GEOMETRIE]-Projektionsbereich [V-TRAPEZKORREKTUR] (von der Seite aus betrachtet) [H-TRAPEZKORREKTUR] (von oben aus betrachtet) Projektionsfläche Projektionsfläche Vertikale Kreisbogenkorrektur (von der Seite aus betrachtet) Horizontale Kreisbogenkorrektur (von oben aus betrachtet) Projektionsabstand Projektionsabstand Lichtbogenradius Lichtbogenradius Projektionsfläche Projektionsfläche Lichtbogenmitte Lichtbogenmitte Projektionsfläche Projektionsfläche Projektionsabstand...
Seite 41
Kapitel 2 Erste Schritte — Einrichtung Standardstatus Nur [TRAPEZKORREKTUR] [TRAPEZKORREKTUR] und [KRÜMMUNGSKORREKT.] Nur [KRÜMMUNGSKOR- wird verwendet gemeinsam verwendet REKT.] wird verwendet Projekti- onsobjektiv Vertikale Tra- Horizontale Vertikale Tra- Horizontale Mindestwert Mindestwert Mindestwert Mindestwert Modell Nr. pezkorrektur Trapezkor- pezkorrektur Trapezkor- von R2/L2 von R3/L3 von R2/L2 von R3/L3...
Kapitel 2 Erste Schritte — Einrichtung Projektionsabstand jedes Projektionsobjektivs Es kann eine ±5 %-Abweichung bei den aufgeführten Projektionsabständen auftreten. Wird [GEOMETRIE] verwendet, wird der Abstand korrigiert, damit er unter der angegebene Projektionsbildgröße liegt. r Wenn das Bildseitenverhältnis 16:10 ist (Einheit: m) Objektivtyp Zoomobjektiv Projektionsobjektiv Modell Nr.
Seite 43
Kapitel 2 Erste Schritte — Einrichtung r Wenn das Bildseitenverhältnis 16:9 ist (Einheit: m) Objektivtyp Zoomobjektiv Projektionsobjektiv Modell Nr. ET-D75LE6 ET-D75LE10 ET-D75LE20 ET-D75LE30 ET-D75LE40 ET-D75LE8 Projektionsverhältnis 1,0-1,2:1 1,4-1,8:1 1,8-2,6:1 2,6-5,0:1 4,9-7,9:1 7,9-14,9:1 Projektionsgröße des Bildes Projektionsabstand (L) Breite Min. Max. Min. Max.
Seite 44
Kapitel 2 Erste Schritte — Einrichtung r Wenn das Bildseitenverhältnis 4:3 ist (Einheit: m) Objektivtyp Zoomobjektiv Projektionsobjektiv Modell Nr. ET-D75LE6 ET-D75LE10 ET-D75LE20 ET-D75LE30 ET-D75LE40 ET-D75LE8 Projektionsverhältnis 1,2-1,4:1 1,7-2,2:1 2,1-3,1:1 3,1-6,0:1 5,9-9,5:1 9,5-17,8:1 Projektionsgröße des Bildes Projektionsabstand (L) Breite Min. Max. Min. Max.
Seite 45
Kapitel 2 Erste Schritte — Einrichtung Formel zum Berechnen des Projektionsabstands pro Projektionsobjektiv Um eine Projektionsgröße zu verwenden, die nicht in diesem Handbuch aufgeführt ist, prüfen Sie die Projektionsgröße SD (m) und verwenden Sie die entsprechende Formel, um den Projektionsabstand zu berechnen.
Kapitel 2 Erste Schritte — Einrichtung Einstellung der einstellbaren Füße Installieren Sie den Projektor auf einer ebenen Oberfläche, sodass die Vorderseite des Projektors parallel zur Projektionsfläche ist und die Projektionsfläche rechteckig ist. Wenn der Bildschirm abwärts gekippt wird, verlängern Sie die vorderen einstellbaren Füße, damit die Projektion rechteckig wird.
Installieren Sie das Festobjektiv (Modell-Nr.: ET-D75LE5 (Produktion eingestellt)) nicht am Projektor. Die versehentliche Installation verursacht eine Fehlfunktion des Projektors. f Panasonic übernimmt keine Verantwortung für mögliche Schäden oder Funktionsstörungen des Produktes, die durch die Verwendung von Projektionsobjektiven entstehen, die nicht durch Panasonic hergestellt wurden. Verwenden Sie unbedingt die für diesen Projektor vorgesehenen Projektionsobjektive.
Kapitel 2 Erste Schritte — Anbringen/Abnehmen des Projektionsobjektivs (optional) Anbringen des Projektionsobjektivs Befolgen Sie zum Anbringen des Projektionsobjektivs die folgenden Schritte. Fangen Sie mit Schritt 3) an, wenn die Objektivöffnungsabdeckung bereits entfernt wurde. Schraube Objektivöffnungsabdeckung Objektiventriegelungsknopf Abb. 1 Abb. 2 Schraubloch A Markierung (orange) Objektivbefestigungsschraube Abb.
Kapitel 2 Erste Schritte — Anbringen/Abnehmen des Projektionsobjektivs (optional) f Bewahren Sie die entfernte Objektivöffnungsabdeckung an einem sicheren Ort auf. Abnehmen des Projektionsobjektivs Befolgen Sie zum Entfernen des Projektionsobjektivs die folgenden Schritte. Objektiventriegelungsknopf Abb. 1 Schraube Objektivöffnungsabdeckung Abb. 2 Abb. 3 Entfernen Sie die Objektivbefestigungsschraube.
Kapitel 2 Erste Schritte — Anschließen Anschließen Vor dem Anschließen f Lesen Sie vor dem Anschließen die Bedienungsanleitung für das anzuschließende externe Gerät aufmerksam durch. f Schalten Sie alle Geräte aus, bevor Sie die Kabel anschließen. f Beachten Sie vor dem Anschließen der Kabel folgende Punkte. Anderenfalls kann es zu Funktionsstörungen kommen.
Seite 51
Kapitel 2 Erste Schritte — Anschließen f Die Einstellung im Menü [ANZEIGE OPTION] → [SDI IN] → [SDI-VERBINDUNG] ist erforderlich, wenn das Dual-Link- oder das Quad-Link- Signal eingespeist wird. f Zur Einspeisung des Dual-Link-Signals verwenden Sie ein Kabel mit der gleichen Länge und dem gleichen Typ für die Verbindung mit dem <SDI IN 1>-Anschluss und dem <SDI IN 2>-Anschluss bzw.
Seite 52
Kapitel 2 Erste Schritte — Anschließen Für die Anschlüsse <HDMI IN 1>/<HDMI IN 2> und <HDMI IN 3>/<HDMI IN 4> der Schnittstellenkarte Dies ist ein Beispiel, in dem das optionale Schnittstellenkarte für HDMI 2-Eingang (Modell-Nr.: ET-MDNHM10) in <SLOT 1> eingesetzt ist. Blu-ray-Disc-Player Hinweis f Verwenden Sie ein HDMI-Kabel, das den HDMI High Speed-Normen entspricht, wie etwa ein HDMI-Kabel.
Kapitel 2 Erste Schritte — Anschließen Für die Anschlüsse <DVI-D IN 1>/<DVI-D IN 2> und <DVI-D IN 3>/<DVI-D IN 4> der Schnittstellenkarte Dies ist ein Beispiel, in dem das optionale Schnittstellenkarte für DVI-D 2-Eingang (Modell-Nr.: ET-MDNDV10) in <SLOT 2> eingesetzt ist. DVD-Player mit HDMI-Anschluss (HDCP) Hinweis f Die Einstellung über das Menü...
Kapitel 2 Erste Schritte — Anschließen Hinweis f Die Einstellung über das Menü [ANZEIGE OPTION] → [SLOT IN] ist abhängig von dem angeschlossenen externen Gerät oder dem Eingangssignal erforderlich. f Verwenden Sie ein HDMI-Kabel, das den HDMI High Speed-Normen entspricht, wie etwa ein HDMI-Kabel. Wenn aber das folgende 4K-Videosignal die unterstützte Übertragungsgeschwindigkeit des HDMI High Speed-Kabels übersteigt, das als Eingang fungieren soll, benutzen Sie das HDMI-Kabel, das die Hochgeschwindigkeitsübertragung von 18 Gbps unterstützt, wie das mit erstklassiger HDMI- Kabelauthentifizierung.
Signal mit einer Auflösung von mehr als 1 920 x 1 200 Punkten liegt der maximale Übertragungsabstand bei 50 m (164'1"). Wird dieser Abstand überschritten, kann das Bild unterbrochen oder die Netzwerkkommunikation gestört werden. Beachten Sie bitte, das Panasonic die Nutzung des Projektors außerhalb des maximalen Übertragungsabstands nicht unterstützt. Das übertragbare Videosignal oder die Übertragungsreichweite kann bei Verbindungen mit großer Reichweite abhängig von der Spezifikation des Doppelkabeltransmitters...
Kapitel 2 Erste Schritte — Anschließen r Anschlussbeispiel Schließen Sie alle zu verbindenden Projektoren in einer Schleife durch eine Verkettungsverbindung an, wenn die Kontrast-Synchronisierungsfunktion/Verschluss-Synchronisierungsfunktion verwendet werden soll. Die Anzahl der verbundenen Projektoren ist auf maximal 64 Projektoren begrenzt. Anschlüsse der Synchronisierungsquelle Anschlüsse des Projektors, der synchronisiert werden soll Anschlüsse des Projektors, der synchronisiert...
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ein-/Ausschalten des Projektors Anschluss des Netzkabels Überzeugen Sie sich davon, dass der <MAIN POWER>-Schalter auf der <OFF>-Seite steht, bevor Sie das mitgelieferte Netzkabel anschließen. Benutzen Sie ein Netzkabel, das mit der Versorgungsspannung und der Form der Steckdose übereinstimmt. Zu Einzelheiten zum Umgang mit dem Netzkabel siehe „Wichtige Hinweise zur Sicherheit“...
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Betriebsanzeige Zeigen Sie den Betriebszustand an. Prüfen Sie vor dem Betrieb des Projektors den Status der Betriebsanzeige <ON (G)/STANDBY (R)>. Betriebsanzeige <ON (G)/STANDBY (R)> Anzeigestatus Projektorstatus Die Hauptstromversorgung ist ausgeschaltet. Die Stromversorgung ist ausgeschaltet. (Standby-Modus) Die Projektion wird gestartet, wenn die Einschalttaste <b>...
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Einschalten des Projektors Installieren Sie das Projektionsobjektiv, bevor Sie den Projektor einschalten. Nehmen Sie zunächst den Objektivdeckel ab. Schließen Sie das Netzkabel an den Projektor an. Schließen Sie den Netzstecker an eine Steckdose an. Drücken Sie auf die <ON>-Seite des <MAIN POWER>-Schalters, um das Gerät einzuschalten.
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Bei Anzeige des Bildschirms für Ersteinstellungen Wenn der Projektor zum ersten Mal nach dem Kauf eingeschaltet wird sowie wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [INITIALISIEREN] → [ALLE BENUTZERDATEN] ausgeführt wird, werden nach Beginn der Projektion der Fokus-Einstellungsbildschirm und dann der [WERKSEINSTELLUNG]-Bildschirm angezeigt.
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Betriebseinstellung) Stellen Sie die Elemente für das Bedienverfahren abhängig von der Anwendung und der Betriebsdauer des Projektors ein. Nach dem Abschluss der Anfangseinstellung können Sie die Einstellungen der einzelnen Elemente über das Menü...
Seite 63
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors [ANWENDER1] [ANWENDER2] Stellen Sie [MAX.LAMP.-LEISTUNG] und [LICHTLEISTUNG] einzeln ein. [ANWENDER3] *1 Die Laufzeit wird geschätzt, wenn das Menü [BILD] → [DYNAMISCHER KONTRAST] auf [3] eingestellt ist. f Fahren Sie mit Schritt 5) fort, wenn [NORMAL], [LANGLEBIG1], [LANGLEBIG2] oder [LANGLEBIG3] ausgewählt ist.
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Hinweis f Die Laufzeit ist abhängig von den Eigenschaften der Lichtquellen, den Nutzungsbedingungen, der Installationsumgebung usw. möglicherweise kürzer als die Schätzung. f Die Nutzungsdauer bezeichnet die Laufzeit bei mehrmaliger Benutzung des Projektors hintereinander. Die Nutzungsdauer ist eine geschätzte Dauer und entspricht nicht dem Garantiezeitraum.
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Werkseinstellung (Bildschirmeinstellung) Stellen Sie das Leinwandformat (Seitenverhältnis) und die Anzeigeposition des Bildes ein. Nach dem Abschluss der Werkseinstellung können Sie die Einstellungen jedes Parameters über das Menü [ANZEIGE OPTION] → [BILD-EINSTELLUNGEN] ändern. Drücken Sie qw, um die Einstellung zu ändern. f Die Einstellung wechselt mit jedem Drücken der Taste.
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Zeitzone) Stellen Sie [ZEITZONE] in Übereinstimmung mit dem Land oder der Region ein, wo Sie den Projektor benutzen. Nach dem Abschluss der Anfangseinstellung können Sie die Einstellung über das Menü [PROJEKTOR EINSTELLUNGEN] → [DATUM UND UHRZEIT] ändern. Die aktuellen Einstellungen werden unter [ORTS DATUM] und [ORTSZEIT] angezeigt.
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Einstellungen vornehmen und Elemente auswählen Es ist empfehlenswert, die Bilder mindestens 30 Minuten lang durchgehend zu projizieren, bevor die Schärfe eingestellt wird. 1) 5) 7) 8) 9) 1) 8) 7) 9) Drücken Sie die <FOCUS>-Taste, um die Bildschärfe der Projektion grob einzustellen. (x Seite 71) Ändern Sie die Einstellung des Menüs [PROJEKTOR EINSTELLUNGEN] →...
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ausschalten des Projektors Drücken Sie die Standby-Taste <v>. f Der [AUSSCHALTEN (STANDBY)]-Bestätigungsbildschirm wird angezeigt. Drücken Sie qw zur Auswahl von [AUSFÜHREN], und drücken Sie die <ENTER>-Taste. (Oder drücken Sie erneut die Standby-Taste <v>.) f Die Projektion des Bildes wird beendet und die Betriebsanzeige <ON (G)/STANDBY (R)>...
Kapitel 3 Grundlegende Bedienung — Projizieren Projizieren Überprüfen Sie die Anbringung des Projektionsobjektivs (x Seite 48), den externen Geräteanschluss (x Seite 50), den Netzkabelanschluss (x Seite 58), schalten Sie den Strom ein (x Seite 60), um mit dem Projizieren zu beginnen. Wählen Sie das zu projizierende Video aus, und passen Sie die Darstellung des projizierten Bildes an.
Kapitel 3 Grundlegende Bedienung — Projizieren Schaltet den Eingang zu SDI1, SDI2, SDI3 oder SDI4 um, die als Standard im Projektor installiert sind. Der Eingang wird jedes Mal umgeschaltet, wenn die Taste gedrückt wird, wenn einer der SDI-Eingän- ge des Projektors ausgewählt wird, die als Standardeingänge vorhanden sind. <SDI>...
Kapitel 3 Grundlegende Bedienung — Projizieren Umschalten des Eingangs durch das Aufrufen des Eingangsauswahlbildschirms Der Eingang für die Projektion kann ausgewählt werden, indem der Eingangsauswahlbildschirm aufgerufen wird. Drücken Sie die <INPUT MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Eingangsauswahlbildschirm wird angezeigt. Der folgende Eingangsauswahl-Bildschirm ist ein Beispiel für die Installation der optionalen Schnittstellenkarte für HDMI 2-Eingang (Modell-Nr.: ET-MDNHM10) in <SLOT 1>...
Kapitel 3 Grundlegende Bedienung — Projizieren VORSICHT Führen Sie während des Objektivverschiebung nicht Ihre Hand in irgendeine Öffnung um das Objektiv ein. Ihre Hand kann eingeklemmt und verletzt werden. Hinweis f Der Zoomeinstellbildschirm wird nicht angezeigt, wenn das Projektionsobjektiv ohne die Zoomfunktion angebracht wird. f Wenn das Festobjektiv (Modell-Nr.: ET-D75LE50) verwendet wird, verwenden Sie nicht die Verschiebungseinstellung und benutzen Sie den Projektor mit der Objektivposition in der Ausgangsposition.
Kapitel 3 Grundlegende Bedienung — Projizieren Ziehen Sie die Sicherungsschraube an. f Der Peripheriescharfstellring wird fixiert. Hinweis f Die Größe und die Skalierung der Projektion, die auf dem Peripheriescharfstellring gezeigt werden, sind ein ungefährer Richtwert. Einstellen der Objektivposition Um die Objektivposition auf die Ausgangsposition oder die Standardobjektivposition zu verschieben, gehen Sie wie folgt vor.
Kapitel 3 Grundlegende Bedienung — Projizieren Einstellungsbereich der Objektivverschiebung (optische Achsenverschiebung) Führen Sie die Objektivverschiebung innerhalb des Einstellungsbereichs durch. Die Scharfeinstellung kann sich verändern, wenn das Objektiv aus dem Einstellungsbereich heraus verschoben wird. Dies liegt daran, dass die Verschiebung des Objektivs zum Schutz der optischen Teile eingeschränkt ist. Die Projektionsposition kann mit der optischen Achsenverschiebungsfunktion angepasst werden, die auf der Position der Projektion in der Ausgangsposition (Standardprojektionsposition) oder der Position der Projektion in der ET-D75LE95-Objektivstandardposition (Bezugsprojektionsposition) basiert.
Kapitel 3 Grundlegende Bedienung — Projizieren Objektivmount-Aufbau Die Einstellschrauben für die Schärfe (a), (b) und (c) können gedreht werden, um die Objektivmounthalterung zu verschieben. Des Weiteren wird durch Festziehen der festen Schrauben die Objektivanschlusshalterung fest arretiert, so dass sie sich nicht bewegt. Wird ein Projektionsobjektiv mit einem großen Gewicht angebracht oder wenn der Projektor geneigt installiert wird, neigt sich das Objektiv möglicherweise und die Schärfe wird unausgeglichen.
Seite 76
Kapitel 3 Grundlegende Bedienung — Projizieren Drücken Sie s, um den Fokus des gesamten Bildschirms einmal zu verschieben. Drücken Sie a, um an einer beliebigen Stelle auf der Projektionsfläche anzuhalten, die der erste reine Fokuspunkt sein soll. f Für die Stelle, an der die Schärfe in diesem Zustand verschoben wird, liegt der reine Fokuspunkt in der Innenseite der Projektionsfläche.
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Bedienen der Fernbedienung Verwendung der Verschlussfunktion Wenn der Projektor eine Zeit lang nicht gebraucht wird, z.B. während einer Sitzungspause, kann das Bild zeitweise ausgeschaltet werden. -Taste Drücken Sie die <SHUTTER>-Taste. f Das Bild verschwindet. f Dieser Vorgang kann auch unter Verwendung der <SHUTTER>-Taste auf dem Bedienfeld durchgeführt werden.
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Hinweis f Das Ausblenden der Bildschirmanzeige kann auch beendet werden, indem Sie die <MENU>-Taste auf dem Bedienfeld mindestens drei Sekunden lang drücken, während die Bildschirmanzeige aus ist (ausgeblendet). Verwendung der automatischen Einstellfunktion Wenn das DVI-D-/HDMI-Signal eingespeist wird, kann die Bildposition automatisch angepasst werden. Es wird empfohlen, ein Bild mit hellen weißen Randbegrenzungen und kontrastreichen Schwarzweiß-Zeichen einzugeben, wenn die automatische Konfiguration durchgeführt wird.
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Verwendung der Funktionstaste Durch Zuweisen der folgenden Funktionen zur <FUNCTION>-Taste kann diese als vereinfachte Schnelltaste verwendet werden. [MEHRANZEIGE], [VOREINSTELLUNG], [SYSTEM AUSWAHL], [SYSTEM DAYLIGHT VIEW], [STANDBILD], [EINGANGS-SIGNALANZEIGE], [OPTIK DATEN LADEN], [PROJEKTIONSARTEN] -Taste Drücken Sie die <FUNCTION>-Taste. Hinweis f Die Funktionsbelegung erfolgt im Menü...
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Verwendung der Wechselspannungsüberwachungsfunktion Der Wert der Eingangsspannung kann auf der Selbstdiagnoseanzeige an der Seite des Projektors angezeigt werden. r Zum Anzeigen während der Projektion Drücken Sie die Einschalttaste <b>. f Der Wert der Eingangsspannung wird nur als Zahlenwert auf der Selbstdiagnoseanzeige angezeigt. f Die Anzeige schaltet sich automatisch nach ungefähr 3 Sekunden aus.
Einstellungen Kapitel 4 Dieses Kapitel beschreibt die Einstellungen und die Anpassungen, die Sie unter Verwendung des Bildschirmmenüs vornehmen können. DEUTSCH - 81...
Kapitel 4 Einstellungen — Menünavigation Menünavigation Über das Bildschirmmenü (Menü) können verschiedene Einstellungen und Anpassungen des Projektors durchgeführt werden. Navigation durch das Menü Bedienungsverfahren -Taste Drücken Sie die <MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Bildschirm [HAUPTMENÜ] wird angezeigt. HAUPTMENÜ...
Kapitel 4 Einstellungen — Menünavigation Drücken Sie as, um ein Untermenü zu wählen, und die qw- oder die <ENTER>-Taste, um die Einstellungen zu ändern oder vorzunehmen. f Einige Optionen werden wie folgt mit jedem Tastendruck von qw aufgerufen. f Drücken Sie für einige Optionen qw, um, wie in der folgenden Abbildung dargestellt, einen Bildschirm zur individuellen Anpassung mit einem Skalierungsbalken anzuzeigen.
Kapitel 4 Einstellungen — Menünavigation Hauptmenüoption Seite [ERWEITERTES MENÜ] [MENUE SPRACHE(LANGUAGE)] [ANZEIGE OPTION] [PROJEKTOR EINSTELLUNGEN] [MEHRANZEIGE] [TESTBILDER] [LISTE DER REGISTRIERTEN SIGNALE] [SICHERHEIT] [NETZWERK] Untermenü Das Untermenü der ausgewählten Hauptmenüoption wird angezeigt, und Sie können verschiedene Menüoptionen im Untermenü einstellen und anpassen. [BILD] Untermenüoption Werkseinstellung...
Seite 85
Kapitel 4 Einstellungen — Menünavigation Untermenüoption Werkseinstellung Seite [EDGE BLENDING] [AUS] [HALBBILD LAUFZEIT] [NORMAL] [FRAME-ERSTELLUNG] ― [QUAD PIXEL DRIVE] [EIN] [RASTER POSITION] ― *1 Hängt vom Signaleingang ab. [MENUE SPRACHE(LANGUAGE)] Einzelheiten (x Seite 108) [ANZEIGE OPTION] Untermenüoption Werkseinstellung Seite [COLOR MATCHING] [AUS] [GROSSBILD-KORREKTUR] [AUS]...
Seite 86
Kapitel 4 Einstellungen — Menünavigation Untermenüoption Werkseinstellung Seite [WECHSELSPANNUNGS-MONITOR] [AUS] [FILTEREINSTELLUNG] ― [ALLE BENUTZERDATEN SICHERN] ― [ALLE BENUTZERDATEN LADEN] ― [INITIALISIEREN] ― [SERVICE PASSWORT] ― [MEHRANZEIGE] Einzelheiten (x Seite 166) [TESTBILDER] Einzelheiten (x Seite 168) [LISTE DER REGISTRIERTEN SIGNALE] Einzelheiten (x Seite 169) [SICHERHEIT] Untermenüoption Werkseinstellung...
Kapitel 4 Einstellungen — Menü [BILD] Menü [BILD] Wählen Sie auf dem Menübildschirm [BILD] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82). [BILDMODUS] Sie können zum gewünschten Bildmodus wechseln, der für die Bildquelle und die Umgebung, in der Projektor verwendet wird, geeignet ist.
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie qw, um den Pegel einzustellen. Bedienung Einstellung Regelbereich Drücken Sie w. Das Bild wird heller. -31 - +31 Drücken Sie q. Das Bild wird dunkler. Achtung f Stellen Sie zunächst [HELLIGKEIT] ein, wenn Sie den Schwarzwert einstellen müssen. [HELLIGKEIT] Sie können den dunklen (schwarzen) Teil des projizierten Bildes einstellen.
Seite 89
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie die qw- oder die <ENTER>-Taste. f Der [FARBTON]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [STANDARD] Werkseitige Standardeinstellung. [ANWENDER1] Passt den Weißabgleich nach Bedarf an.
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie qw, um ein anderes Element als [STANDARD], [ANWENDER1] und [ANWENDER2] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [WECHSELN ZU *****] wird angezeigt. Drücken Sie as, um [ANWENDER1] oder [ANWENDER2] auszuwählen. f Der Status der geänderten Farbtemperatur wird für die gewählte Option gespeichert. Drücken Sie die <ENTER>-Taste.
Kapitel 4 Einstellungen — Menü [BILD] [STANDARD] Für diesen Projektor spezifischer Gamma-Modus. [ANWENDER1] Verwendet die Gammadaten, die vom Benutzer registriert wurden. (Die Registrierung benötigt eine separate Software. Wenden Sie sich an Ihren Händler.) [ANWENDER2] Mit SMPTE ST 2084 konformer Gamma-Modus, in dem die Luminanz maximal 500 nt betragen kann [HDR ST2084-500] und HDR (High Dynamic Range, hoher Dynamikumfang) unterstützt wird.
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie die qw- oder die <ENTER>-Taste. f Der [BILDSCHÄRFE]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um den Pegel einzustellen. Bedienung Einstellung Regelbereich Drücken Sie w. Die Konturen werden schärfer. 0 - +15 Die Konturen werden weicher.
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DYNAMISCHER KONTRAST] wird angezeigt. Drücken Sie as, um das Element auszuwählen, das eingestellt werden soll. f Die Elemente der ausführlichen Einstellungen schalten jedes Mal um, wenn Sie qw drücken. f Drücken Sie die <ENTER>-Taste, wenn [MULTI PROJECTOR SYNC] ausgewählt ist.
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [NATIV] Das Bild wird mit einem für diesen Projektor spezifischen Farbraum angezeigt. [ITU-709] Das Bild wird mit einem Farbraum angezeigt, der mit der ITU-R BT.709-Norm konform ist. [DCI-P3 emu.] Das Bild wird mit einem Farbraum angezeigt, der DCI-P3 nahe kommt.
Kapitel 4 Einstellungen — Menü [BILD] sRGB-kompatibles Video sRGB ist ein internationaler Standard (IEC61966-2-1) für die Farbwiedergabe, der von IEC (International Electrotechnical Commission) festgelegt wurde. Nehmen Sie die in den folgenden Schritten beschriebenen Einstellungen vor, um eine möglichst originalgetreue, sRGB-konforme Farbwiedergabe zu erzielen. Stellen Sie [COLOR MATCHING] auf [AUS] ein.
Kapitel 4 Einstellungen — Menü [POSITION] Menü [POSITION] Wählen Sie auf dem Menübildschirm [POSITION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82). Hinweis f Wenn das optionale Gerät mit Unterstützung für die DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) am <DIGITAL LINK/ LAN>-Anschluss angeschlossen ist, passen Sie zunächst die Verschiebung und das Seitenverhältnis über das Menü...
Kapitel 4 Einstellungen — Menü [POSITION] [STANDARD] Die Bilder werden ohne Änderung des Seitenverhältnisses der Eingangssignale angezeigt. [DIREKT] Die Bilder werden ohne Änderung der Auflösung der Eingangssignale angezeigt. Die Bilder werden im Seitenverhältnis 16:9 angezeigt, wenn Standardsignale eingespeist werden [16:9] Wenn Breitbildsignale eingespeist werden , werden die Bilder ohne Änderung des Seitenverhältnis- ses angezeigt.
Kapitel 4 Einstellungen — Menü [POSITION] f Ein Zoomverhältnis kleiner als 100 kann nicht eingestellt werden, wenn ein Videosignal eingespeist wird, das eine der folgenden Bedingungen erfüllt. g Videosignal mit einer Auflösung, die 1 920 x 1 200 Punkte übersteigt g Videosignal mit einer Pixeltaktfrequenz, die 162 MHz übersteigt Wenn [BILDFORMAT] auf [STANDARD] eingestellt ist Drücken Sie as, um [ZOOM] auszuwählen.
Seite 99
Kapitel 4 Einstellungen — Menü [POSITION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [GEOMETRIE:TRAPEZKORREKTUR] oder [GEOMETRIE:KRÜMMUNGSKORREKT.] wird angezeigt. Drücken Sie as, um die gewünschte Einstellungsoption zu wählen. Drücken Sie qw, um die Einstellung vorzunehmen. [TRAPEZKORREKTUR] [LENS THROW RATIO] Stellen Sie das Projektionsverhältnis ein. Wählen Sie einen Wert nah am tatsächlichen Projektionsabstand aus, der hier durch Breite der Projektion geteilt wird.
Seite 100
Kapitel 4 Einstellungen — Menü [POSITION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [GEOMETRIE:ECKEN-KORREKTUR] wird angezeigt. Drücken Sie as, um das anzupassende Element auszuwählen, und drücken Sie die <ENTER>-Taste. Drücken Sie asqw, um die Einstellung vorzunehmen. [ECKEN-KORREKTUR] [OBEN LINKS] [OBEN RECHTS] [UNTEN LINKS] [UNTEN RECHTS] [LINEARITÄT]...
[PC-3]) eingestellt ist. Bis zu drei Abtasteinstellungen, die unter Verwendung des Computers angepasst wurden, können gespeichert werden. [INDIVIDUELLE EINSTELLUNG] verwendet die Maskierungsfunktion der Panasonic-Computeranwendung. Zur Verwendung der Funktion [INDIVIDUELLE EINSTELLUNG] wird ein optionales Upgrade-Kit (Modell- Nr.: ET-UK20) benötigt. Wenden Sie sich an Ihren Händler, um das Produkt zu erwerben.
Die Obergrenze des Einstellungsbereichs ist möglicherweise eingeschränkt, damit die Abtastbreite nicht die gesamte Projektion bedeckt. f Die [INDIVIDUELLE EINSTELLUNG]-Einstellung in [BLANKING] wird in den folgenden Fällen deaktiviert, und die Maskierungsfunktion der Panasonic-Computeranwendung kann nicht verwendet werden. g Wenn [QUAD PIXEL DRIVE] auf [AUS] eingestellt ist g Wenn das Menü...
Seite 103
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Drücken Sie as, um [START] oder [BREITE] auszuwählen. Drücken Sie qw, um die Ausgangsposition und die Korrekturbreite einzustellen. Drücken Sie as, um [MARKIERUNG] auszuwählen. Drücken Sie qw, um zu [EIN] umzuschalten. f Eine Markierung für die Einstellung der Bildposition wird angezeigt. Die Position, an der die roten und grünen Linien sich überlagern, um die Projektoren zusammenzuführen, ist der optimale Punkt.
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] 21) Drücken Sie as, um ein Element auszuwählen, und drücken Sie qw, um die Einstellung anzupassen. f Sobald die Einstellung abgeschlossen ist, drücken Sie die <MENU>-Taste, um zum Bildschirm [HELLIGKEIT JUSTIEREN] zurückzukehren. 22) Drücken Sie as, um [OBEN], [UNTEN], [LINKS]oder [RECHTS] für [ÜBERDECKTER SCHWARZWERT] auszuwählen.
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Hinweis f [HALBBILD LAUFZEIT] ist in den folgenden Fällen fest auf [NORMAL] eingestellt. g Im Vier-Bildschirm-Anzeigemodus Der Vier-Bildschirm-Anzeigemodus kann beendet werden, indem Sie das Menü [MEHRANZEIGE] → [MEHRANZEIGE-MODUS] auf [AUS] einstellen. (x Seite 166) f Die [HALBBILD LAUFZEIT]-Einstellung ist deaktiviert und auf [NORMAL] festgelegt, wenn [HALBBILD LAUFZEIT] auf eine andere Option als [NORMAL] eingestellt ist und die folgende Einstellung oder Bedienung durchgeführt wird.
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Drücken Sie as, um [FILMERKENNUNG] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Deaktiviert die Filmerkennungsfunktion. Aktiviert die Filmerkennungsfunktion. Die Videoauflösung wird für den Inhalt erhöht, für den eine [EIN] Filmübertragung beim Eingangssignal durchgeführt wurde.
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] [RASTER POSITION] Hiermit kann die Bildposition innerhalb des Anzeigebereichs nach Belieben bewegt werden, wenn das Eingangsbild nicht den gesamten Anzeigebereich verwendet. Drücken Sie as, um [RASTER POSITION] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [RASTER POSITION] wird angezeigt. Drücken Sie asqw, um die Position einzustellen.
Kapitel 4 Einstellungen — Menü [MENUE SPRACHE(LANGUAGE)] Menü [MENUE SPRACHE(LANGUAGE)] Wählen Sie auf dem Menübildschirm [MENUE SPRACHE(LANGUAGE)] aus dem Hauptmenü aus und rufen Sie das Untermenü auf. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82). Ändern der Menüsprache Sie können die Sprache der Bildschirmanzeige auswählen.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Menü [ANZEIGE OPTION] Wählen Sie auf dem Menübildschirm [ANZEIGE OPTION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82).
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen der Farbe mit einem Farbmessgerät Verwenden Sie ein Farbmessgerät, das über eine Messfunktion für Farbwertkoordinaten und Luminanz verfügt, um die Farben [ROT], [GRÜN], [BLAU], [CYAN], [MAGENTA], [GELB] oder [WEISS] oder auf die gewünschten Farbwerte einzustellen.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [BILD-EINSTELLUNGEN] Stellen Sie die Projektionsgröße ein. Nehmen Sie eine Korrektur auf die optimale Bildposition für die gegebene Projektionsfläche vor, wenn sich das Seitenverhältnis eines projizierten Bildes ändert. Wählen Sie die Einstellungen wie für die verwendete Projektionsfläche erforderlich.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Die automatische Einstellung wird ausgeführt. Während der automatischen Einstellung wird [SICHERE DATEN] angezeigt. Nach abgeschlossenem Vorgang kehrt das System zum [AUTO SETUP]-Bildschirm zurück. Hinweis f Die automatische Einstellung kann ausgeführt werden, wenn DVI-D-/HDMI-Signale eingespeist werden. Es ist notwendig, die optionale Schnittstellenkarte mit dem entsprechenden Eingang in den Steckplatz einzusetzen, um das DVI-D-/HDMI-Signal direkt und ohne Durchschleifen über den <DIGITAL LINK/LAN>-Anschluss einzuspeisen.
Seite 113
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Anzahl der Signale, Primärer Eingang Sekundärer Eingang die einen Bildschirm Einzelheiten bilden [SDI1] [SDI2] [HDMI1 [SLOT1]] [HDMI2 [SLOT1]] [HDMI3 [SLOT2]] [HDMI4 [SLOT2]] [DVI-D1 [SLOT1]] [DVI-D2 [SLOT1]] [DVI-D3 [SLOT2]] [DVI-D4 [SLOT2]] [SDI1 [SLOT1]] [SDI2 [SLOT1]] Aktiviert die Backup-Funktion.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f [EINSTELLUNG BACKUP-EINGANG] kann während des Vier-Bildschirm-Anzeigemodus nicht eingestellt werden. Der Backup-Vorgang wird ebenfalls nicht durchgeführt. Setzen Sie das Menü [MEHRANZEIGE] → [MEHRANZEIGE-MODUS] auf eine andere Option als [AUS], wenn Sie den Vier-Bildschirm-Anzeigemodus verwenden. f [MODUS BACKUP-EINGANG], in dem der Standard-SDI-Eingang als primärer Eingang oder sekundärer Eingang enthalten ist, kann nicht ausgewählt werden, wenn das Menü...
[SIMULTAN-EINGANG EINSTELLUNG] kann nicht eingestellt werden, wenn das Menü [ERWEITERTES MENÜ] → [BLANKING] → [INDIVIDUELLE EINSTELLUNG] auf eine andere Option als [AUS] ([PC-1], [PC-2], [PC-3]) eingestellt ist. [INDIVIDUELLE EINSTELLUNG] verwendet die Maskierungsfunktion der Panasonic-Computeranwendung. f [SIMULTAN-EINGANG EINSTELLUNG] kann nicht eingestellt werden, wenn das Menü [MEHRANZEIGE] → [MEHRANZEIGE-MODUS] auf eine andere Option als [AUS] eingestellt ist und die Vier-Bildschirm-Anzeige anzeigt.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Stellt den SDI1-Eingang, den SDI2-Eingang, den SDI3-Eingang und den SDI4-Eingang auf Quad- [VIERFACH] Link ein. (Werkseitige Standardeinstellung) Drücken Sie die <ENTER>-Taste. Hinweis f Single-Link ist eine Einstellung, um ein Bild mit einem Eingangssignal anzuzeigen. Dual-Link ist eine Einstellung, um ein Bild mit zwei Eingangssignalen anzuzeigen.
Seite 117
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [4K-TEILUNG] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [QUADRAT] oder [ZWISCHENBLATT] wird automatisch ausgewählt. [AUTO] [QUADRAT] oder [ZWISCHENBLATT] wird automatisch ausgewählt, indem die Payload-ID gelesen wird, über die das Eingangssignal verfügt.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. Wählt automatisch [RGB], [YP 4:4:4], [YP 4:2:2] oder [XYZ] aus. [RGB], [YP 4:4:4], [YP 4:2:2] oder [XYZ] wird automatisch ausgewählt, indem die Payload-ID [AUTO] gelesen wird, über die das Eingangssignal verfügt.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [64-940] Diese Einstellung sollte normalerweise verwendet werden. [4-1019] Wählen Sie dieses Element aus, wenn Grau als Schwarz angezeigt wird. [DIGITAL LINK IN] Stellen Sie dieses Element in Übereinstimmung mit dem Videosignaleingang am <DIGITAL LINK/LAN>-Anschluss ein.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DIGITAL LINK IN] wird angezeigt. Drücken Sie as, um [EDID-MODUS] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DIGITAL LINK-EDID-MODUS] wird angezeigt. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SLOT IN] wird angezeigt. Drücken Sie as, um [HDMI-VERBINDUNG] auszuwählen, und drücken Sie dann die Taste <ENTER>. f Der Bildschirm [HDMI-VERBINDUNG] wird angezeigt. Drücken Sie as, um die Einstellung auswählen. Wählt automatisch Single-Link, Dual-Link oder Quad-Link aus.
Seite 122
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [SINGULÄR-VERBINDUNGSEINSTELLUNGEN], [DUAL- VERBINDUNGSEINSTELLUNGEN] oder [VIERFACH-VERBINDUNGSEINSTELLUNGEN] auszuwählen, und drücken Sie die <ENTER>-Taste. f Der Bildschirm [SINGULÄR-VERBINDUNGSEINSTELLUNGEN], [DUAL- VERBINDUNGSEINSTELLUNGEN] oder [VIERFACH-VERBINDUNGSEINSTELLUNGEN] wird angezeigt. Drücken Sie as, um [SIGNALPEGEL] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck.
Seite 123
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SLOT IN] wird angezeigt. Drücken Sie as, um [EDID-EINSTELLUNG] auszuwählen, und drücken Sie dann die Taste <ENTER>. f Der Bildschirm [EDID-EINSTELLUNG] wird angezeigt. Drücken Sie as, um [EDID-MODUS] auszuwählen. Drücken Sie die <ENTER>-Taste.
Seite 124
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um die Einstellung auswählen. Wählt automatisch Single-Link, Dual-Link oder Quad-Link aus. Wählt Quad-Link aus, wenn das Signal im gleichen Format (wie Auflösung und Zeitpunkt) an den vier Eingängen DVI-D1, DVI-D2, DVI-D3 und DVI-D4 eingespeist wird. Wählt Dual-Link, wenn das Signal [AUTO] im gleichen Format am Eingang DVI-D1 und DVI-D2 oder am Eingang DVI-D3 und DVI-D4 einge- speist wird.
Seite 125
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [SIGNALPEGEL] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [AUTO] Der Signalpegel wird automatisch eingestellt. Wählen Sie dieses Element, wenn die DVI-D-Anschlussausgabe des externen Geräts (z. B. eines [0-255:PC] Computers) am Anschluss <DVI-D IN 1>, <DVI-D IN 2>, <DVI-D IN 3>...
Seite 126
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f Fahren Sie mit Schritt 11) fort, wenn [STANDARD] ausgewählt ist. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [AUFLÖSUNG] wird angezeigt. Drücken Sie asqw, um [AUFLÖSUNG] auszuwählen. f Wählen Sie [1024x768p], [1280x720p], [1280x768p], [1280x800p], [1280x1024p], [1366x768p], [1400x1050p], [1440x900p], [1600x900p], [1600x1200p], [1680x1050p], [1920x1080p], [1920x1080i], [1920x1200p], [1920x2160p], [2048x1080p] oder [2048x2160p].
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Stellt den SDI1-Eingang und den SDI2-Eingang oder den SDI3-Eingang und den SDI4-Eingang der [DUAL] Schnittstellenkarte auf Dual-Link ein. Stellt den SDI1-Eingang und SDI2-Eingang der Schnittstellenkarte auf Dual-Link und den SDI3-Ein- [DUAL/SINGULÄR] gang und SDI4-Eingang der Schnittstellenkarte auf Single-Link ein. Stellt den SDI1-Eingang und SDI2-Eingang der Schnittstellenkarte auf Single-Link und den SDI3- [SINGULÄR/DUAL] Eingang und SDI4-Eingang der Schnittstellenkarte auf Dual-Link ein.
Seite 128
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [SLOT IN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SLOT IN] wird angezeigt. Drücken Sie as, um [DUAL-VERBINDUNGSEINSTELLUNGEN] oder [VIERFACH- VERBINDUNGSEINSTELLUNGEN] auszuwählen, und drücken Sie die Taste <ENTER>. f Der Bildschirm [DUAL-VERBINDUNGSEINSTELLUNGEN] oder [VIERFACH- VERBINDUNGSEINSTELLUNGEN] wird angezeigt.
Seite 129
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [SINGULÄR-VERBINDUNGSEINSTELLUNGEN], [DUAL- VERBINDUNGSEINSTELLUNGEN] oder [VIERFACH-VERBINDUNGSEINSTELLUNGEN] auszuwählen, und drücken Sie die <ENTER>-Taste. f Der Bildschirm [SINGULÄR-VERBINDUNGSEINSTELLUNGEN], [DUAL- VERBINDUNGSEINSTELLUNGEN] oder [VIERFACH-VERBINDUNGSEINSTELLUNGEN] wird angezeigt. f Fahren Sie mit Schritt 5) fort, wenn [DUAL-VERBINDUNGSEINSTELLUNGEN] oder [VIERFACH- VERBINDUNGSEINSTELLUNGEN] ausgewählt ist.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [SINGULÄR-VERBINDUNGSEINSTELLUNGEN], [DUAL- VERBINDUNGSEINSTELLUNGEN] oder [VIERFACH-VERBINDUNGSEINSTELLUNGEN] auszuwählen, und drücken Sie die <ENTER>-Taste. f Der Bildschirm [SINGULÄR-VERBINDUNGSEINSTELLUNGEN], [DUAL- VERBINDUNGSEINSTELLUNGEN] oder [VIERFACH-VERBINDUNGSEINSTELLUNGEN] wird angezeigt. f Fahren Sie mit Schritt 5) fort, wenn [DUAL-VERBINDUNGSEINSTELLUNGEN] oder [VIERFACH- VERBINDUNGSEINSTELLUNGEN] ausgewählt ist.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [DOPPELT] Zeigt den Menübildschirm mit der Textgröße an, die auf die doppelte Größe vergrößert ist. Hinweis f [OSD-GRÖSSE] kann nicht eingestellt werden, wenn das Menü [ERWEITERTES MENÜ] → [QUAD PIXEL DRIVE] auf [EIN] eingestellt ist. Zeigt den Menübildschirm mit der Textgröße an, die auf die doppelte Größe vergrößert ist.
Zeigt den gesamten Projektionsbereich in Blau an. [SCHWARZ] Zeigt den gesamten Projektionsbereich in Schwarz an. [STANDARD LOGO] Zeigt das Panasonic-Logo an. [LOGO BENUTZER] Zeigt ein vom Benutzer registriertes Bild an. Hinweis f Verwenden Sie „Logo Transfer Software“ auf der mitgelieferten CD-ROM, um das [LOGO BENUTZER]-Bild zu erstellen/zu registrieren.
Drücken Sie as, um [STARTBILD] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [STANDARD LOGO] Zeigt das Panasonic-Logo an. [LOGO BENUTZER] Zeigt ein vom Benutzer registriertes Bild an. [NONE] Deaktiviert die Startbildanzeige.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Der Einstellwert für [GLEICHMÄßIGKEIT] kehrt nicht zur Standardeinstellung zurück, auch wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [INITIALISIEREN] → [ALLE BENUTZERDATEN] ausgeführt wird. [VERSCHLUSS EINSTELLUNGEN] Die Betriebsweise der Verschlussfunktion wird eingestellt. Einstellen von [MECHANISCHER VERSCHLUSS] Drücken Sie as, um [VERSCHLUSS EINSTELLUNGEN] auszuwählen.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um das Element zu ändern. Der Projektor tritt mit deaktivierter Verschlussfunktion (Verschluss: offen) in den Projektionsmodus [GEÖFFNET] ein, wenn das Gerät eingeschaltet wird. Der Projektor tritt mit aktivierter Verschlussfunktion (Verschluss: geschlossen) in den Projektionsmo- [SCHLIESSEN] dus ein, wenn das Gerät eingeschaltet wird.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Alle Projektoren sind richtig angeschlossen und richtig eingestellt. Sie befinden sich in einem Zu- [LINKED] stand, dass die Kontrast-Synchronisierungsfunktion oder die Verschluss-Synchronisierungsfunktion verwendet werden kann. Die Projektoren sind nicht richtig angeschlossen oder nicht richtig eingestellt. Überprüfen Sie den [NO LINK] Kabelverbindungsstatus und die Projektoreinstellung für jeden verknüpften Projektor.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [EINGANGS-SIGNALANZEIGE] Verwenden Sie die Eingangssignale von einem angeschlossenen externen Gerät für die Anzeige in einer Wellenform. Überprüfen Sie, ob der Signalpegel der Videoausgabe (Luminanz) innerhalb des für den Projektor empfohlenen Bereichs liegt, und nehmen Sie Anpassungen vor. Drücken Sie as, um [EINGANGS-SIGNALANZEIGE] auszuwählen.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Wählen Sie „Linie wählen (Rot)“ in der Eingangssignalanzeige. Passen Sie dunkelrote Bereiche an. f Verwenden Sie [ROT] unter [SCHWARZWERT], um den Schwarzwert 0 % des Videosignals an die Position 0 % der Eingangssignalanzeige anzupassen. Passen Sie hellrote Bereiche an.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Menü [PROJEKTOR EINSTELLUNGEN] Wählen Sie auf dem Menübildschirm [PROJEKTOR EINSTELLUNGEN] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82).
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. Erkennt mithilfe des eingebauten Neigungswinkelsensors automatisch die Stellung des Projektors. [AUTO] Stellen Sie normalerweise [AUTO] ein. [TISCH] Wählen Sie dieses Element, wenn Sie den Projektor auf einem Schreibtisch, usw. installieren. Wählen Sie dieses Element, wenn Sie den Projektor mit der Oberseite des Projektors nach unten [DECKE] installieren, wie beispielsweise bei der Deckenmontage.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f [BETRIEBSMODUS] kann nicht auf [LANGLEBIG1], [LANGLEBIG2] oder [LANGLEBIG3] eingestellt werden, wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [FILTEREINSTELLUNG] → [FILTER TYP] auf [RAUCHREDUKTION] eingestellt ist. Stellen Sie [BETRIEBSMODUS] auf [HOCH], [NORMAL], [ANWENDER1], [ANWENDER2] oder [ANWENDER3] ein, wenn der optionale Rauchsperrfilter (Modell-Nr.: ET-SFR330) verwendet wird.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Wenn der Bestätigungsbildschirm angezeigt wird, drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie dann die <ENTER>-Taste. Hinweis f [LICHTLEISTUNG] kann für jedes Einstellungselement von [BETRIEBSMODUS] einzeln angepasst werden. f Die Einheitlichkeit der Helligkeit zwischen mehrfachen Anzeigen kann aufrechterhalten werden, indem Sie [LICHTLEISTUNG] für jeden Projektor anpassen, wenn Sie eine Multi-Display-Projektionsfläche strukturieren, indem Sie die projizierten Bilder von mehreren Projektoren kombinieren.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [LICHTLEISTUNG] Passen Sie die Helligkeit der Lichtquelle an. Die Einstellung wird übernommen, wenn sie bereits mit „Anfangseinstellung (Betriebseinstellung)“ (x Seite 62) im [WERKSEINSTELLUNG]-Bildschirm oder über das Menü [PROJEKTOR EINSTELLUNGEN] → [BETRIEBSEINSTELLUNG] eingestellt wurde. Die Einstellung [LICHTLEISTUNG] wird mit dem Menü [PROJEKTOR EINSTELLUNGEN] →...
Seite 144
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. Führt ohne Synchronisation mit den anderen Projektoren an einem einzelnen Projektor Korrekturen durch den Helligkeitssensor durch. [AUS] Die Dauer, für welche die konstante Helligkeit beibehalten wird, wird durch Verringerung des Wertes [LICHTLEISTUNG] kleiner.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Wenn der Projektor kontinuierlich mehr als 24 Stunden lang benutzt wird, stellen Sie [KALIBRIERUNGSZEIT] unter [HELLIGKEITSREGLER SETUP] ein. Wird diese Einstellung versäumt, wird die Korrektur nicht automatisch durchgeführt. f Die Helligkeitsregelungsfunktion und die dynamische Kontrastfunktion sind gleichzeitig funktionsfähig, doch die dynamische Kontrastfunktion funktioniert nicht beim Messen der Helligkeit und der Farbe.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Wenn [KONSTANT-MODUS] auf [AUTO] eingestellt ist und [VERBINDEN] auf [GRUPPE A] bis [GRUPPE D] Der Bildschirm zeigt den Status der Helligkeitsregelung der synchronisierten Projektoren (bis zu acht Geräte) an, einschließlich des über das Bildschirmmenü gesteuerten Projektors. HELLIGKEITSEINSTELLUNGEN ANZEIGEN VERBINDEN GRUPPE A...
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Fehlermeldung Maßnahmen f Es gibt ein Problem mit dem Helligkeits-Sensor. Wenn Probleme auch nach dem Einschalten wei- [HELLIGKEITSSENSOR FEHLER] ter bestehen, wenden Sie sich an Ihren Händler. *1 „Multi Monitoring & Control Software“ ist auf der mitgelieferten CD-ROM enthalten. Hinweis f Wenn die synchronisierten Projektoren nicht in der Liste angezeigt werden, überprüfen Sie Folgendes: g Gibt es Geräte mit der gleichen IP-Adresse im Netzwerk?
Die Funktion „Kein Signal: Licht aus“ wird deaktiviert, wenn das Menü [ANZEIGE OPTION] → [HINTERGRUND] auf [STANDARD LOGO] oder [LOGO BENUTZER] eingestellt ist und das Panasonic-Logo oder das Bild, das vom Benutzer registriert wurde, auf der Projektion angezeigt wird.
Stellt den Eingang auf SDI3 der Schnittstellenkarte ein. [SDI4 [SLOT2]] Stellt den Eingang auf SDI4 der Schnittstellenkarte ein. Stellt den Eingang auf DIGITAL LINK ein und schaltet den Eingang des Panasonic-Doppelkabeltrans- [EINGANG1] - [EINGANG10] mitters auf den festgelegten Eingang um.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie zum Umschalten von [ZEITZONE] auf qw. Manuelles Einstellen von Datum und Uhrzeit Drücken Sie as, um [DATUM UND UHRZEIT] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DATUM UND UHRZEIT] wird angezeigt. Drücken Sie as, um [UHR EINSTELLEN] auszuwählen.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Wenn [PLANUNG] auf [EIN] eingestellt ist, während das Menü [PROJEKTOR EINSTELLUNGEN] → [BEREITSCHAFTS MODUS] auf [ECO] gesetzt ist, wird die Einstellung [BEREITSCHAFTS MODUS] zwangsläufig auf [NORMAL] umgeschaltet und die Einstellung kann nicht in [ECO] geändert werden. Die Einstellung [BEREITSCHAFTS MODUS] ändert sich auch dann nicht wieder zurück, wenn in diesem Zustand [PLANUNG] auf [AUS] eingestellt wird.
Seite 152
[SDI4 [SLOT2]] Schaltet den Eingang zu SDI4 der Schnittstellenkarte um. Schaltet den Eingang auf DIGITAL LINK um und schaltet den [EINGANG1] - [EINGANG10] Eingang des Panasonic-Doppelkabeltransmitters auf den angege- benen Eingang um. Die Lebensdauer der Lichtquelle verkürzt sich gegenüber [NOR- [HOCH] MAL], aber die Luminanz ist höher als bei [NORMAL].
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Die Betriebszeit ist die Ortszeit. (x Seite 149) f Wenn vor dem Ausführen des in [PLANUNG] festgelegten Befehls ein Vorgang mit der Fernbedienung oder dem Bedienfeld des Projektors oder mit einem Steuerungsbefehl ausgeführt wird, wird der Befehl, der mit dieser Funktion festgelegt wurde, möglicherweise nicht ausgeführt.
Seite 154
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Wählen Sie dieses Element aus, wenn die Kontrast-Synchronisierungsfunktion nicht verwendet wird. [EIN] Wählen Sie dieses Element aus, wenn die Kontrast-Synchronisierungsfunktion verwendet wird. Hinweis f Die Kontrast-Synchronisierungsfunktion funktioniert, wenn alle folgenden Bedingungen erfüllt sind.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Wenn das Eingangssignal an jeden verknüpften Projektor nicht synchronisiert ist, kann sich der Zeitpunkt der Verschlussbedienung zwischen den Projektoren um 1 Bild verschieben, während die Verschluss-Synchronisierungsfunktion genutzt wird. f Die Verschlussfunktion des Projektors, bei dem [MODUS] auf [SLAVE] gesetzt ist, kann einzeln bedient werden. Zu dieser Zeit folgt die Verschlussbedienung der Einstellung des Menüs [ANZEIGE OPTION] →...
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [NONE] [EVEN] Wählen Sie den Paritätszustand aus. [ODD] Einstellen der Antwort Drücken Sie as, um [RS-232C] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [RS-232C] wird angezeigt. Drücken Sie as, um [RÜCKANTWORT (ID ALLE)] auszuwählen. Drücken Sie qw, um das Element zu ändern.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [FUNKTIONSTASTEN MENÜ] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [FUNKTIONSTASTEN MENÜ] wird angezeigt. Drücken Sie as, um eine Funktion auszuwählen. [INAKTIV] Deaktiviert die <FUNCTION>-Taste. [MEHRANZEIGE] Schaltet die [MEHRANZEIGE-MODUS]-Einstellung um. (x Seite 166) [VOREINSTELLUNG] Zeigt die Unterspeicherliste an.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Das Objektiv hält an, wenn die Kalibrierung beendet ist. Hinweis f [SICHERE DATEN] wird während der Objektivkalibrierung im Menü angezeigt. Der Vorgang kann während der Kalibrierung nicht beendet werden. f Wenn die Objektivkalibrierung ordnungsgemäß abgeschlossen werden konnte, wird [NORMAL BEENDET] angezeigt, wenn sie nicht ordnungsgemäß...
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um das zu ladende Element auszuwählen, und drücken Sie die <ENTER>-Taste. Wenn der Bestätigungsbildschirm angezeigt wird, drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie dann die <ENTER>-Taste. f Das Objektiv bewegt sich automatisch auf die Objektivposition (vertikale Position, horizontale Position, Fokusposition und Zoomposition) des geladenen Objektivspeichers.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie nach der Änderung des Namens asqw, um [OK] auszuwählen, und drücken Sie die <ENTER>-Taste. f Das Speichern des Objektivspeichers ist abgeschlossen und der Bildschirm [OPTIK DATEN NAME ÄNDERN] wird wieder angezeigt. f Wenn Sie asqw drücken, um [CANCEL] auszuwählen, und dann die <ENTER>-Taste drücken, wird der geänderte Name nicht registriert.
Seite 161
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [LANGLEBIG3] Zeigt die Laufzeit der Lichtquelle an, wenn [BETRIEBSMODUS] auf [LANGLEBIG3] gesetzt ist. [ANWENDER1] Zeigt die Laufzeit der Lichtquelle an, wenn [BETRIEBSMODUS] auf [ANWENDER1] gesetzt ist. [ANWENDER2] Zeigt die Laufzeit der Lichtquelle an, wenn [BETRIEBSMODUS] auf [ANWENDER2] gesetzt ist. [ANWENDER3] Zeigt die Laufzeit der Lichtquelle an, wenn [BETRIEBSMODUS] auf [ANWENDER3] gesetzt ist.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Umwandlungsformel für [KONSOLIDRT. BETRIEBSSTUNDEN] A x 2,5 + B x 1,0 + C x 0,5 + D x 0,3 + E x 0,2 f A: Laufzeit der Lichtquelle, wenn [BETRIEBSMODUS] auf [HOCH] gesetzt ist f B: Laufzeit der Lichtquelle, wenn [BETRIEBSMODUS] auf [NORMAL], [ANWENDER1], [ANWENDER2] oder [ANWENDER3] gesetzt ist f C: Laufzeit der Lichtquelle, wenn [BETRIEBSMODUS] auf [LANGLEBIG1] gesetzt ist f D: Laufzeit der Lichtquelle, wenn [BETRIEBSMODUS] auf [LANGLEBIG2] gesetzt ist...
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Werkseitige Standardeinstellung. Wählen Sie dieses Element aus, wenn die Ersatzfiltereinheit (Modell-Nr.: ET-EMF330) (Zubehör/Sonderzubehör) am Projektor angebracht ist. Wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [BETRIEBSEINSTELLUNG] → [BETRIEBS- MODUS] auf [HOCH] eingestellt wird, wird die empfohlene Zeit für den Filteraustausch auf 2 000 Stunden eingestellt.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Geben Sie ein Sicherheitspasswort ein und drücken Sie die <ENTER>-Taste. Wenn der Bestätigungsbildschirm angezeigt wird, drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie dann die <ENTER>-Taste. f [SICHERE DATEN] wird während der Speicherung der Daten angezeigt. Hinweis f Die Daten, die von der Computeranwendung festgelegt werden, sind nicht in [ALLE BENUTZERDATEN] eingeschlossen.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] g [FILTER TYP] und [ZÄHLUHR FILTER] im Menü [PROJEKTOR EINSTELLUNGEN] → [FILTEREINSTELLUNG] g Sicherheitspasswort [SERVICE PASSWORT] Diese Funktion wird vom Wartungspersonal verwendet. DEUTSCH - 165...
Kapitel 4 Einstellungen — Menü [MEHRANZEIGE] Menü [MEHRANZEIGE] Wählen Sie auf dem Menübildschirm [MEHRANZEIGE] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82). Verwendung der Mehranzeigefunktion Vier Bilder können gleichzeitig angezeigt werden, indem die Projektionsfläche in vier unterteilt wird.
Kapitel 4 Einstellungen — Menü [MEHRANZEIGE] f Die Bildeinstellwerte wie das Menü [BILD] → [BILDMODUS], [GAMMA] oder [FARBTON], die für den oberen linken Bildschirm eingestellt sind, werden auf alle Bildschirme angewandt. f Die Bewegung des angezeigten Bilds wird unterbrochen, wenn [FRAME LOCK] für das Standbildsignal eingestellt ist. f Die Bewegung des angezeigten Bilds wird möglicherweise für die Bilder unterbrochen, für die [FRAME LOCK] nicht eingestellt ist.
Kapitel 4 Einstellungen — Menü [TESTBILDER] Menü [TESTBILDER] Wählen Sie auf dem Menübildschirm [TESTBILDER] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82). [TESTBILDER] Zeigt das integrierte Testbild des Projektors an. Die Einstellungen von Position, Größe und anderen Faktoren werden in den Testbildern nicht berücksichtigt.
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Menü [LISTE DER REGISTRIERTEN SIGNALE] Wählen Sie auf dem Menübildschirm [LISTE DER REGISTRIERTEN SIGNALE] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82). r Details der registrierten Signale Speichernummer: A1 (1-2)
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschung des registrierten Signals Registrierte Signale können gelöscht werden. Drücken Sie asqw, um das Signal auszuwählen, das gelöscht werden soll. Drücken Sie die <DEFAULT>-Taste auf der Fernbedienung. f Der Bildschirm [REGISTRIERTEN SIGNALE LÖSCHEN] wird angezeigt. f Drücken Sie zum Abbrechen des Löschvorgangs die <MENU>-Taste, um zum [LISTE DER REGISTRIERTEN SIGNALE]-Bildschirm zurückzukehren.
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] f Ein Erweiterungssymbol wird rechts vom Bildschirm [LISTE DER REGISTRIERTEN SIGNALE] angezeigt, wenn [LOCK-IN RANGE] auf [BREIT] eingestellt ist. A1: 720/60p-A1 RGB2 A2: XXXXXX XXXX A3: XGA75-A3 RGB2 Hinweis f Schalten Sie den Bereich um, in dem das einzuspeisende Signal als das gleiche Signal wie das bereits registrierte Signal bestimmt wird. f Um der Bestimmung Vorrang zu geben, dass ein Signal das gleiche wie das bereits registrierte Signal ist, stellen Sie diese Funktion auf [ERWEITERT] ein.
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschen des Unterspeichers Drücken Sie auf dem normalen Bildschirm (wenn kein Menü angezeigt wird) qw. f Der Bildschirm [VOREINSTELLUNG-LISTE] wird angezeigt. Drücken Sie asqw, um den zu löschenden Unterspeicher auszuwählen, und drücken Sie die <DEFAULT>-Taste auf der Fernbedienung.
Kapitel 4 Einstellungen — Menü [SICHERHEIT] Menü [SICHERHEIT] Wählen Sie auf dem Menübildschirm [SICHERHEIT] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82). f Wenn der Projektor zum ersten Mal verwendet wird Anfängliches Passwort: Drücken Sie awsqawsq der Reihe nach und drücken Sie die <ENTER>-Taste.
Kapitel 4 Einstellungen — Menü [SICHERHEIT] [ANZEIGETEXT] Legen Sie die Sicherheitsmeldung (Text oder Bild) über das Projektionsbild. Drücken Sie as, um [ANZEIGETEXT] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Blendet die Sicherheitsmeldung aus. [TEXT] Zeigt den Text an, der im Menü...
Seite 175
Kapitel 4 Einstellungen — Menü [SICHERHEIT] Aktivieren/Deaktivieren einer Taste Drücken Sie as, um [BEDIENELEMENT EINSTELLUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENELEMENT EINSTELLUNG] wird angezeigt. Drücken Sie as, um [BEDIENFELD] oder [FERNBEDIENUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENFELD] oder [FERNBEDIENUNG] wird angezeigt. Drücken Sie as, um [BEDIENFELD] oder [FERNBEDIENUNG] auszuwählen.
Seite 176
Kapitel 4 Einstellungen — Menü [SICHERHEIT] Element, das mit [EINGANGSWAHLSCHALTER] eingestellt werden kann Wenn [EINGANGSWAHLSCHALTER] im Schritt 7) von „Aktivieren/Deaktivieren einer Taste“ (x Seite 175) ausgewählt wird, variiert das Element, das ausgewählt werden kann, abhängig von der einzustellenden Taste. Das Element, das ausgewählt werden kann, wenn die jeweilige Taste eingestellt ist, ist wie folgt. r [SDI1/2 SCHALTER] [UMSCHALTEN] Schaltet zwischen [SDI1] und [SDI2] um, wenn die Taste bedient wird.
Kapitel 4 Einstellungen — Menü [SICHERHEIT] [SDI4] Auf die Auswahlbedienung des Eingangs SDI4 festgelegt. [SDI1 [SLOT1]] Auf die Auswahlbedienung des Eingangs SDI1 der Schnittstellenkarte festgelegt. [SDI2 [SLOT1]] Auf die Auswahlbedienung des Eingangs SDI2 der Schnittstellenkarte festgelegt. [SDI3 [SLOT2]] Auf die Auswahlbedienung des Eingangs SDI3 der Schnittstellenkarte festgelegt. [SDI4 [SLOT2]] Auf die Auswahlbedienung des Eingangs SDI4 der Schnittstellenkarte festgelegt.
Kapitel 4 Einstellungen — Menü [NETZWERK] Menü [NETZWERK] Wählen Sie auf dem Menübildschirm [NETZWERK] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 82). [DIGITAL LINK MODUS] Schalten Sie die Verbindungsart des <DIGITAL LINK/LAN>-Projektoranschlusses um.
Kapitel 4 Einstellungen — Menü [NETZWERK] [SIGNALQUALITÄT] ist ein Zahlenwert der Fehlersumme. Die Anzeigefarbe ändert sich in Abhängig- keit des Wertes zu Grün, Gelb oder Rot. Prüfen Sie die Signalqualität mithilfe eines Signals, das vom Doppelkabeltransmitter übertragen wird. f [MAXIMAL]/[MINIMUM]: Maximal-/Minimalwert der Fehlersumme f Grün (-12 dB oder weniger) →...
Kapitel 4 Einstellungen — Menü [NETZWERK] Stellen Sie diese Option auf [EIN] ein, wenn Sie den „XTP-Transmitter“ von Extron Electronics am <DIGITAL LINK/LAN>-Anschluss anschließen. Die [EXTRON XTP]-Einstellung muss auf [AUS] gesetzt werden, wenn das optionale Gerät mit Unter- [EXTRON XTP] stützung für DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) verbunden wird. Für Einzelheiten zum „XTP-Transmitter“...
Kapitel 4 Einstellungen — Menü [NETZWERK] [SUB NET] Geben Sie das zu verwendende [SUB NET] für die Verarbeitung von Art-Net durch den Projektor ein. Geben Sie das zu verwendende [UNIVERSE] für die Verarbeitung von Art-Net durch den Projektor [UNIVERSE] ein. Geben Sie das zu verwendende [START-ADRESSE] für die Verarbeitung von Art-Net durch den [START-ADRESSE] Projektor ein.
Kapitel 4 Einstellungen — Menü [NETZWERK] f Es kann nicht das gleiche Element für mehrere Kanäle eingestellt sein, außer [NONE]. [Art-Net-STATUS] Zeigen Sie den Inhalt der Steuerung an, die den einzelnen Kanälen zugewiesen ist, und die empfangenen Daten dieses Kanals. Drücken Sie as, um [Art-Net-STATUS] auszuwählen. Drücken Sie die <ENTER>-Taste.
über LAN unter Verwendung eines Smartphones oder Tablets angeschlossen wird. Besuchen Sie die Panasonic-Website (http://panasonic.net/avc/projector/) für Einzelheiten. f Multi Monitoring & Control Software „Multi Monitoring & Control Software“, eine Software-Anwendung zum Überwachen und Steuern mehrerer an ein LAN angeschlossener Anzeigegeräte (Projektor oder Flachbildschirm), kann verwendet werden.
Panasonic-Website (http://panasonic.net/avc/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden. Bei Betriebs- oder Leistungsproblemen, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
Kapitel 5 Bedienung — Netzwerkverbindung Hinweis f Führen Sie die Verbindung mit einem vorhandenen Netzwerk erst vor, wenn Sie sich mit dem Netzwerkadministrator abgesprochen haben. r Werkseitige Standardeinstellung f Die folgenden Einstellungen wurden werkseitig als Standard eingestellt. [DHCP] [IP ADRESSE] 192.168.0.8 [SUBNET-MASKE] 255.255.255.0 [STANDARDGATEWAY]...
Starten Sie den Webbrowser auf dem Computer. Geben Sie die IP-Adresse des Projektors in das URL-Eingabefeld des Webbrowsers ein. Geben Sie den Benutzernamen und das Passwort ein. f Die werkseitige Standardeinstellung des Benutzernamens lautet user1 (Benutzerrechte)/admin1 (Administratorrechte) und das Passwort lautet panasonic (Kleinschreibung). DEUTSCH - 187...
Kapitel 5 Bedienung — Websteuerungsfunktion Klicken Sie auf OK. f Die [Projector status]-Seite wird angezeigt. Hinweis f Wenn Sie einen Webbrowser verwenden, um den Projektor zu steuern, stellen Sie das Menü [NETZWERK] → [NETZWERKSTEUERUNG] → [WEB STEUERUNG] auf [EIN] ein. f Führen Sie die Einstellung oder die Steuerung nicht gleichzeitig durch das Aufrufen von mehreren Webbrowsern durch. Verwenden Sie für die Einstellung und Steuerung des Projektors nicht mehrere Computer.
Seite 189
Kapitel 5 Bedienung — Websteuerungsfunktion Beschreibungen von Optionen Seitenregisterkarte [Detailed set up] Das Anklicken dieser Option bewirkt einen Seitenwechsel. Die [Detailed set up]-Seite wird durch Anklicken dieser Option angezeigt. [Status] Der Status des Projektors wird durch Anklicken dieser Option [Change password] angezeigt.
Seite 190
Kapitel 5 Bedienung — Websteuerungsfunktion [Projector status]-Seite Klicken Sie auf [Status] → [Projector status]. Zeigen Sie den Status des Projektors für die folgenden Optionen an. [PROJECTOR TYPE] 11 [LIGHT OUTPUT] Zeigt den Typ des Projektors an. Zeigt den Einstellstatus von [LICHTLEISTUNG] an. [MAIN VERSION] 12 [INPUT] Zeigt die Firmwareversion des Projektors an.
Seite 191
Kapitel 5 Bedienung — Websteuerungsfunktion Fehlerinformationsseite Wenn [Error (Detail)] oder [Warning (Detail)] im [SELF TEST]-Anzeigefeld des Bildschirms [Projector status] angezeigt wird, klicken Sie es an, um den Inhalt des Fehlers/der Warnung aufzurufen. f Der Projektor tritt je nach Fehlerinhalt eventuell in den Standby-Status ein, um den Projektor zu schützen. Anzeige von Fehlerinformationen Fehlercode Zeigt alphanumerische Fehler-/Warnsymbole und deren...
Seite 192
Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Mail error log] Klicken Sie auf [Status] → [Mail error log]. Das E-Mail-Fehlerprotokoll wird angezeigt, wenn der regelmäßige E-Mail-Versand fehlgeschlagen ist. Hinweis f [Access error log] und [Mail error log] zeigt die letzten paar tausend Zugriffe/Anforderungen an. Es werden möglicherweise nicht alle Informationen angezeigt, wenn viele Zugriffe/Anforderungen auf einmal stattfinden.
Seite 193
Kapitel 5 Bedienung — Websteuerungsfunktion [Detail control]-Seite Klicken Sie auf [Projector control] → [Detail control]. [MULTI DISPLAY MODE] [WAVEFORM MONITOR] Schaltet die Einstellung des Multi-Display-Modus um. Zeigt die Wellenform des Eingangssignals an. Steuerung des Projektors [PROJECTION METHOD] Der Projektor wird durch Drücken der Schaltflächen auf die Schaltet die Einstellung der Projektionsart um.
Kapitel 5 Bedienung — Websteuerungsfunktion Objektivpositions-Einstellungsseite Klicken Sie auf [Projector control] → [Detail control] → [LENS] → [SET POSITION]. [Get] [Apply] Übernimmt die aktuelle Objektivposition und zeigt die Bewegt sich zu der Objektivposition, die im Objektivpositions- übernommenen Werte im Objektivpositions-Informationsfeld an. Informationsfeld angezeigt wird.
Seite 195
Kapitel 5 Bedienung — Websteuerungsfunktion [Adjust clock]-Seite Klicken Sie auf [Detailed set up] → [Adjust clock]. [Time Zone] [NTP SERVER NAME] Wählen Sie die Zeitzone aus. Geben Sie die IP-Adresse oder den Servernamen des NTP- Servers ein, wenn Sie das Datum und die Uhrzeit manuell [Set time zone] einstellen möchten.
Seite 196
Kapitel 5 Bedienung — Websteuerungsfunktion [E-mail set up]-Seite Schicken Sie eine E-Mail zu voreingestellten E-Mail-Adressen (bis zwei Adressen) wenn ein Problem aufgetreten ist. Klicken Sie auf [Detailed set up] → [E-mail set up]. [ENABLE] [MINIMUM TIME] Wählen Sie [ENABLE], um die E-Mail-Funktion zu verwenden. Ändern Sie das Mindestintervall für die Temperatur-Warn-E- Mail.
Seite 197
Kapitel 5 Bedienung — Websteuerungsfunktion [Authentication set up]-Seite Stellen Sie die Authentifizierungselemente ein, wenn eine POP-Authentifizierung oder SMTP-Authentifizierung notwendig ist, um eine E-Mail zu senden. Klicken Sie auf [Detailed set up] → [Authentication set up]. [Auth] [Password] Wählen Sie die Authentifizierungsmethode, die von Ihrem Geben Sie das Passwort für den POP-Server oder den SMTP- Internetanbieter festgelegt wurde.
Kapitel 5 Bedienung — Websteuerungsfunktion Inhalt der gesendeten E-Mail Beispiel der gesendeten E-Mail, wenn E-Mail eingestellt ist Die folgende E-Mail wird versendet, wenn die E-Mail-Einstellungen eingerichtet wurden. === Panasonic projector report(CONFIGURE) === Projector Type : RQ32K Serial No : 123456789012 ----- E-mail setup data -----...
Seite 199
Kapitel 5 Bedienung — Websteuerungsfunktion Beispiel einer E-Mail, die bei einem Fehler gesendet wird Die folgende E-Mail wird gesendet, wenn ein Fehler aufgetreten ist. === Panasonic projector report(ERROR) === Projector Type : RQ32K Serial No : 123456789012 ----- ERROR INFORMATION ----- U21 Intake air temp.
Seite 200
Kapitel 5 Bedienung — Websteuerungsfunktion [Change password]-Seite Klicken Sie auf [Change password]. [Administrator] [User] Wird verwendet, um die Einstellung von [Administrator] zu Wird verwendet, um die Einstellung von [User] zu ändern. ändern. [Next] Wird verwendet, um die Einstellung des Passwortes zu ändern. [Administrator]-Konto [Account] [New]...
Seite 201
Kapitel 5 Bedienung — Websteuerungsfunktion [User]-Konto [Account] [OK] Zeigt das zu ändernde Konto an. Bestätigt die Änderung des Passworts. [New] [User name]: Geben Sie den gewünschten neuen Benutzernamen ein. (Bis zu 16 Zeichen als Single-Byte) [Password]: Geben Sie das gewünschte neue Passwort ein. (Bis zu 16 Zeichen als Single-Byte) [Password(Retype)]: Geben Sie das gewünschte neue Passwort erneut ein.
Seite 202
Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Crestron Connected(TM)] Der Projektor kann mit Crestron Connected überwacht/gesteuert werden. Es ist ein Zugriff mit Administratorrechten notwendig, um den Bedienungsbildschirm von Crestron Connected über den Websteuerungsbildschirm zu starten. (Die [Crestron Connected(TM)]-Taste wird mit Benutzerrechten nicht auf dem Websteuerungsbildschirm angezeigt.) Die Bedienungsseite von Crestron Connected wird durch Anklicken von [Crestron Connected(TM)] angezeigt.
Seite 203
Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Tools] Klicken Sie auf der Bedienseite auf [Tools]. [Control System] Netzwerkstatus Nehmen Sie die Einstellungen vor, die für die Kommunikation Zeigt die Einstellung des kabelgebundenen LAN an. des Projektors mit dem anzuschließenden Controller [DHCP] erforderlich sind. Zeigt die aktuelle Einstellung an.
Seite 204
Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Help] Klicken Sie auf der Bedienseite auf [Help]. Das [Help Desk]-Fenster wird angezeigt. [Help Desk] Eine Meldung kann gesendet/empfangen werden, wenn der Administrator Crestron Connected verwendet. 204 - DEUTSCH...
Kapitel 6 Wartung — Lichtquellen/Temperatur-/Filteranzeige Lichtquellen/Temperatur-/Filteranzeige Wenn eine Anzeigelampe aufleuchtet Wenn ein Problem innerhalb des Projektors auftritt, informieren die Lichtquelleanzeigen <LIGHT1>/<LIGHT2>, die Temperaturanzeige <TEMP> oder die Filteranzeige <FILTER> Sie, indem sie rot leuchten oder blinken. Überprüfen Sie den Status der Anzeigen und ergreifen Sie folgende Maßnahmen. Achtung f Befolgen Sie unbedingt die unter „Ausschalten des Projektors“...
Kapitel 6 Wartung — Lichtquellen/Temperatur-/Filteranzeige Temperaturanzeige <TEMP> Anzeigestatus Status Lösung f Warten Sie bei niedrigen Temperaturen (ungefähr 0 °C (32 °F)) nach dem Einschalten des Geräts fünf Minuten. f Aufwärmstatus f Installieren Sie den Projektor an einem Ort mit einer Betriebstemperatur Leuchtet rot zwischen 0 °C (32 °F) und 45 °C (113 °F) f Die Innentemperatur ist hoch (War-...
Seite 208
Kapitel 6 Wartung — Lichtquellen/Temperatur-/Filteranzeige r Wenn die langlebige Filtereinheit (Modell-Nr.: ET-EMFU330) angebracht ist Anzeigestatus Status Lösung f Führen Sie in den folgenden Fällen eine Wartung oder einen Austausch des f Der Filter ist verstopft. Filters durch. (x Seite 209) f Die Laufzeit des Filters hat die emp- g Der Filter ist verschmutzt.
Kapitel 6 Wartung — Wartung/Austausch Wartung/Austausch Vor der Wartung/dem Ersatz f Achten Sie darauf, dass der Strom vor der Wartung oder dem Austausch der Einheit ausgeschaltet wird. f Befolgen Sie beim Ausschalten des Projektors die unter „Ausschalten des Projektors“ (x Seite 68) beschriebenen Verfahren.
Kapitel 6 Wartung — Wartung/Austausch Entfernen der Luftfiltereinheit Griff an der Luftfiltereinheit (a) Luftfiltereinheitfach und Lüftungseingang Befestigungsschraube der Luftfilterabdeckung des Projektors Laschen am Projektorgehäuse Griff an der Luftfiltereinheit (b) Luftfiltereinheit Luftfilterabdeckung Laschen am Projektorgehäuse (d) Abb. 1 Abb. 2 Abb. 3 Schalten Sie den Projektor aus.
Kapitel 6 Wartung — Wartung/Austausch i) Tauchen Sie die Luftfiltereinheit in kaltes oder warmes Wasser und spülen Sie sie anschließend leicht aus. f Verwenden Sie keine Reinigungswerkzeuge wie zum Beispiel Bürsten. f Halten Sie beim Ausspülen den Rahmen der Luftfiltereinheit fest, ohne dabei großen Druck auf die Filtereinheit auszuüben.
Kapitel 6 Wartung — Wartung/Austausch Zurücksetzen des Filterzählers Schalten Sie den Projektor ein. Drücken Sie die <MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Bildschirm [HAUPTMENÜ] wird angezeigt. Drücken Sie as, um [PROJEKTOR EINSTELLUNGEN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [PROJEKTOR EINSTELLUNGEN] wird angezeigt.
Seite 213
Kapitel 6 Wartung — Wartung/Austausch f Wenn Sie die Luftfiltereinheit herausgezogen haben, entfernen Sie, falls vorhanden, große Fremdkörper und Staub von der Abdeckung des langlebigen Filters, dem Fach der Luftfiltereinheit und aus dem Lüftungseingang des Projektorgehäuses. f Nachdem die Luftfiltereinheit entfernt wurde, fahren Sie mit „Wartung der Luftfiltereinheit“ (x Seite 213) fort.
Seite 214
Kapitel 6 Wartung — Wartung/Austausch Anbringen der Luftfiltereinheit Querschnitt Führung der Abdeckung des langlebigen Filters Luftfiltereinheit Griff an der Luftfiltereinheit (a) Abdeckung des langlebigen Luftfiltereinheit Filters Griff an der Luftfiltereinheit (b) Führung der Abdeckung des langlebigen Filters (f) Abb. 1 Abb. 2 Abb.
Kapitel 6 Wartung — Wartung/Austausch Zurücksetzen des Filterzählers Schalten Sie den Projektor ein. Drücken Sie die <MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Bildschirm [HAUPTMENÜ] wird angezeigt. Drücken Sie as, um [PROJEKTOR EINSTELLUNGEN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [PROJEKTOR EINSTELLUNGEN] wird angezeigt.
Kapitel 6 Wartung — Wartung/Austausch Die langlebige Filtereinheit Dieser Abschnitt beschreibt den Austausch der Luftfiltereinheit, wenn die optionale langlebige Filtereinheit (Modell-Nr.: ET-EMFU330) anstelle der Standardluftfiltereinheit am Projektor angebracht ist. Bei der langlebigen Filtereinheit werden zwei Standardluftfilter oder Ersatzfiltereinheiten (Modell-Nr.: ET-EMF330) (Zubehör/Sonderzubehör) genutzt. Entfernen Sie die zwei Luftfiltereinheiten von der Abdeckung des langlebigen Filters.
Kapitel 6 Wartung — Fehlerbehebung Fehlerbehebung Überprüfen Sie die folgenden Punkte. Schlagen Sie sich für Einzelheiten auf den entsprechenden Seiten nach. Probleme Zu überprüfende Punkte Seite f Ist der Netzstecker fest in die Steckdose eingesteckt? ― f Ist der Schalter <MAIN POWER> auf <OFF> eingestellt? Das Gerät schaltet sich f Führt die Steckdose Strom? ―...
Seite 218
Kapitel 6 Wartung — Fehlerbehebung Probleme Zu überprüfende Punkte Seite f Ist das HDMI-Kabel sicher verbunden? Das Video von einem HDMI-kompatiblen Gerät f Schalten Sie die Stromversorgung des Projektors und des externen Gerätes aus ― wird nicht angezeigt oder und ein. erscheint verwürfelt.
Kapitel 6 Wartung — Selbstdiagnoseanzeige Selbstdiagnoseanzeige Es gibt eine Selbstdiagnoseanzeige auf der Seite des Projektors. Die Selbstdiagnoseanzeige zeigt automatisch den Wert der Eingangsspannung oder Einzelheiten von Fehlern oder Warnungen an, wenn diese auftreten. (x Seite 29) Die folgende Liste zeigt das alphanumerische Symbol, das angezeigt wird, wenn ein Fehler oder eine Warnung aufgetreten ist, sowie Einzelheiten dazu.
Anhang Kapitel 7 Dieses Kapitel beschreibt die Spezifikation des Projektors, wie die optionale Schnittstellenkarte eingesetzt wird sowie Informationen zum Kundendienst. 222 - DEUTSCH...
Abfrage des Projektor- Gibt den Namen aus, der unter [PROJEKTORNAME] von [NETZWER- NAME? xxxxx namens KEINSTELLUNG] eingestellt wurde. Abfrage des Hersteller- INF1? Panasonic Gibt den Herstellernamen aus. namens Abfrage des Modellna- INF2? RQ32K Gibt den Modellnamen aus. mens Andere Informationsab-...
Kapitel 7 Anhang — Technische Informationen PJLink-Sicherheitsauthentifizierung Das für PJLink verwendete Passwort ist das gleiche, das für die Websteuerung eingestellt ist. Wenn Sie den Projektor ohne Sicherheitsauthentifizierung verwenden, legen Sie kein Passwort für die Websteuerung fest. f Für die technischen Daten im Zusammenhang mit PJLink besuchen Sie die Website von „Japan Business Machine and Information System Industries Association“.
Seite 225
Kapitel 7 Anhang — Technische Informationen r EINGANGSAUSWAHL (wenn [EINSTELLUNG Art-Net-KANAL] auf [2] oder [ANWENDER] eingestellt ist) Leistung Parameter Ausgangswert Keine Wirkung 0-39 DIGITAL LINK 40-47 SDI1 48-55 SDI2 56-63 SDI3 64-71 SDI4 72-79 SLOT1-1 80-87 SLOT1-2 88-95 SLOT2-3 96-103 SLOT2-4 104-111 Keine Wirkung 112-119...
Kapitel 7 Anhang — Technische Informationen r AUSWAHL OBJ.-FUNKT. (wenn [EINSTELLUNG Art-Net-KANAL] auf [1] eingestellt ist) Bedienung zusammen mit OBJEKTIV-STEUERUNG. Leistung Parameter Ausgangswert Keine Wirkung 0-15 OBJEKTIV HOR. SHIFT 16-31 OBJEKTIV VERT. SHIFT 32-47 OBJEKTIV-FOKUS 48-63 OBJEKTIV-ZOOM 64-79 Objektiv in die Ausgangsposition bringen 80-95 Objektiv in die ET-D75LE95-Objektivstandardposition bringen OPTIK DATEN 1 laden...
Seite 227
Kapitel 7 Anhang — Technische Informationen r ZEIT DER EINBLENDUNG, ZEIT DER AUSBLENDUNG (wenn [EINSTELLUNG Art-Net-KANAL] auf [1] oder [ANWENDER] eingestellt ist) Bedienung zusammen mit VERSCHLUSS. Leistung Parameter Ausgangswert 0-15 0.5s 16-31 1.0s 32-47 1.5s 48-63 2.0s 64-79 2.5s 80-95 3.0s 96-111 3.5s 112-127...
Der Administratorrechte-Benutzername für die Websteuerung (der Standardbenutzername lautet xxxxxx „admin1“) Das Passwort des oben genannten Nutzers mit Administratorrechten (das Standardpasswort lautet yyyyy „panasonic“) zzzzzzzz 8-Byte-Zufallszahl, die unter Schritt 2) erlangt wurde Befehl-Übertragungsverfahren Übertragen Sie mit den folgenden Befehlsformaten. r Übertragene Daten...
Seite 230
Kapitel 7 Anhang — Technische Informationen Wenn für die Websteuerung kein Administratorrechte-Passwort eingestellt ist (Nicht- Sicherheitsmodus) Verbinden Beziehen Sie IP-Adresse und Portnummer (Ausgangswert = 1024) des Projektors und fordern Sie eine Verbindung mit dem Projektor an. f Sie können sowohl die IP-Adresse als auch die Portnummer über den Menübildschirm des Projektors beziehen.
Kapitel 7 Anhang — Technische Informationen <SERIAL IN>/<SERIAL OUT>-Anschluss Der <SERIAL IN>/<SERIAL OUT>-Anschluss des Projektors entspricht RS-232C, sodass der Projektor an einen Computer angeschlossen und darüber gesteuert werden kann. Anschließen Einzelprojektor Projektoranschlüsse Computer D-Sub 9-polig (Buchse) D-Sub 9-polig (Stecker) D-Sub 9-polig (Stecker) Verbindungskabel (ungekreuzt) Mehrere Projektoren Anschlüsse am Projektor 1...
Kapitel 7 Anhang — Technische Informationen Achtung f Wenn ein Befehl gesendet wird, nachdem die Lichtquelle eingeschaltet wurde, kann es eine Verzögerung bei der Rückmeldung geben oder der Befehl wird eventuell nicht ausgeführt. Versuchen Sie einen Befehl nach 60 Sekunden zu senden oder zu empfangen. f Wenn Sie mehrere Befehle übertragen, warten Sie 0,5 Sekunden nach Empfang der Rückmeldung vom Projektor, bevor Sie den nächsten Befehl senden.
Kapitel 7 Anhang — Technische Informationen Steuerungsbefehl Die folgende Tabelle listet die Befehle auf, die für die Steuerung des Projektors mit dem Computer verwendet werden können. r Projektor-Steuerungsbefehl Parameter/Ausgabezei- Befehl Einzelheiten Anmerkung (Parameter) chenfolge Strom ein Um zu überprüfen, ob der Strom eingeschaltet ist, verwenden Sie den ―...
Kapitel 7 Anhang — Technische Informationen Passwort des Steuergerätes Wenden Sie sich für die Initialisierung Ihres Passwortes an Ihren Händler. Upgrade-Kit Wenn das optionale Upgrade-Kit (Modell-Nr.: ET-UK20) verwendet wird, sind die folgenden Funktionen erweitert. Funktion Standardstatus Wenn das Upgrade-Kit verwendet wird Einstellbereich von [V-TRA- Maximum von ±40°...
Kapitel 7 Anhang — Technische Informationen Verzeichnis kompatibler Signale Die folgende Tabelle gibt die Videosignale an, die der Projektor projizieren kann. Einzelheiten zum SDI-Signal finden Sie in unter „Verzeichnis Single-Link-SDI-kompatibler Signale“ (x Seite 242), „Verzeichnis Dual-Link-SDI- kompatibler Signale“ (x Seite 244), „Verzeichnis Quad-Link-SDI-kompatibler Signale“ (x Seite 247). Dieser Projektor unterstützt das Signal mit l in der Spalte der kompatiblen Signale.
Seite 238
Kapitel 7 Anhang — Technische Informationen Abtastfrequenz Kompatibles Signal Pixeltaktfre- DIGI- Signalname Auflösung Horizon- quenz HDMI DVI-D Vertikal (SIGNALFORMAT) (Pixel) (MHz) LINK (Hz) (kHz) 800 x 600/60 800 x 600 37,9 60,3 40,0 ― ― ― ― 800 x 600/72 800 x 600 48,1 72,2 50,0...
Kapitel 7 Anhang — Technische Informationen Abtastfrequenz Kompatibles Signal Pixeltaktfre- DIGI- Signalname Auflösung Horizon- quenz HDMI DVI-D Vertikal (SIGNALFORMAT) (Pixel) (MHz) LINK (Hz) (kHz) 1600 x 1200/60 1 600 x 1 200 75,0 60,0 162,0 ― ― ― ― 1680 x 1050/50 1 680 x 1 050 54,1 50,0...
Seite 240
Kapitel 7 Anhang — Technische Informationen Abtastfre- Plug and Play-kompatibles Signal quenz Pixel- Signalname Auflösung taktfre- Hori- DIGITAL LINK HDMI DVI-D Verti- (SIGNALFORMAT) (Pixel) quenz zon- (MHz) 4K/60p 4K/30p 4K/60p 4K/30p EDID1 EDID2 EDID3 (Hz) (kHz) 1080/25p 1 920 x 1 080 28,1 25,0 74,3...
Seite 241
Kapitel 7 Anhang — Technische Informationen Abtastfre- Plug and Play-kompatibles Signal quenz Pixel- Signalname Auflösung taktfre- Hori- DIGITAL LINK HDMI DVI-D Verti- (SIGNALFORMAT) (Pixel) quenz zon- (MHz) 4K/60p 4K/30p 4K/60p 4K/30p EDID1 EDID2 EDID3 (Hz) (kHz) 1280 x 720/100 1 280 x 720 76,3 100,0 131,8...
Seite 242
Kapitel 7 Anhang — Technische Informationen Verzeichnis Single-Link-SDI-kompatibler Signale Die folgende Tabelle gibt die Single-Link-SDI-Signale an, die der Projektor projizieren kann. Zusätzlich zum Standard-SDI-Eingang unterstützt dies die Einspeisung von der optionalen 3G-SDI Terminal Board mit Audio (Modell-Nr.: TY-TBN03G), die in den Steckplatz eingesetzt ist. Abtastfrequenz Pixeltakt- Signalname...
Seite 243
Kapitel 7 Anhang — Technische Informationen Abtastfrequenz Pixeltakt- Signalname Auflösung Hori- frequenz Format Farbformat Abtastung Vertikal (SIGNALFORMAT) (Pixel) zontal (MHz) (Hz) (kHz) 1 920 x 1 080 28,1 50,0 74,3 HD-SDI 4:2:2 10 Bit 1 920 x 1 080 28,1 50,0 74,3 3G-SDI Level-A 4:4:4 10 Bit...
Seite 244
Kapitel 7 Anhang — Technische Informationen Abtastfrequenz Pixeltakt- Signalname Auflösung Hori- frequenz Format Farbformat Abtastung Vertikal (SIGNALFORMAT) (Pixel) zontal (MHz) (Hz) (kHz) 2 048 x 1 080 33,8 30,0 74,3 3G-SDI Level-A 4:4:4 10 Bit 2 048 x 1 080 33,8 30,0 74,3 3G-SDI Level-B...
Seite 245
Kapitel 7 Anhang — Technische Informationen Abtastfre- quenz Pixeltakt- Signalname Auflösung 4K-Tei- frequenz Format Farbformat Abtastung Hori- Verti- (SIGNALFORMAT) (Pixel) lung (MHz) zontal (kHz) (Hz) 1 920 x 1 080 33,8 30,0 74,3 ― HD-SDI 4:4:4 10 Bit 1 920 x 1 080 33,8 30,0 74,3...
Seite 246
Kapitel 7 Anhang — Technische Informationen Abtastfre- quenz Pixeltakt- Signalname Auflösung 4K-Tei- frequenz Format Farbformat Abtastung Hori- Verti- (SIGNALFORMAT) (Pixel) lung (MHz) zontal (kHz) (Hz) 2 048 x 1 080 56,3 50,0 148,5 ― 3G-SDI Level-A 4:4:4 10 Bit 2 048 x 1 080 56,3 50,0 148,5...
Seite 247
Kapitel 7 Anhang — Technische Informationen Verzeichnis Quad-Link-SDI-kompatibler Signale Die folgende Tabelle gibt die Quad-Link-SDI-Signale an, die der Projektor projizieren kann. Zusätzlich zum Standard-SDI-Eingang unterstützt dies die Einspeisung von der optionalen 3G-SDI Terminal Board mit Audio (Modell-Nr.: TY-TBN03G), die in den Steckplatz eingesetzt ist. f Der Inhalt der 4K-Abschnittsspalte ist wie folgt.
Seite 248
Kapitel 7 Anhang — Technische Informationen Abtastfre- quenz Pixeltakt- Signalname Auflösung 4K-Tei- frequenz Format Farbformat Abtastung Hori- Verti- (SIGNALFORMAT) (Pixel) lung (MHz) zontal (kHz) (Hz) 3 840 x 2 160 56,3 25,0 297,0 HD-SDI 4:2:2 10 Bit 3 840 x 2 160 56,3 25,0 297,0...
Seite 249
Kapitel 7 Anhang — Technische Informationen Abtastfre- quenz Pixeltakt- Signalname Auflösung 4K-Tei- frequenz Format Farbformat Abtastung Hori- Verti- (SIGNALFORMAT) (Pixel) lung (MHz) zontal (kHz) (Hz) 3 840 x 2 160 67,5 60,0 297,0 HD-SDI 4:2:2 10 Bit 3 840 x 2 160 67,5 60,0 297,0...
Seite 250
Kapitel 7 Anhang — Technische Informationen Abtastfre- quenz Pixeltakt- Signalname Auflösung 4K-Tei- frequenz Format Farbformat Abtastung Hori- Verti- (SIGNALFORMAT) (Pixel) lung (MHz) zontal (kHz) (Hz) 4 096 x 2 160 56,3 25,0 297,0 HD-SDI 4:2:2 10 Bit 4 096 x 2 160 56,3 25,0 297,0...
Seite 251
Kapitel 7 Anhang — Technische Informationen Liste von kompatiblen Signalen für die simultane Einspeisung In der folgenden Tabelle sind die Videosignale angegeben, die mit der simultanen Einspeisung kompatibel sind und vom Projektor projiziert werden können. Kompatibles Signal für die simultane Einspei- Abtastfrequenz sung HDMI...
Technische Daten Die Spezifikationen des Projektors sind wie folgt. 100 V - 120 V / 200 V - 240 V ~ (100 V - 120 V / 200 V - 240 V Wech- PT-RQ32K selstrom), 50 Hz/60 Hz Stromversorgung PT-RQ32KD...
Seite 253
Kapitel 7 Anhang — Technische Daten *6 Die Betriebstemperatur der Umgebung sollte zwischen 0 °C (32 °F) und 40 °C (104 °F) liegen, wenn der Projektor in einer Höhe zwischen 1 400 m (4 593') und 4 200 m (13 780') über dem Meeresspiegel verwendet wird. Wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [BETRIEBSEINSTELLUNG] →...
Seite 254
Kapitel 7 Anhang — Technische Daten r Kompatibles Signal Ausführliche Informationen zu den Typen der Videosignale, die mit dem Projektor verwendet werden können, finden Sie unter „Verzeichnis kompatibler Signale“ (x Seite 237). SDI-Signaleingang SD-SDI-Signal HD-SDI-Signal 3G-SDI-Signal DIGITAL LINK-Signaleingang f Filmsignalauflösung: 480/60i , 576/50i bis 4 096 x 2 160 Standbild-Signalauflösung: 640 x 400 bis 3 840 x 2 400 (Non-Interlace)
Kapitel 7 Anhang — Anbringen der langlebigen Filtereinheit (optional) Anbringen der langlebigen Filtereinheit (optional) Die optionale langlebige Filtereinheit (Modell-Nr.: ET-EMFU330) verwendet zwei Standardluftfiltereinheiten, die am Projektor angebracht sind, oder die Ersatzfiltereinheit (Modell-Nr.: ET-EMF330) (Zubehör/Sonderzubehör). Das Wartungs-/Austauschintervall für die Filter verlängert sich ungefähr um das Zweifache, wenn die langlebige Filtereinheit anstelle der Standardluftfiltereinheit angebracht ist.
Kapitel 7 Anhang — Anbringen der langlebigen Filtereinheit (optional) f Wenn Sie die Luftfiltereinheit herausgezogen haben, entfernen Sie, falls vorhanden, große Fremdkörper und Staub aus dem Fach der Luftfiltereinheit und aus dem Lüftungseingang des Projektorgehäuses. f Nachdem die Luftfiltereinheit entfernt wurde, fahren Sie mit „Anbringen der Montageklemme für den langlebigen Filter“...
Kapitel 7 Anhang — Anbringen der langlebigen Filtereinheit (optional) Anbringen der Luftfiltereinheit Querschnitt Führung der Abdeckung des langlebigen Filters Luftfiltereinheit Griff an der Luftfiltereinheit (a) Abdeckung des langlebigen Luftfiltereinheit Filters Griff an der Luftfiltereinheit (b) Führung der Abdeckung des langlebigen Filters (f) Abb.
Kapitel 7 Anhang — Anbringen der langlebigen Filtereinheit (optional) Einstellen des Filters Stellen Sie den Filtertyp ein und setzen Sie dann die Filterlaufzeit zurück (Zahlenwert des Zählers) zurück. Schalten Sie den Projektor ein. Drücken Sie die <MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Bildschirm [HAUPTMENÜ] wird angezeigt.
Kapitel 7 Anhang — Anbringen der Rauchsperrfilter-Einheit (optional) Anbringen der Rauchsperrfilter-Einheit (optional) Der optionale Rauchsperrfilter (Modell-Nr.: ET-SFR330) wird angebracht, wenn der Projektor in einer Umgebung mit Rauchentwicklung wie beispielsweise bei einer Veranstaltung verwendet werden soll. Bringen Sie den Rauchsperrfilter anstelle der Standardluftfiltereinheit am Projektor an. Wenden Sie sich an Ihren Händler, wenn Sie den optionalen Rauchsperrfilter (Modell-Nr.: ET-SFR330) erwerben möchten.
Kapitel 7 Anhang — Anbringen der Rauchsperrfilter-Einheit (optional) Achtung f Achten Sie darauf, beim Entfernen von Schmutz oder Staub nicht die Heizkörperlamelle usw. zu berühren. Anbringen des Rauchsperrfilters Fach der Luftfiltereinheit (Rauchsperrfilterfach) Laschen am Projektorgehäuse (c) Befestigungsschraube der Luftfilterabdeckung Laschen am Projektorgehäuse Rauchsperrfilter Laschen am Projektorgehäuse (d) Luftfilterabdeckung...
Seite 263
Kapitel 7 Anhang — Anbringen der Rauchsperrfilter-Einheit (optional) Drücken Sie as zur Auswahl von [RESET ZÄHLUHR FILTER] und drücken Sie die <ENTER>-Taste. 10) Wenn der Bestätigungsbildschirm angezeigt wird, drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie dann die <ENTER>-Taste. f Im Menü [PROJEKTOR EINSTELLUNGEN] → [STATUS] → [ZÄHLUHR FILTER] wird „0“ angezeigt. Achtung f Wenn der Rauchsperrfilter verbraucht ist und durch eine Standardluftfiltereinheit ersetzt wird, müssen Sie unbedingt das Menü...
Kapitel 7 Anhang — Installation der Schnittstellenkarte (optional) Installation der Schnittstellenkarte (optional) Dieser Projektor ist mit zwei SLOT NX-Spezifikationssteckplätzen ausgestattet. Dieser Projektor ist mit vier SDI-Eingängen und einem DIGITAL LINK-Eingang als Standardvideoeingänge ausgestattet. Ein Eingang für HDMI, DVI-D und SDI kann hinzugefügt werden, indem die optionale Schnittstellenkarte in den Steckplatz eingesetzt wird.
Kapitel 7 Anhang — Installation der Schnittstellenkarte (optional) Setzen Sie die Schnittstellenkarte in den Projektor ein. (Abb. 2) f Führen Sie die Führungsnut der Schnittstellenkarte ausgerichtet an der Ausbuchtung des Steckplatzes ein. Setzen Sie die Halterung vollständig ein. Fixieren Sie die Schnittstellenkarte. (Abb. 3) f Fixieren Sie sie mit den vier Schrauben, die Sie in Schritt 1) entfernt haben, und ziehen Sie diese fest.
Seite 267
Index Upgrade-Kit [VERSCHLUSS EINSTELLUNGEN] Verzeichnis kompatibler Signale Voreinstellung Vorsichtsmaßnahmen bei der Aufstellung Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Transport Wartung [WECHSELSPANNUNGS-MONITOR] Wechselspannungsüberwachungsfunktion Wichtige Hinweise zur Sicherheit Wiederherstellung der Standardeinstellungen [ZOOM] <ZOOM>-Taste Fernbedienung 26, 71 Zubehör DEUTSCH - 267...
