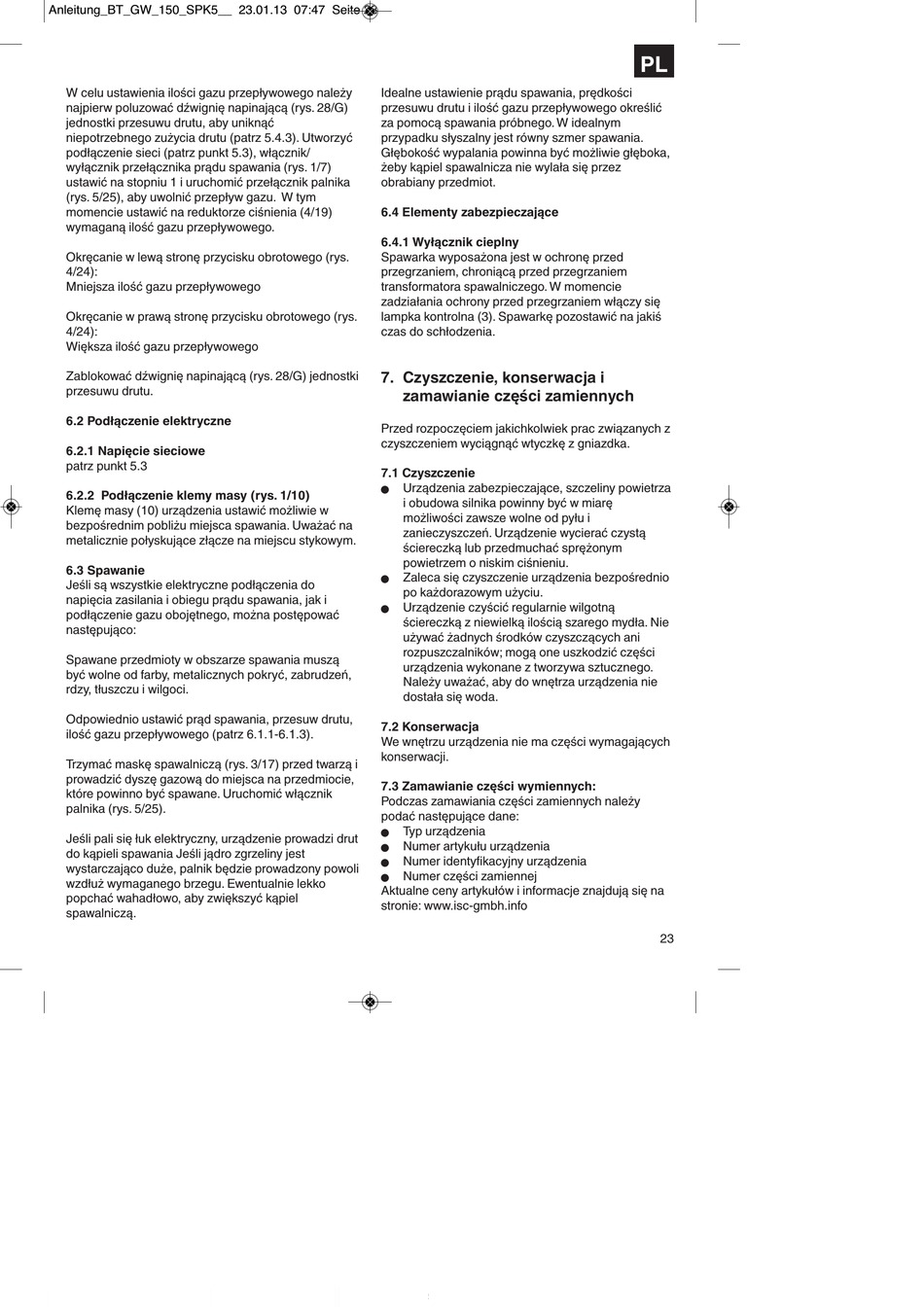

W celu ustawienia ilości gazu przepływowego należy
najpierw poluzować dźwignię napinającą (rys. 28/G)
jednostki przesuwu drutu, aby uniknąć
niepotrzebnego zużycia drutu (patrz 5.4.3). Utworzyć
podłączenie sieci (patrz punkt 5.3), włącznik/
wyłącznik przełącznika prądu spawania (rys. 1/7)
ustawić na stopniu 1 i uruchomić przełącznik palnika
(rys. 5/25), aby uwolnić przepływ gazu. W tym
momencie ustawić na reduktorze ciśnienia (4/19)
wymaganą ilość gazu przepływowego.
Okręcanie w lewą stronę przycisku obrotowego (rys.
4/24):
Mniejsza ilość gazu przepływowego
Okręcanie w prawą stronę przycisku obrotowego (rys.
4/24):
Większa ilość gazu przepływowego
Zablokować dźwignię napinającą (rys. 28/G) jednostki
przesuwu drutu.
6.2 Podłączenie elektryczne
6.2.1 Napięcie sieciowe
patrz punkt 5.3
6.2.2 Podłączenie klemy masy (rys. 1/10)
Klemę masy (10) urządzenia ustawić możliwie w
bezpośrednim pobliżu miejsca spawania. Uważać na
metalicznie połyskujące złącze na miejscu stykowym.
6.3 Spawanie
Jeśli są wszystkie elektryczne podłączenia do
napięcia zasilania i obiegu prądu spawania, jak i
podłączenie gazu obojętnego, można postępować
następująco:
Spawane przedmioty w obszarze spawania muszą
być wolne od farby, metalicznych pokryć, zabrudzeń,
rdzy, tłuszczu i wilgoci.
Odpowiednio ustawić prąd spawania, przesuw drutu,
ilość gazu przepływowego (patrz 6.1.1-6.1.3).
Trzymać maskę spawalniczą (rys. 3/17) przed twarzą i
prowadzić dyszę gazową do miejsca na przedmiocie,
które powinno być spawane. Uruchomić włącznik
palnika (rys. 5/25).
Jeśli pali się łuk elektryczny, urządzenie prowadzi drut
do kąpieli spawania Jeśli jądro zgrzeliny jest
wystarczająco duże, palnik będzie prowadzony powoli
wzdłuż wymaganego brzegu. Ewentualnie lekko
popchać wahadłowo, aby zwiększyć kąpiel
spawalniczą.
Idealne ustawienie prądu spawania, prędkości
przesuwu drutu i ilość gazu przepływowego określić
za pomocą spawania próbnego. W idealnym
przypadku słyszalny jest równy szmer spawania.
Głębokość wypalania powinna być możliwie głęboka,
żeby kąpiel spawalnicza nie wylała się przez
obrabiany przedmiot.
6.4 Elementy zabezpieczające
6.4.1 Wyłącznik cieplny
Spawarka wyposażona jest w ochronę przed
przegrzaniem, chroniącą przed przegrzaniem
transformatora spawalniczego. W momencie
zadziałania ochrony przed przegrzaniem włączy się
lampka kontrolna (3). Spawarkę pozostawić na jakiś
czas do schłodzenia.
7. Czyszczenie, konserwacja i
zamawianie części zamiennych
Przed rozpoczęciem jakichkolwiek prac związanych z
czyszczeniem wyciągnąć wtyczkę z gniazdka.
7.1 Czyszczenie
Urządzenia zabezpieczające, szczeliny powietrza
n
i obudowa silnika powinny być w miarę
możliwości zawsze wolne od pyłu i
zanieczyszczeń. Urządzenie wycierać czystą
ściereczką lub przedmuchać sprężonym
powietrzem o niskim ciśnieniu.
Zaleca się czyszczenie urządzenia bezpośrednio
n
po każdorazowym użyciu.
Urządzenie czyścić regularnie wilgotną
n
ściereczką z niewielką ilością szarego mydła. Nie
używać żadnych środków czyszczących ani
rozpuszczalników; mogą one uszkodzić części
urządzenia wykonane z tworzywa sztucznego.
Należy uważać, aby do wnętrza urządzenia nie
dostała się woda.
7.2 Konserwacja
We wnętrzu urządzenia nie ma części wymagających
konserwacji.
7.3 Zamawianie części wymiennych:
Podczas zamawiania części zamiennych należy
podać następujące dane:
Typ urządzenia
n
Numer artykułu urządzenia
n
Numer identyfikacyjny urządzenia
n
Numer części zamiennej
n
Aktualne ceny artykułów i informacje znajdują się na
stronie: www.isc-gmbh.info
